ABB 2CPX052603R9999 ROZVNODNICE CU27R, ZAPUST. PLECH RAL 9016 BÍLÁ 144 MODULŮ IP30/IK09

Compact distribution board CU27R od ABB s krytím IP30 a proudovou zatížitelností 125 A, vy... Zobrazit více

Výrobce: ABB

Kód produktu: 83697300 Zkopírováno

Kód dodavatele: 2CPX052603R9999 Zkopírováno

EAN: 4011617526032 Zkopírováno

Způsob montáže: Instalace pod omítku

Počet řad: 6

Šířka v modulárních jednotkách: 24

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

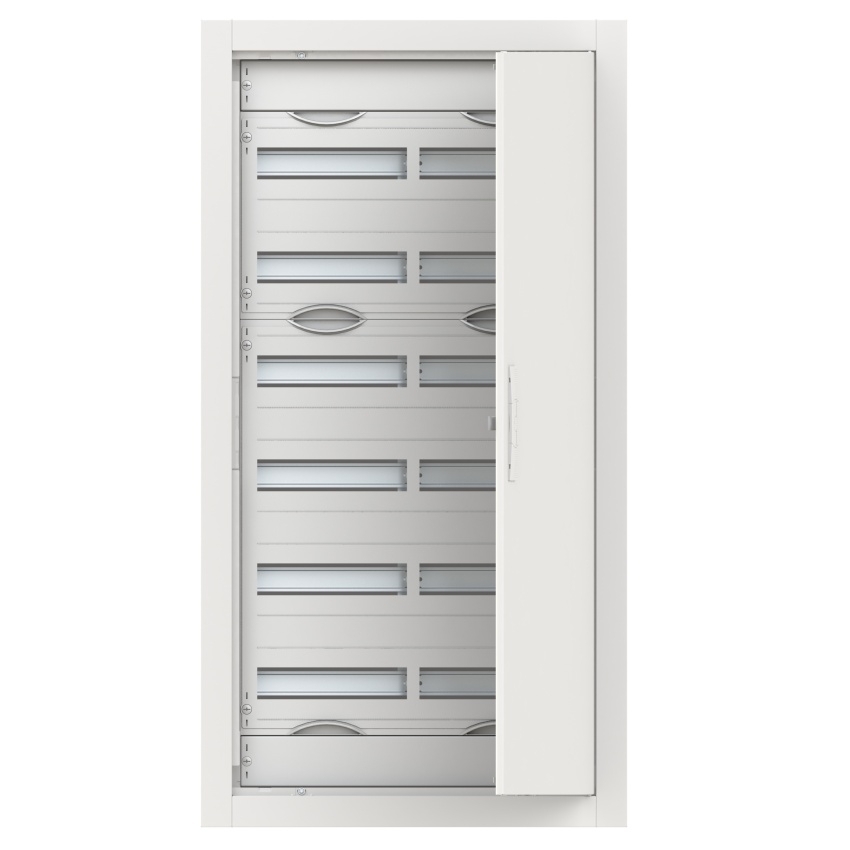

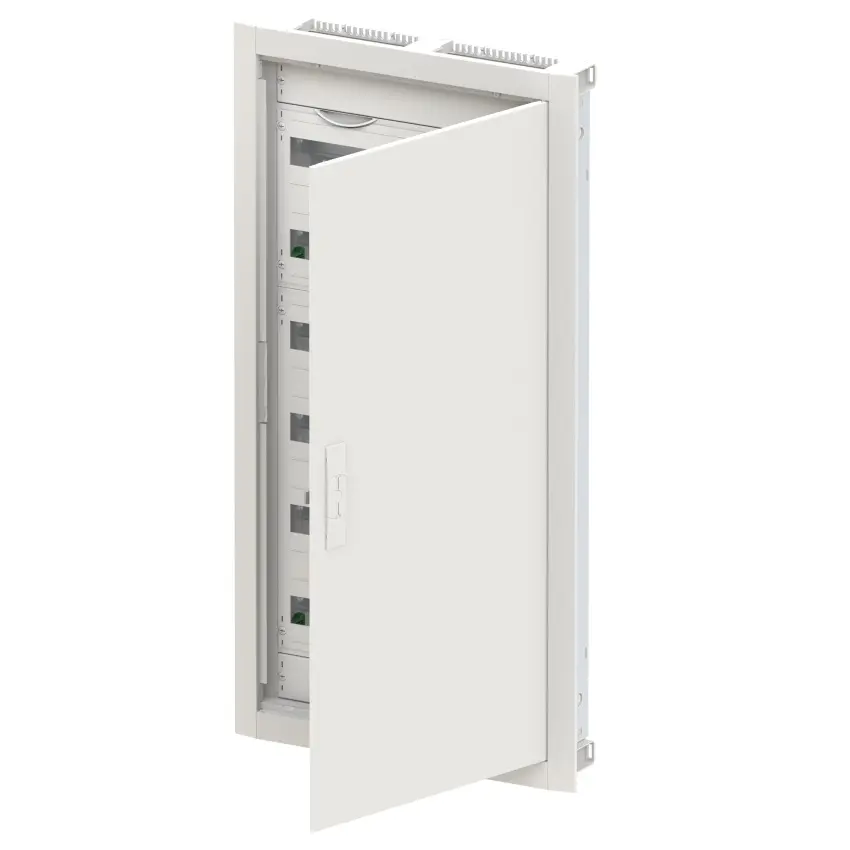

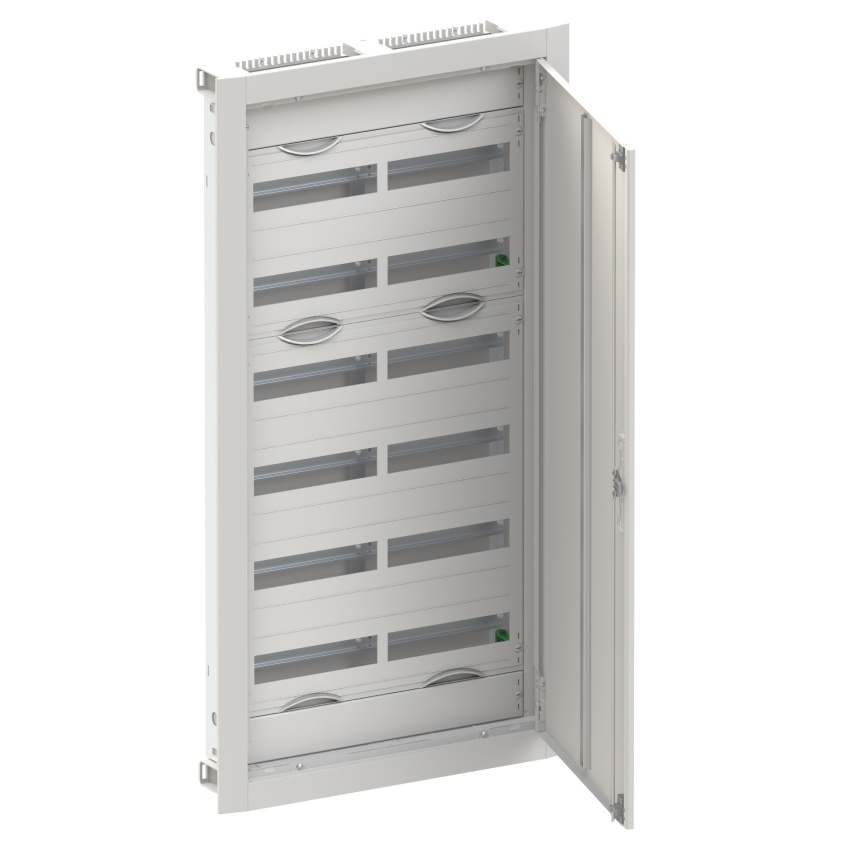

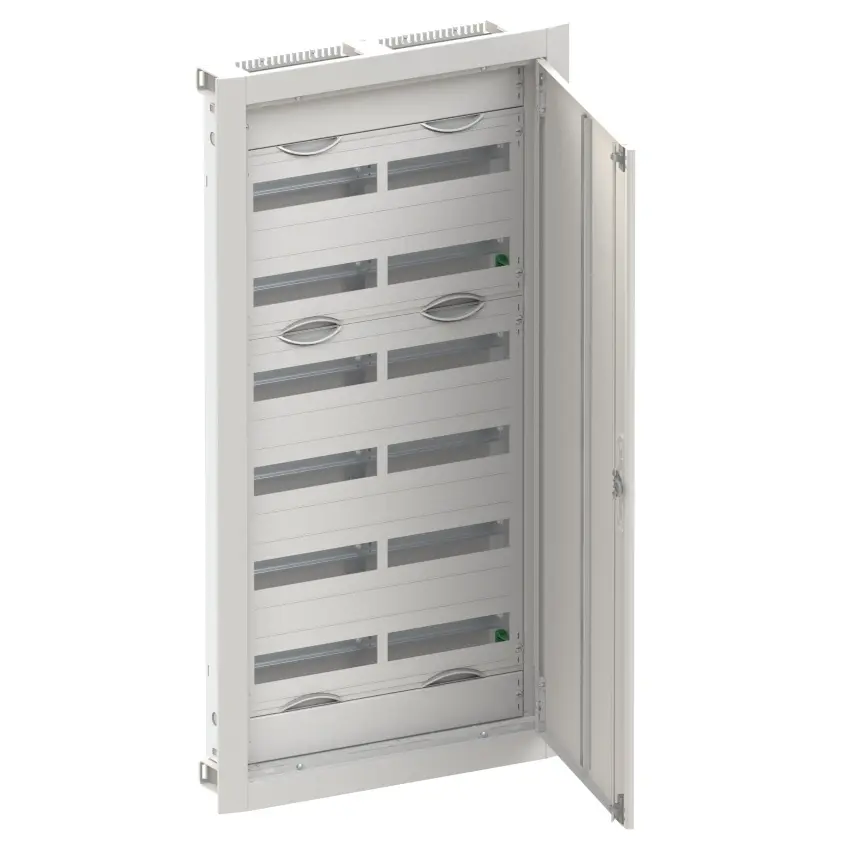

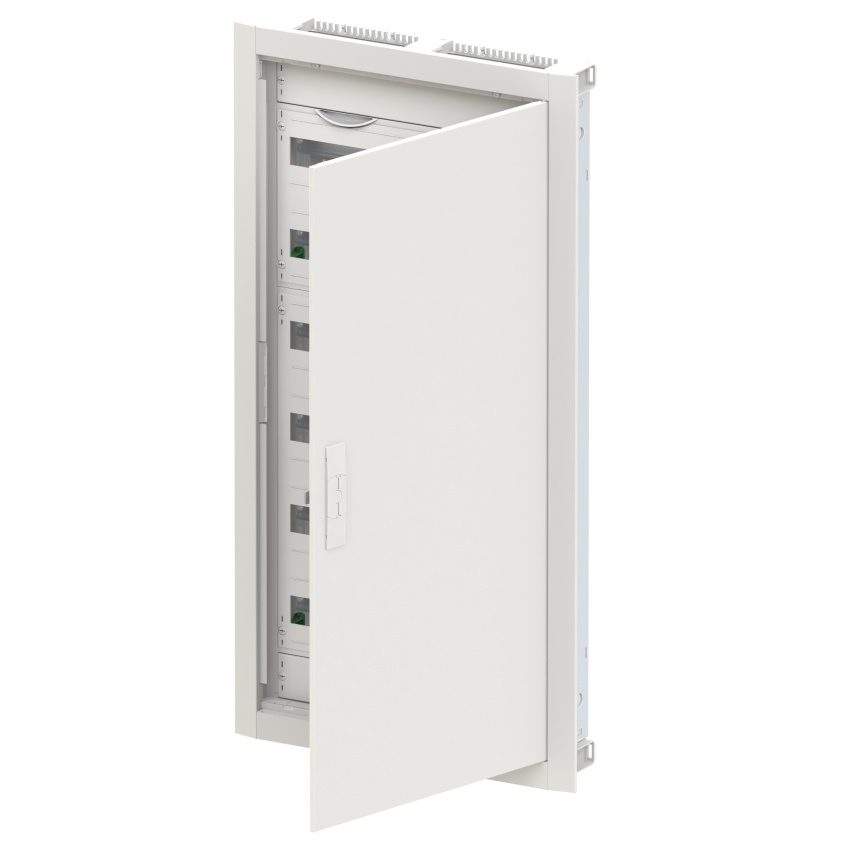

Compact distribution board CU27R od ABB s krytím IP30 a proudovou zatížitelností 125 A, vyrobený z lakovaného plechu v RAL 9016. Vybaven kovovými dveřmi s úhlem otevření 120° a možností montáže kabelových vstupů shora i zdola.

Rozvaděč CU27R je částečně sestavená skříň pro vnitřní použití s krytím IP30 a ochranou třídy II, kterou lze doplnit na třídu I pomocí příslušenství uzemňovací sady. Konstrukce z lakovaného plechu v RAL 9016 zahrnuje kovové dveře s pravým nebo levým pantem a standardním uzávěrem s úhlem otevření 120 stupňů. Skříň nabízí předpřipravené vstupy pro kabely shora i zdola, integrovanou lištu pro upevnění kabelů a rychlý N/PE svorkovnicový systém, což umožňuje snadné rozšíření o další rozvodné pole.

Klíčové vlastnosti

  • Krytí IP30, třída ochrany II (možnost třídy I s uzemňovací sadou)
  • Proudová zatížitelnost 125 A, provozní napětí 400 V AC
  • Kovové dveře s úhlem otevření 120° a možností pantů na pravé nebo levé straně
  • Předpřipravené kabelové vstupy shora i zdola
  • Integrovaná lišta pro upevnění kabelů a N/PE rychlosvorkovnice
  • Rozměry 1164 x 615 x 125 mm, lakovaný plech RAL 9016
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 6
Šířka v modulárních jednotkách 24
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Jediné
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 1142 mm
Montážní šířka 557 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ne
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 1164 mm
Šířka 615 mm
Hloubka 125 mm
