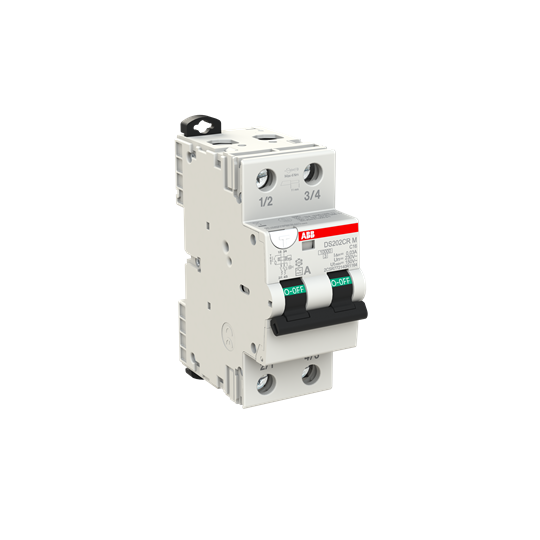

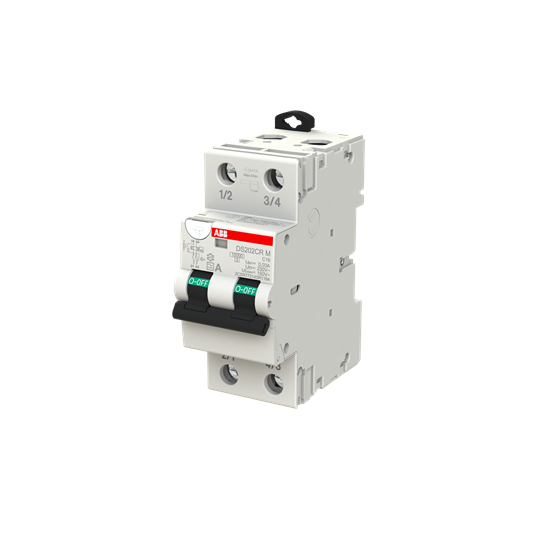

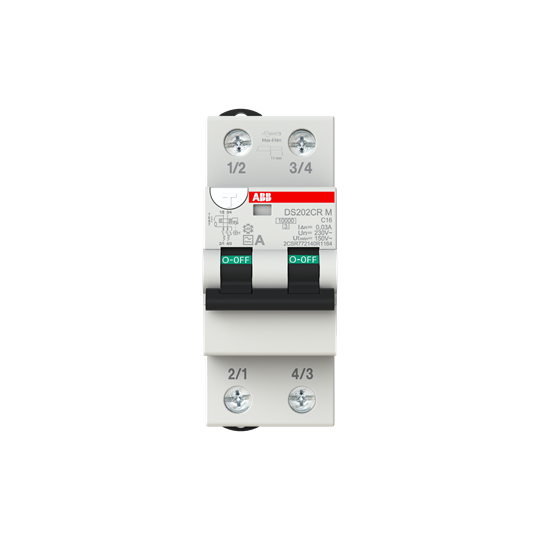

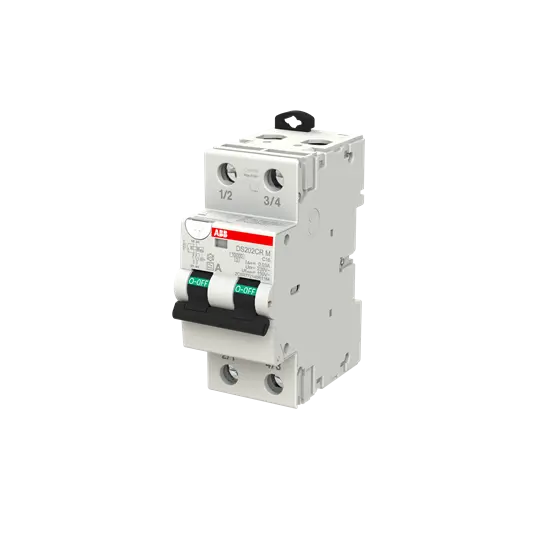

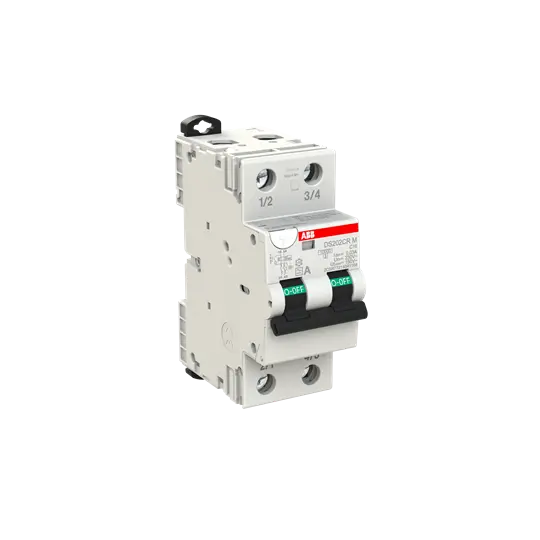

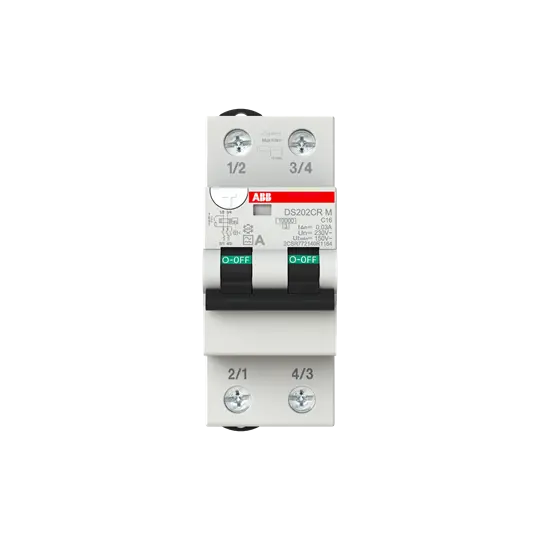

ABB CHRÁNIČ DS202CR M C16 A30, 2CSR772140R1164

Zbytkový proudový jistič s nadproudovou ochranou RCBO řady DS202CR je zařízení 2 P ve dvou... Zobrazit více

Výrobce: ABB

Kód produktu: 83475577 Zkopírováno

Kód dodavatele: 2CSR772140R1164 Zkopírováno

EAN: 4022903034483 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 2

Jmenovité napětí: 230 V

Jmenovité provozní napětí Ui: 440 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Zbytkový proudový jistič s nadproudovou ochranou

  • RCBO řady DS202CR je zařízení 2 P ve dvou modulech pro ochranu jednofázových obvodů koncového uživatele před přetížením a zkratovými proudy.
  • Ochrana před účinky sinusových střídavých a přímých pulzujících zemních poruchových proudů. Ochrana proti nepřímým kontaktům a dodatečná ochrana proti přímým kontaktům.
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 4.2 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Vypínací charakteristika C
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 3
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 72 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Druh napětí AC
