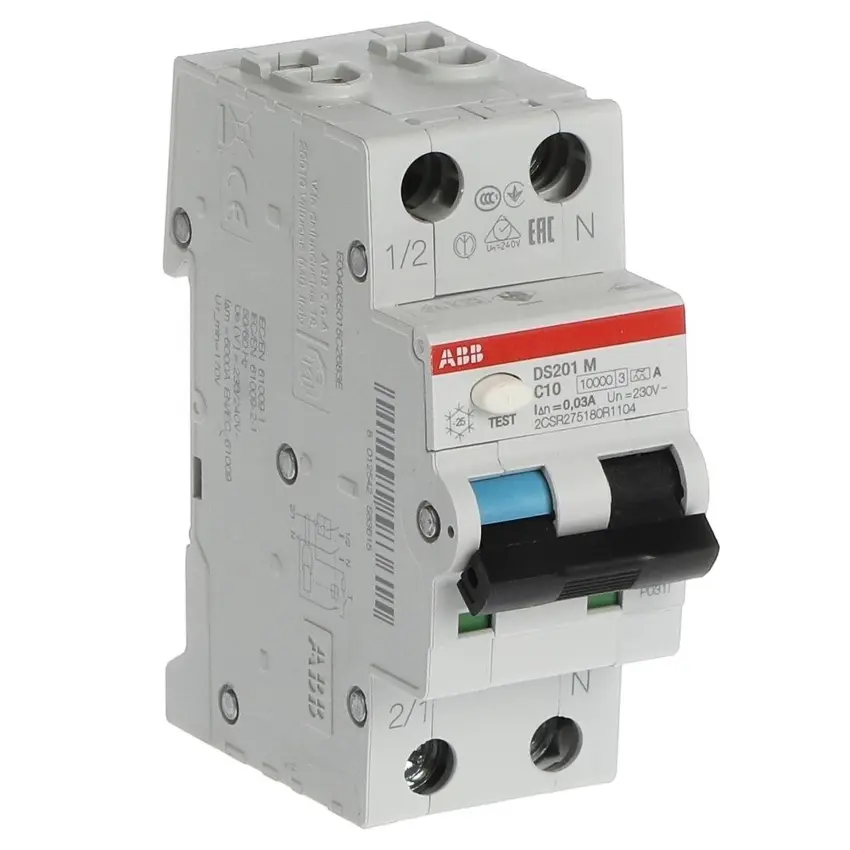

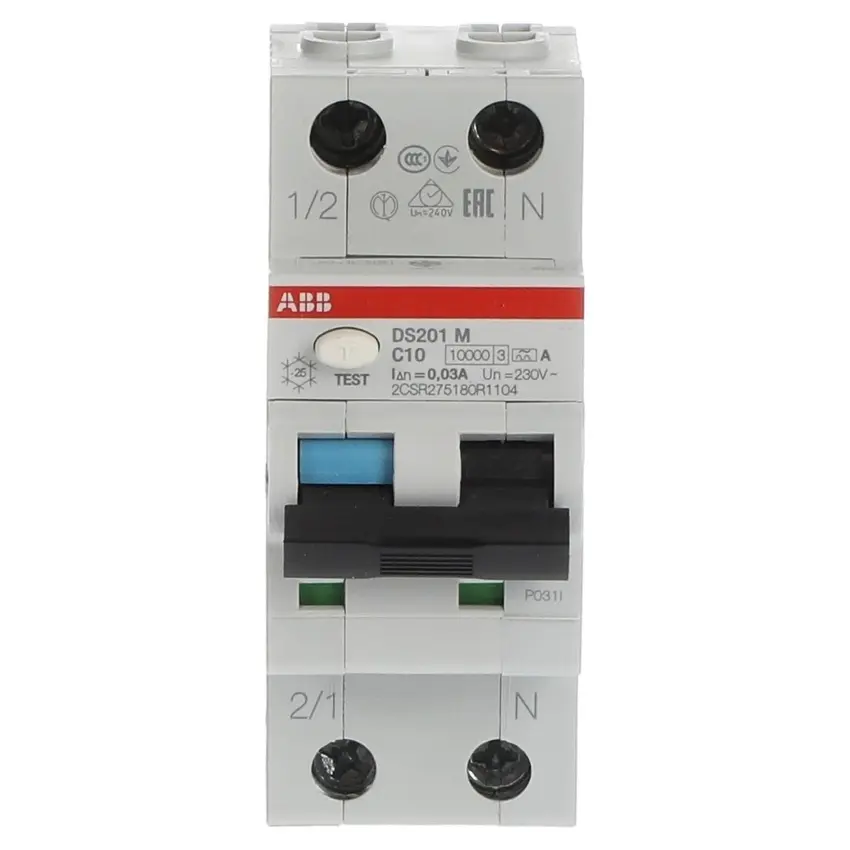

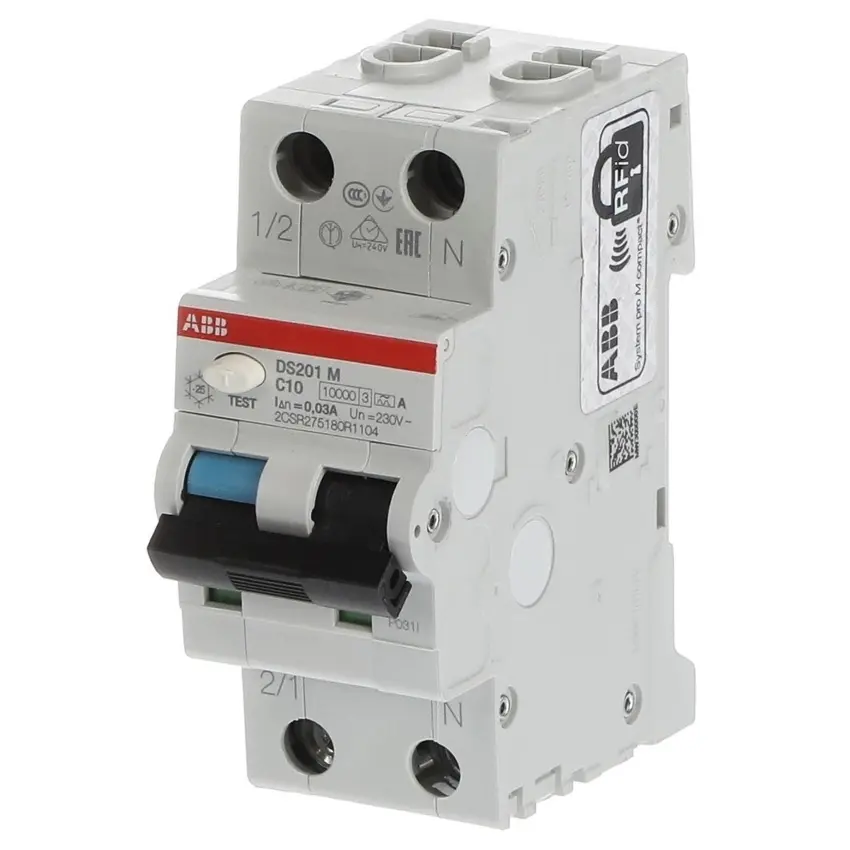

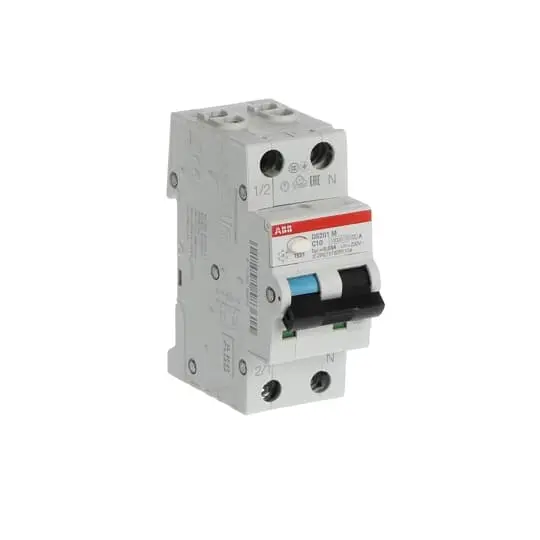

ABB CHRÁNIČ KOMBI 2CSR275180R1104 DS201 M C10 A30

Kombinace jistič/chránič DS200, 1fázový System pro M Compact s instalací na lištu DIN. Řad... Zobrazit více

Výrobce: ABB

Kód produktu: 83486852 Zkopírováno

Kód dodavatele: 2CSR275180R1104 Zkopírováno

EAN: 8012542583615 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Kombinace jistič/chránič DS200, 1fázový

System pro M Compact s instalací na lištu DIN.

Řada DS200.

  • Počet modulů/pólů: 2
  • Jmenovitý proud: 10 A
  • Vypínací charakteristika: C
  • Jmenovitá zkratová vypínací schopnost: 10 kA
  • Jmenovitý reziduální proud: 30 mA
  • Typ: A
  • Možnost dovybavit příslušenstvím: ano
  • Indikátor polohy kontaktů: ano
  • Indikátor zemní poruchy: ano
  • Jmenovité napětí: 230/400 V AC
  • Jmenovitá frekvence: 50/60 Hz
  • Stupeň krytí: IP 20
  • Teplota okolí: –25 °C až +55 °C
  • Skladovací teplota: –40 °C až +70 °C
  • Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
  • Připojení pružného Cu vodiče: max. 25 mm2
  • Utahovací moment: 2,8 Nm
  • Max. průřez přípojnic: 10 mm2
  • Montážní poloha: libovolná
  • Napájecí strana: libovolná
  • Rozměry (V × H × Š): 85 × 69 × 35 mm
  • Splňuje normu: ČSN EN 61009-1, ČSN EN 61009-2-1
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 10 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 2.3 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Druh napětí AC
Kmitočet Ostatní
Vypínací charakteristika C
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 0.75 - 16 mm2
