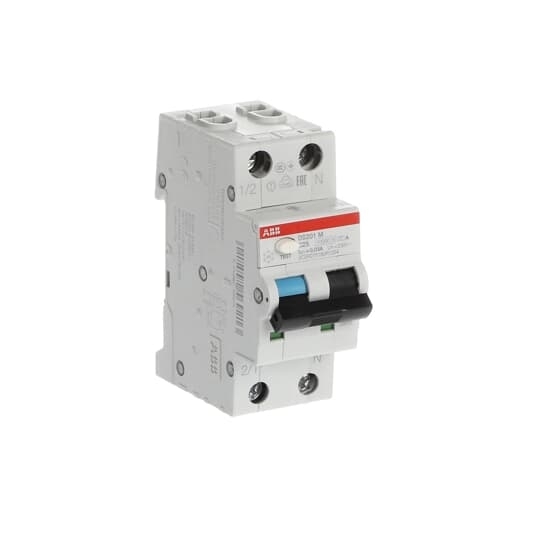

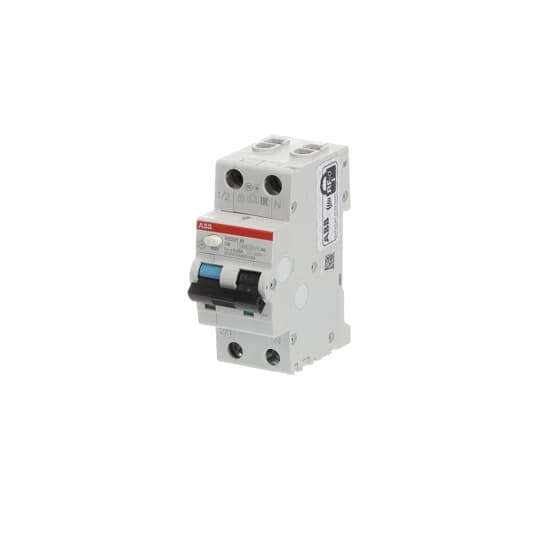

ABB CHRÁNIČ PROUD. DS201 M B6 AC30 2CSR275080R1065

Kombinace jistič/chránič DS200, 1fázový. System pro M Compact s instalací na lištu DIN. Řa... Zobrazit více

Výrobce: ABB

Kód produktu: 83481463 Zkopírováno

Kód dodavatele: 2CSR275080R1065 Zkopírováno

EAN: 8012542575719 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Kombinace jistič/chránič DS200, 1fázový. System pro M Compact s instalací na lištu DIN. Řada DS200.

Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 6 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu AC
Třída omezení energie 3
Ztrátový výkon 2.6 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Odolnost proti rázovému proudu 0 kA
Druh napětí AC
Kmitočet Ostatní
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 0.75 - 16 mm2
