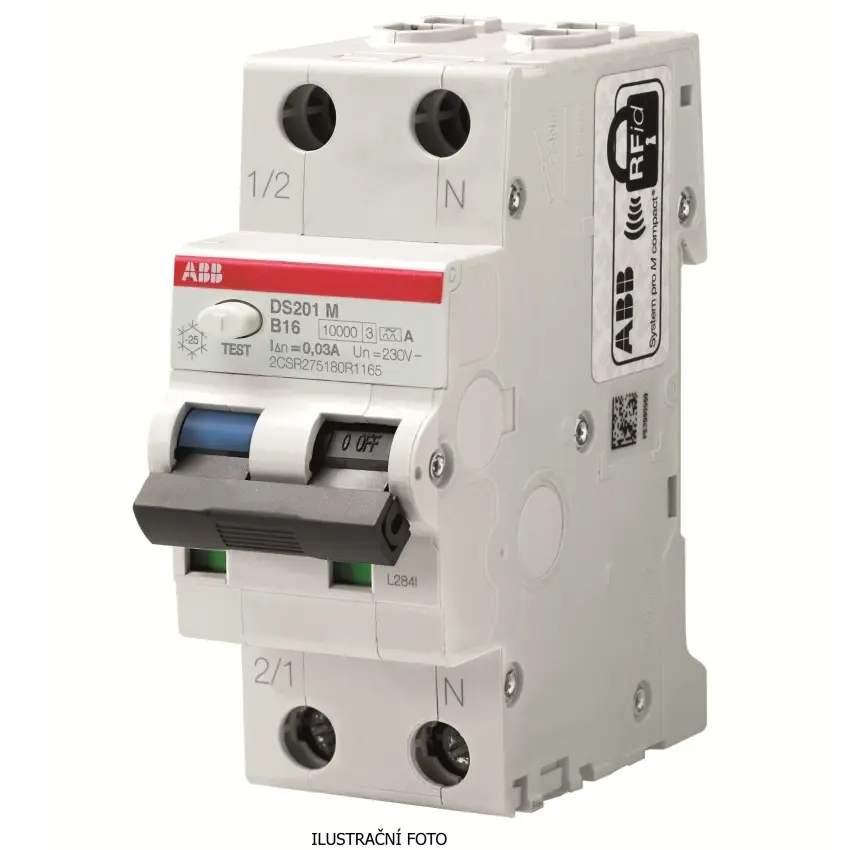

ABB CHRÁNIČ PROUD. S JIST. DS201 M B13 A30

ABB DS201 M B13 A30; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 13A; ci... Zobrazit více

Výrobce: ABB

Kód produktu: 82695719 Zkopírováno

Kód dodavatele: 2CSR275180R1135 Zkopírováno

EAN: 8012542771111 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB DS201 M B13 A30; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 13A; citlivost: 30mA; charakteristika: B; zkratová odolnost: 10kA; Typ A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 13 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 3.5 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Kmitočet Ostatní
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 0.75 - 16 mm2
Druh napětí AC
