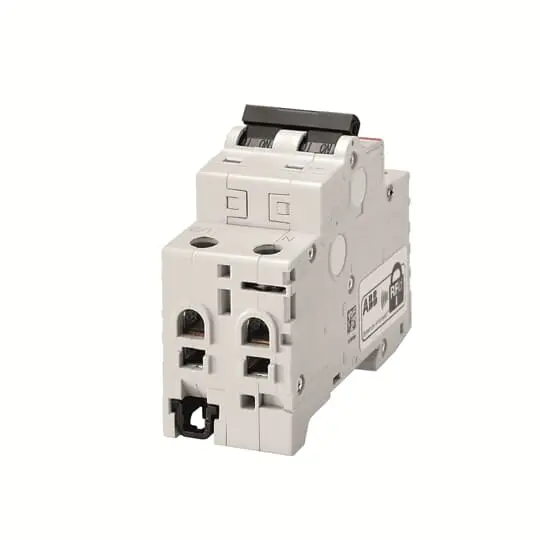

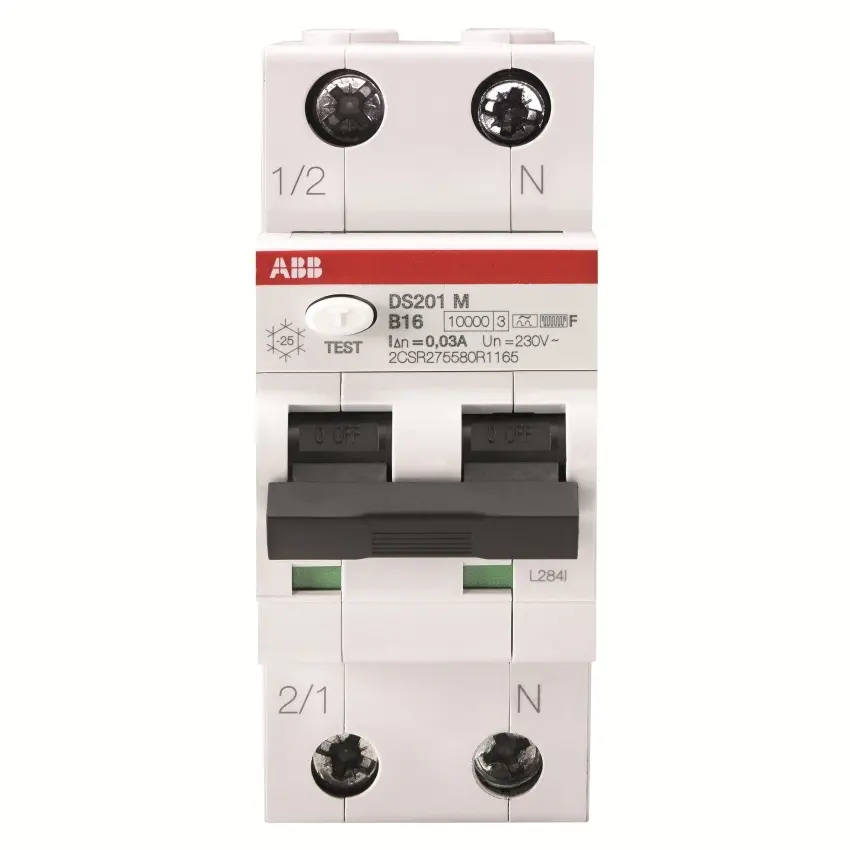

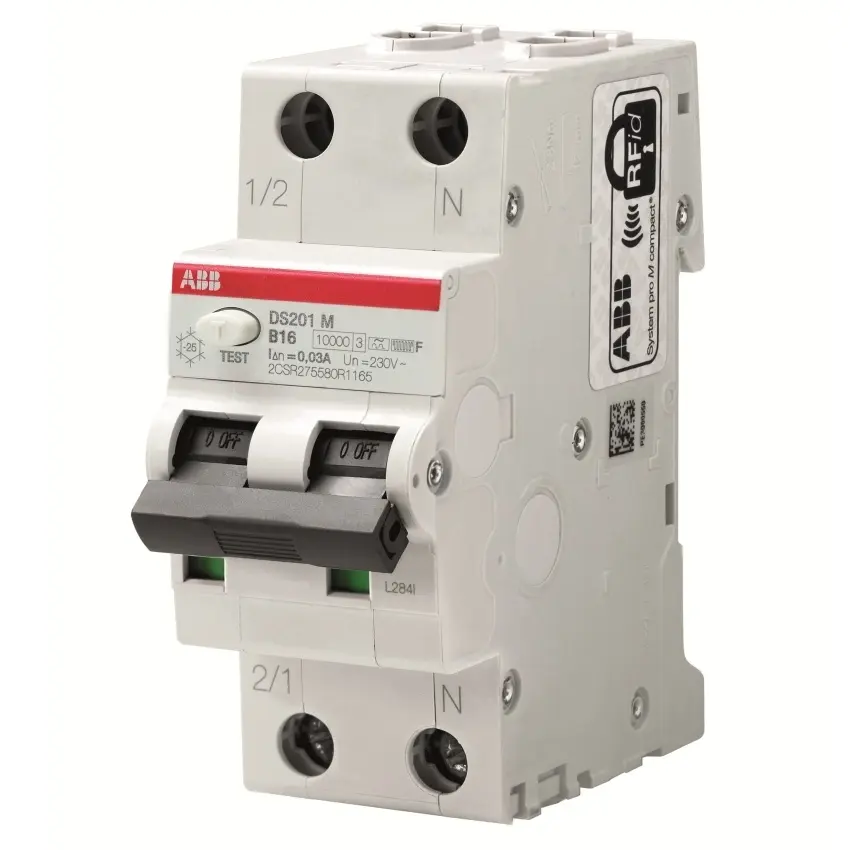

ABB CHRÁNIČ PROUD. S JIST. DS201 M B20 F30 2CSR275580R1205

Proudový chránič s nadproudovou ochranou Řada DS201 je 1P+N RCBO v šířce dvou modulů pro o... Zobrazit více

Výrobce: ABB

Kód produktu: 83496320 Zkopírováno

Kód dodavatele: 2CSR275580R1205 Zkopírováno

EAN: 8012542583912 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Proudový chránič s nadproudovou ochranou
Řada DS201 je 1P+N RCBO v šířce dvou modulů pro ochranu koncových jednofázových obvodů před přetížením a zkratovými proudy; ochrana proti účinkům sinusových střídavých a přímých pulzujících zemních poruchových proudů; ochrana proti nepřímým kontaktům a sčítání
ochrana proti přímému kontaktu. Typ F pokrývá vlastnosti APR s odolností proti nežádoucímu vypínání a navíc je schopen detekovat vysokofrekvenční proudy až do 1 kHz. Speciálně vhodné pro ochranu vedení napájejících jednofázové měniče.
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 20 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu F
Třída omezení energie 3
Ztrátový výkon 5.7 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Ostatní
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
Kmitočet Ostatní
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 0.75 - 16 mm2
