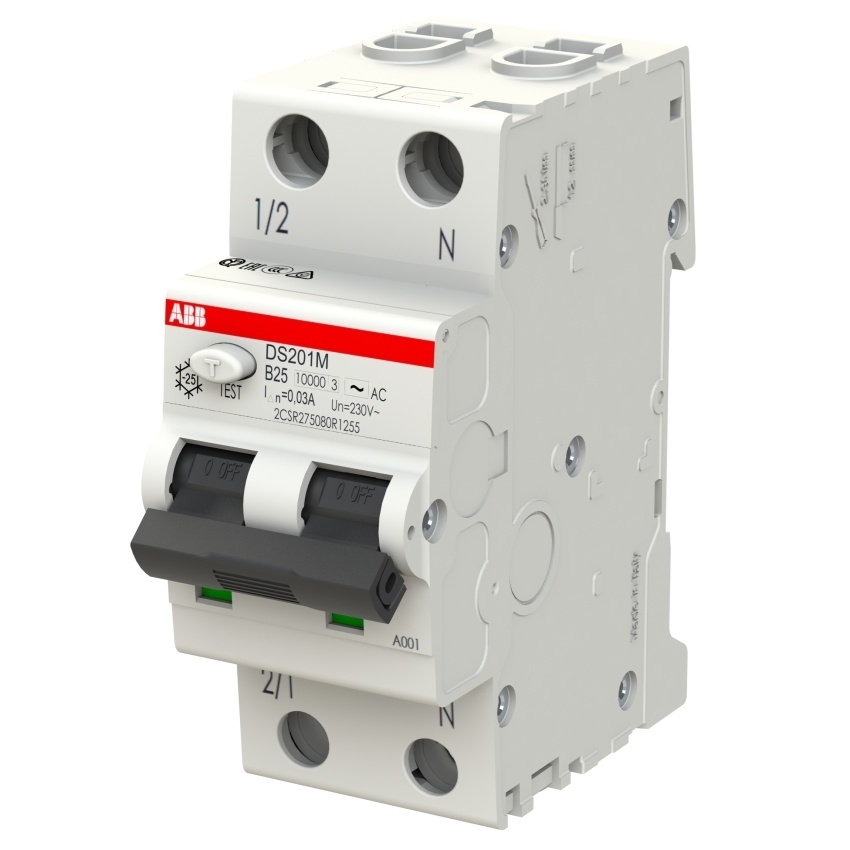

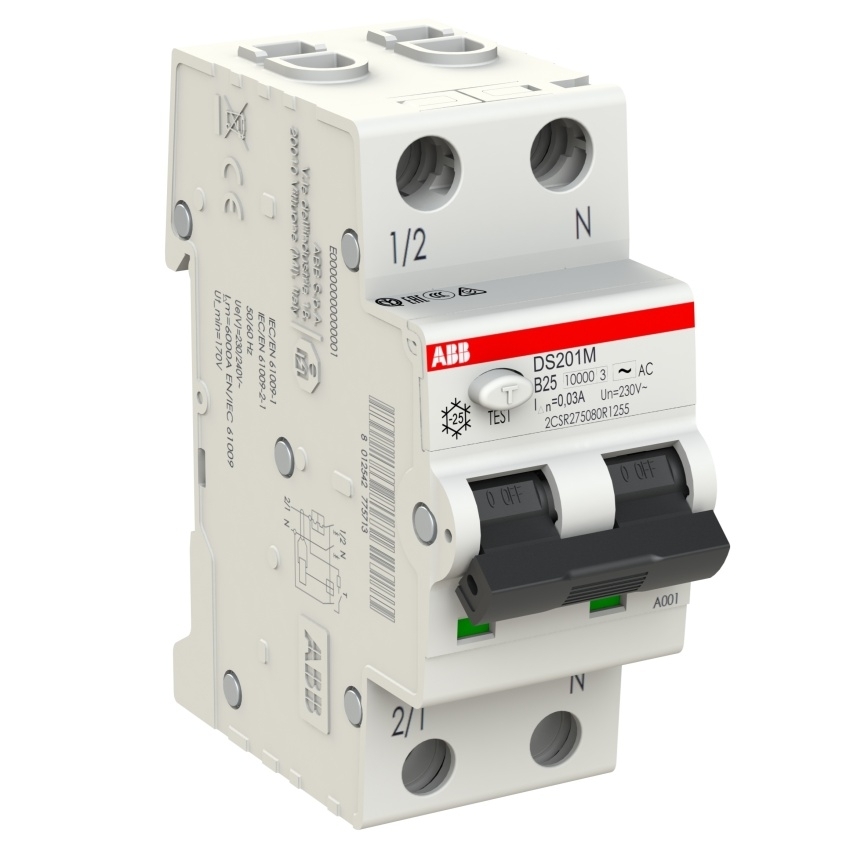

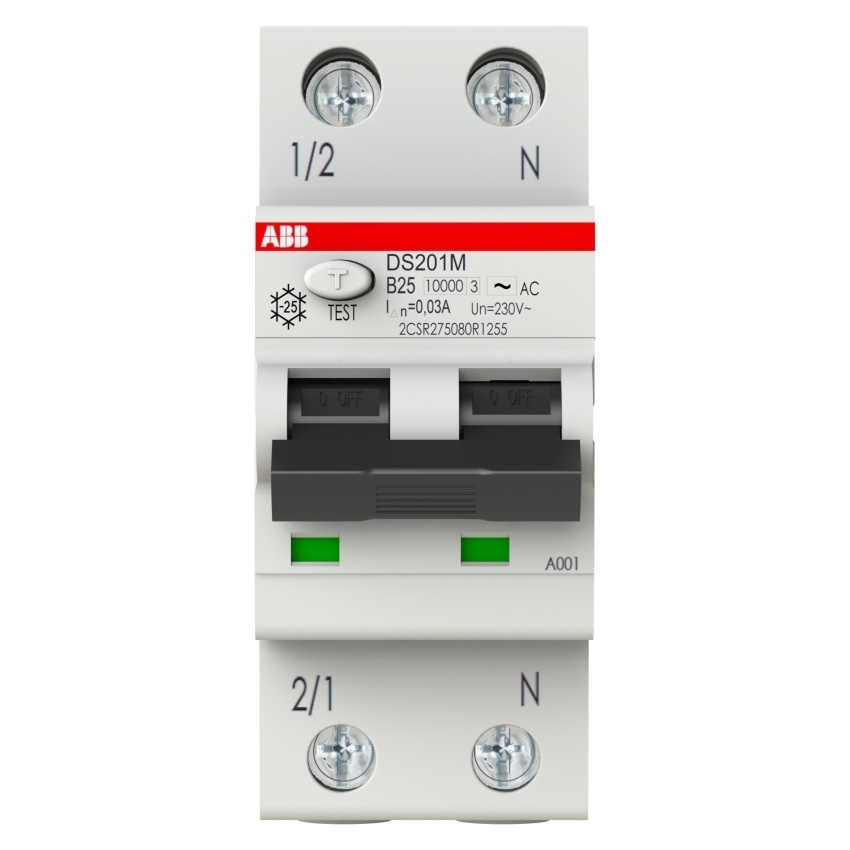

ABB CHRÁNIČ PROUD. S JIST. DS201 M B25 AC30, 2CSR275080R1255

DS201 M B25 AC30 je jednofázový jistič s ochranou proti přetížení, zkratu a zemním poruchá... Zobrazit více

Výrobce: ABB

Kód produktu: 83705562 Zkopírováno

Kód dodavatele: 2CSR275080R1255 Zkopírováno

EAN: 8012542775713 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
DS201 M B25 AC30 je jednofázový jistič s ochranou proti přetížení, zkratu a zemním poruchám v modulovém provedení. Zajišťuje bezpečnost uživatele i zařízení v elektrických obvodech.

Řada DS201 představuje jednofázové jističe typu 1P+N s šířkou dvou modulů, které chrání koncové uživatelské obvody před přetížením a zkratem. Zařízení detekuje sinusové střídavé zemní poruchy a poskytuje ochranu proti nepřímému i přímému kontaktu. Tento produkt je vhodný pro bezpečné rozdělení a ochranu elektrických instalací v různých aplikacích.

Klíčové vlastnosti

  • 1P+N provedení s šířkou dvou modulů
  • Ochrana proti přetížení a zkratu
  • Detekce sinusových střídavých zemních poruch
  • Ochrana proti nepřímému a přímému kontaktu
  • Určeno pro jednofázové koncové obvody
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu AC
Třída omezení energie 3
Ztrátový výkon 8.1 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Odolnost proti rázovému proudu 0 kA
Druh napětí AC
Kmitočet Ostatní
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 0.75 - 16 mm2
