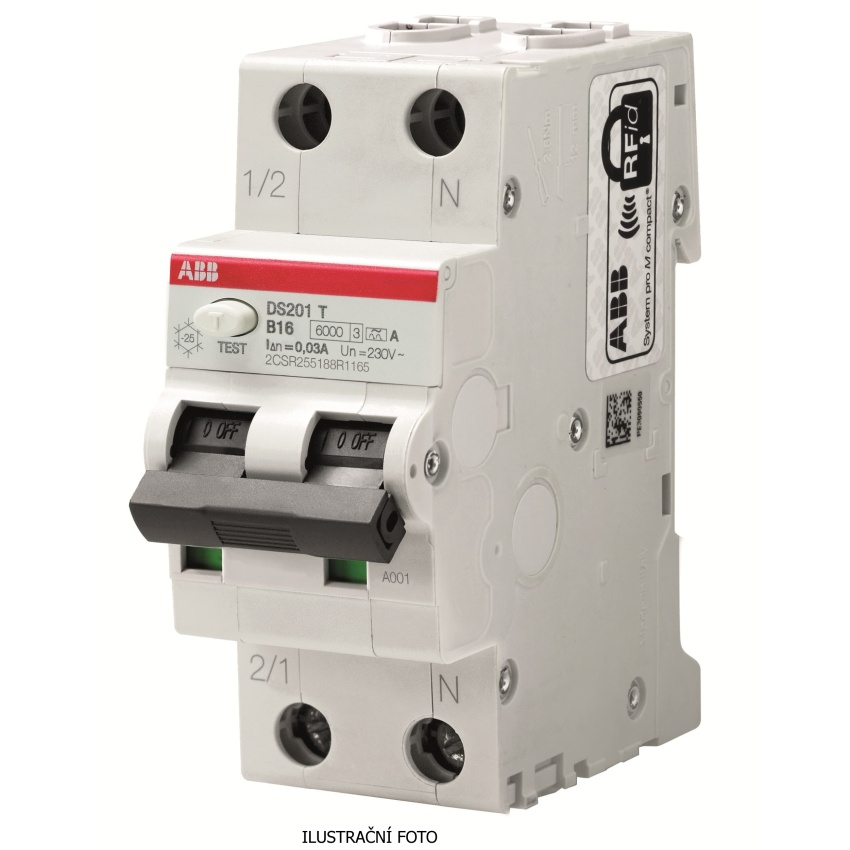

ABB CHRÁNIČ PROUD. S JIST. DS201T B10 APR30 2CSR255488R1105

ABB DS201T B10 APR30; kombinace jistič/chránič; jednofázový; jmenovitý proud: 10A; citlivo... Zobrazit více

Výrobce: ABB

Kód produktu: 82899056 Zkopírováno

Kód dodavatele: 2CSR255488R1105 Zkopírováno

EAN: 8012542567417 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 230 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB DS201T B10 APR30; kombinace jistič/chránič; jednofázový; jmenovitý proud: 10A; citlivost: 30 mA; charakteristika: B; zkratová odolnost: 6kA; určeno pro drážní vozidla; Typ APR
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 10 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu Ostatní
Třída omezení energie 3
Ztrátový výkon 2.3 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Ostatní
Odolnost proti rázovému proudu 3 kA
Kmitočet Ostatní
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 0.75 - 16 mm2
Druh napětí AC
