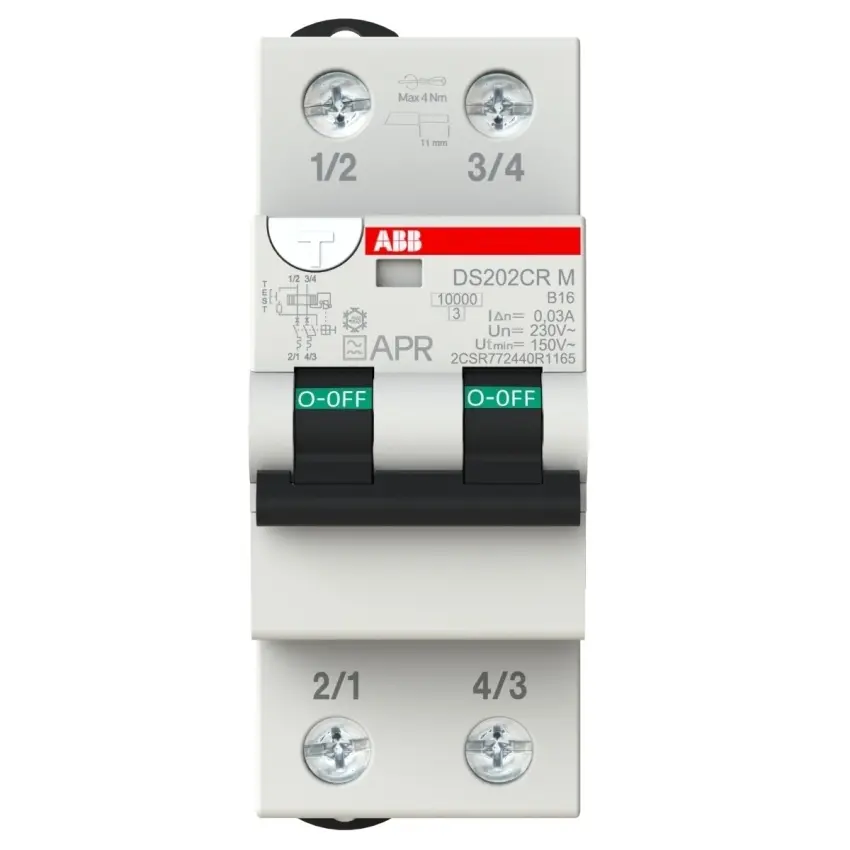

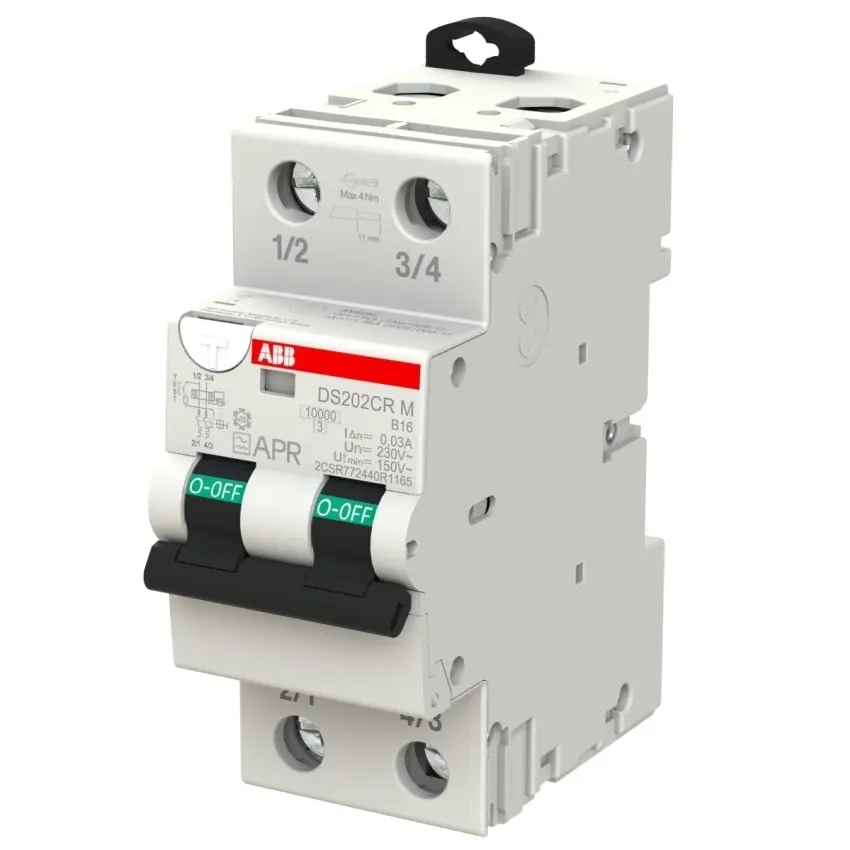

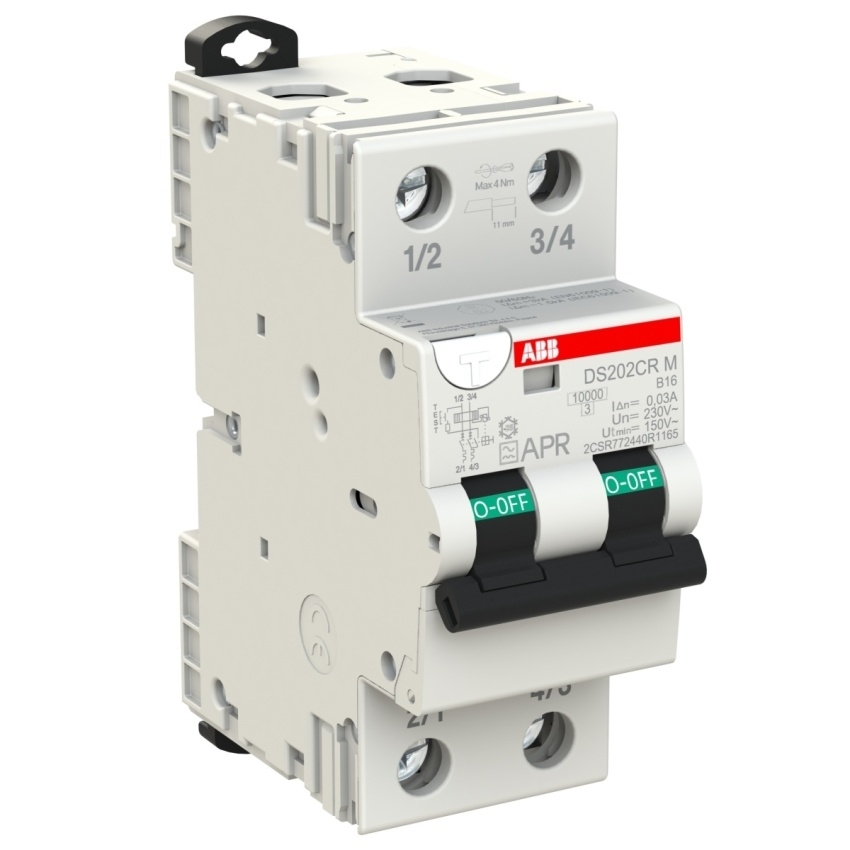

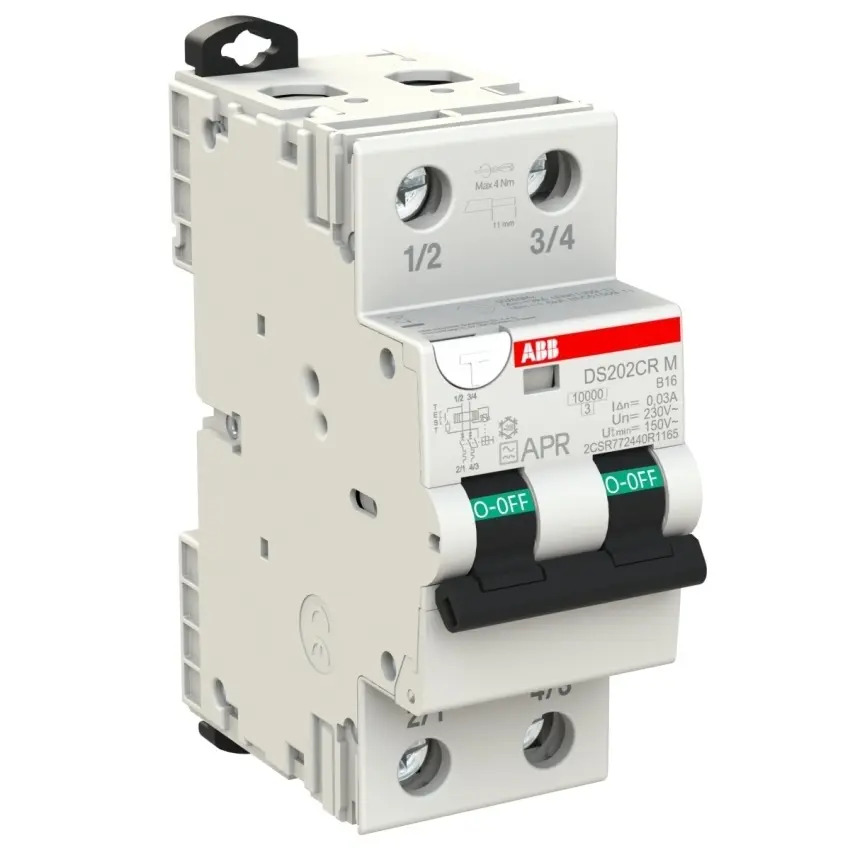

ABB CHRÁNIČ PROUD. S JIST. DS202CR M B16 APR30

DS202CR M B16 APR30 je dvoupólový RCBO modul pro ochranu jednofázových obvodů proti přetíž... Zobrazit více

Výrobce: ABB

Kód produktu: 83459895 Zkopírováno

Kód dodavatele: 2CSR772440R1165 Zkopírováno

EAN: 4022903035268 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 2

Jmenovité napětí: 230 V

Jmenovité provozní napětí Ui: 440 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
DS202CR M B16 APR30 je dvoupólový RCBO modul pro ochranu jednofázových obvodů proti přetížení, zkratu a poruchám zemního vodiče.

Řada DS202CR představuje dvoupólové zařízení v dvou modulech určené k ochraně koncových jednofázových obvodů proti přetížení a zkratovým proudům. Zajišťuje ochranu proti účinkům sinusových střídavých a pulsujících stejnosměrných poruchových proudů zemního vodiče. Zařízení poskytuje ochranu proti nepřímému dotyku a dodatečnou ochranu proti přímému kontaktu.

Klíčové vlastnosti

  • Dvoupólové provedení v dvou modulech
  • Ochrana proti přetížení a zkratovým proudům
  • Detekce sinusových střídavých a pulsujících stejnosměrných poruchových proudů zemního vodiče
  • Ochrana proti nepřímému dotyku
  • Dodatečná ochrana proti přímému kontaktu
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu Ostatní
Třída omezení energie 3
Ztrátový výkon 4.2 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Ostatní
Odolnost proti rázovému proudu 3 kA
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 3
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 72 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ano
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Druh napětí AC
