ABB CHRÁNIČ PROUD. S JIST. DS203NC B32 A30 2CSR256140R1325

ABB Chránič proudový s jističem DS203NC B32 A30 3P+N, 32 A, B, typ A DS203NC je chránič ... Zobrazit více

Výrobce: ABB

Kód produktu: 83705630 Zkopírováno

Kód dodavatele: 2CSR256140R1325 Zkopírováno

EAN: 8012542077626 Zkopírováno

Počet pólů (celkem): 4

Počet jištěných pólů: 3

Jmenovité napětí: 415 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

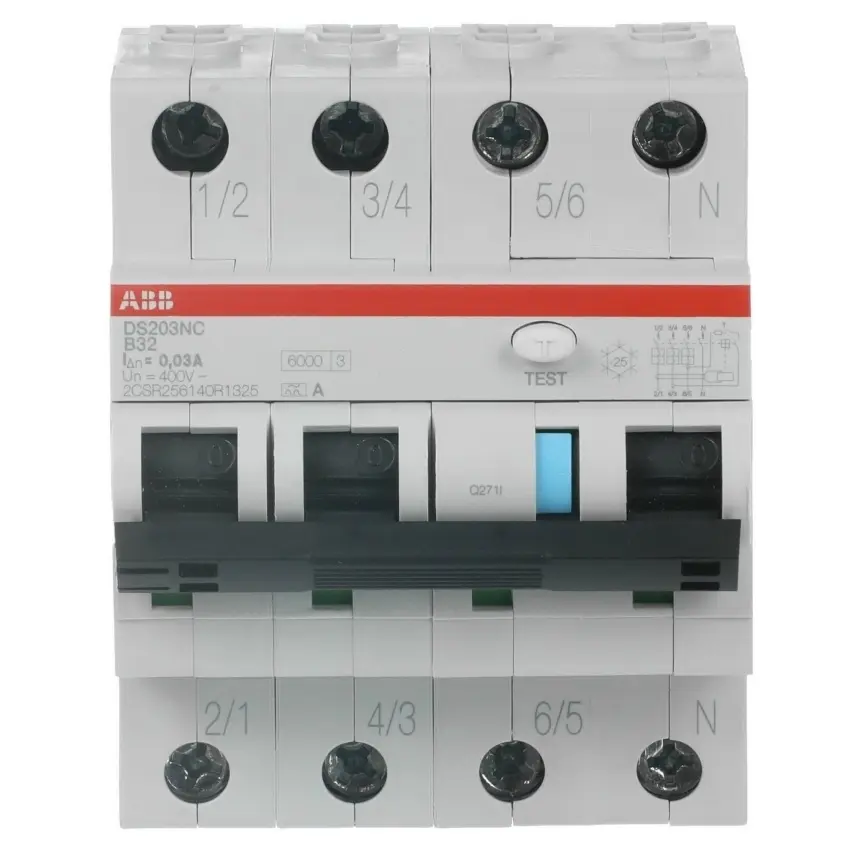

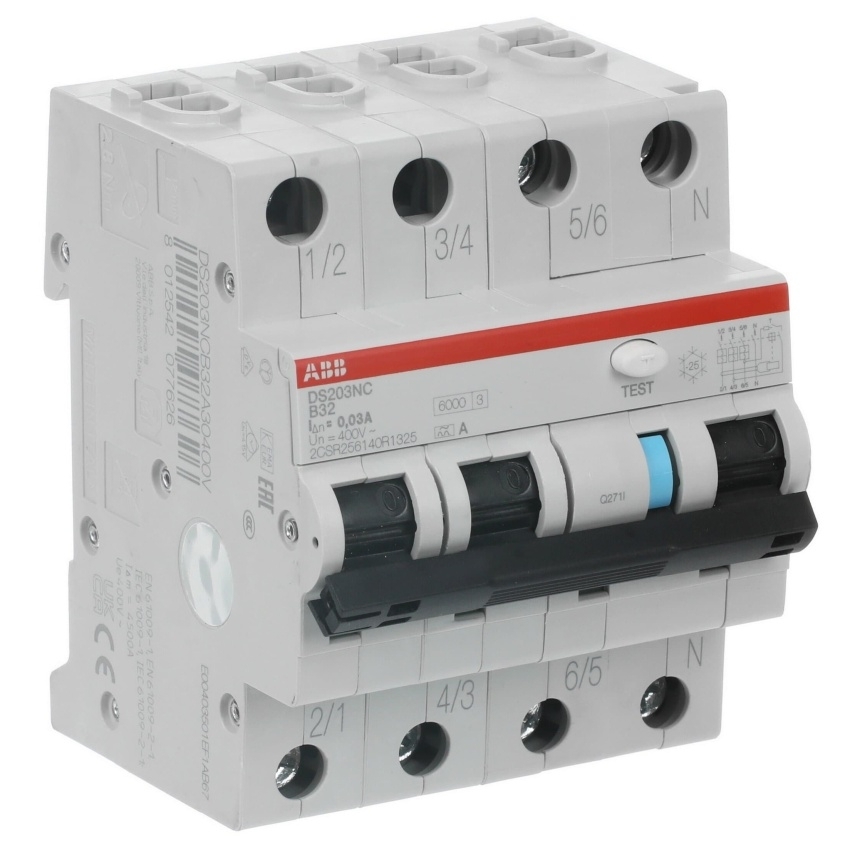

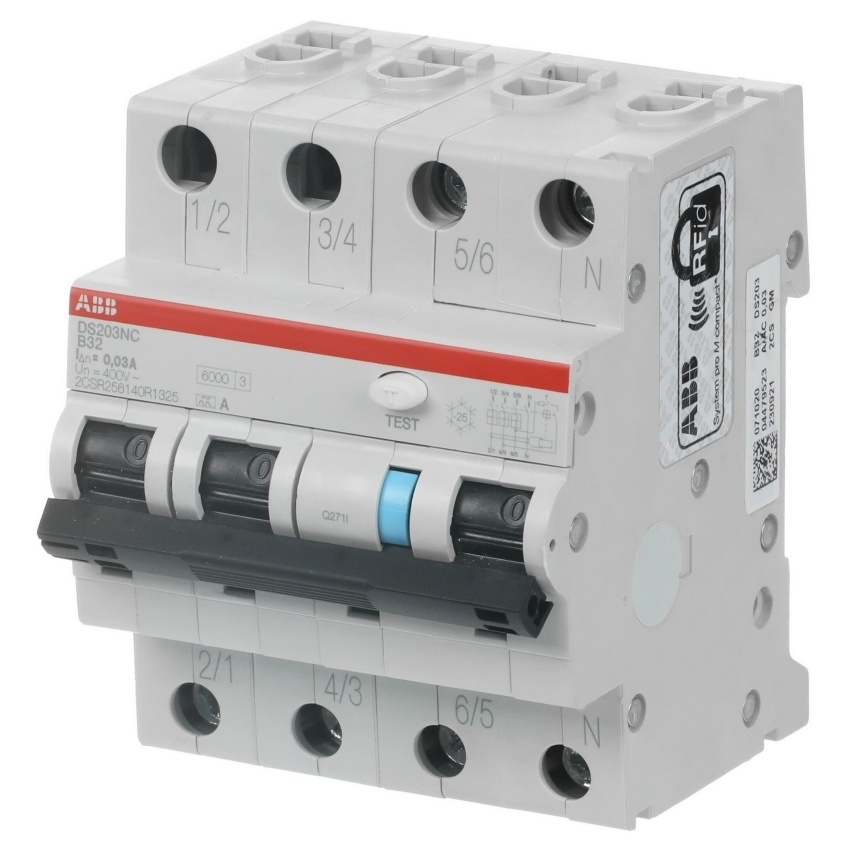

ABB Chránič proudový s jističem DS203NC B32 A30 3P+N, 32 A, B, typ A

DS203NC je chránič s jističem 3P+N se čtyřmodulovým provedením. Poskytuje ochranu proti zkratovým proudům, přetížení a unikajícím proudům do země. Nabízí také ochranu proti nepřímému dotyku a doplňkovou ochranu proti přímému dotyku.

Klíčové vlastnosti

  • Provedení 3P+N
  • Jmenovitý proud 32 A
  • Charakteristika B
  • Citlivost 30 mA
  • Typ A
  • Katalogové číslo: 2CSR256140R1325
  • EAN: 8012542077626
Název parametru Hodnota
Počet pólů (celkem) 4
Počet jištěných pólů 3
Jmenovité napětí 415 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 32 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 15.1 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Bez zpoždění
Druh napětí AC
Kmitočet 50/60 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ano
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 4
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP2X
Připojitelný průřez jednodrátového vodiče 25 - 25 mm2
Připojitelný průřez vícedrátového vodiče 25 - 25 mm2
