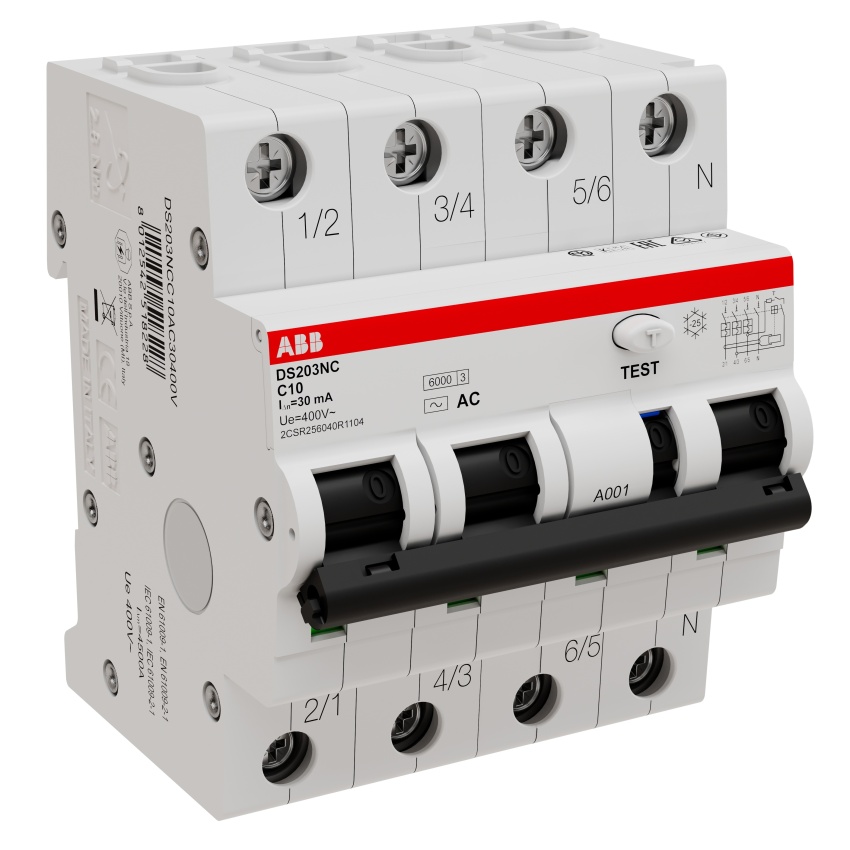

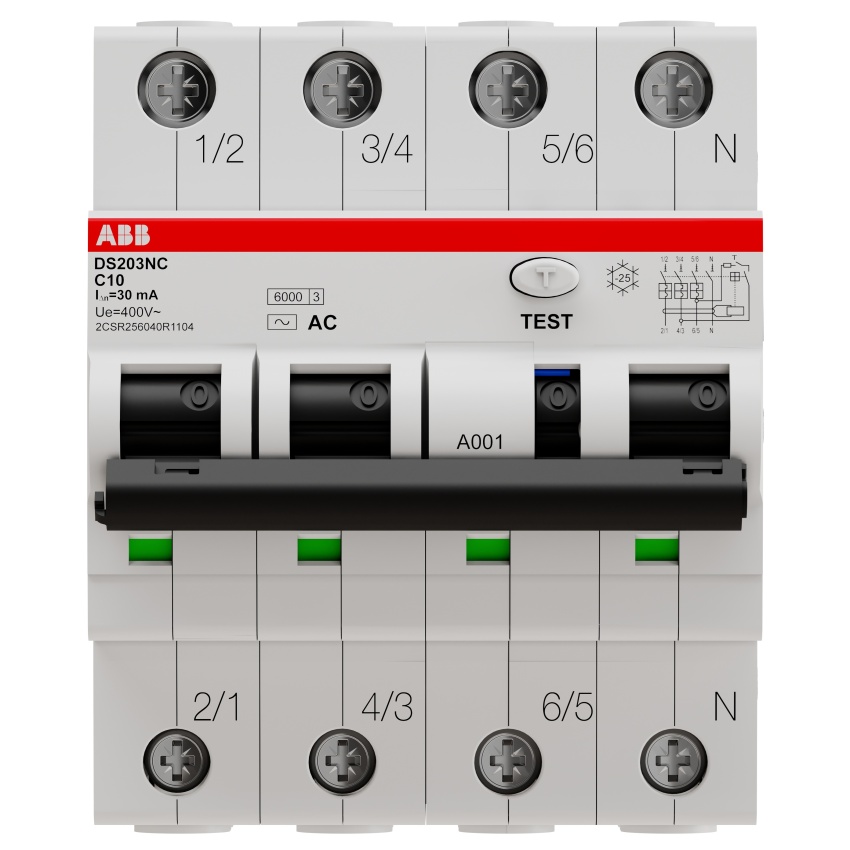

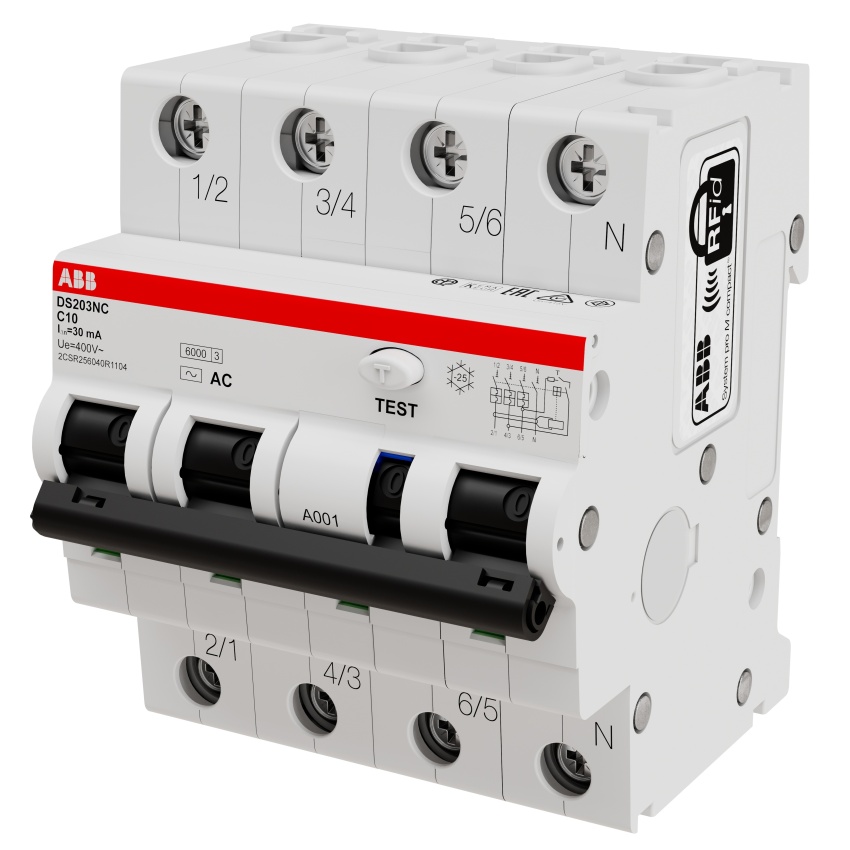

ABB CHRÁNIČ PROUD. S JIST. DS203NC-C10/AC30

ABB DS203NC-C10/AC30; kombinace jistič/chránič; 3P+N; jmenovitý proud: 10A; citlivost: 30 ... Zobrazit více

Výrobce: ABB

Kód produktu: 82299318 Zkopírováno

Kód dodavatele: 2CSR256040R1104 Zkopírováno

EAN: 8012542518228 Zkopírováno

Třída omezení energie: 3

Počet jištěných pólů: 3

Krytí (IP): IP2X

Vypínací charakteristika: C

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB DS203NC-C10/AC30; kombinace jistič/chránič; 3P+N; jmenovitý proud: 10A; citlivost: 30 mA; charakteristika: C; typ: AC – pro střídavý reziduální proud (určeno pro obecné zátěže)
Název parametru Hodnota
Třída omezení energie 3
Počet jištěných pólů 3
Krytí (IP) IP2X
Vypínací charakteristika C
Provedení proti náhodnému sepnutí Ne
Jmenovité napětí 415 V
Kategorie přepětí 3
Jmenovitý proud 10 A
Šířka v modulárních jednotkách 4
Počet pólů (celkem) 4
Jmenovitý svodový proud 0.03 A
Stupeň znečištění 2
Kmitočet 50/60 Hz
Montážní hloubka 69 mm
Typ svodového proudu AC
Společně spínaný neutrální vodič Ano
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Odolnost proti rázovému proudu 0.25 kA
Jmenovité impulzní výdržné napětí Uimp 4 kV
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez jednodrátového vodiče 25 - 25 mm2
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 25 - 25 mm2
Vypínací charakteristika Bez zpoždění
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Ztrátový výkon 5.6 W
Montáž pod omítku Ne
Druh napětí AC
