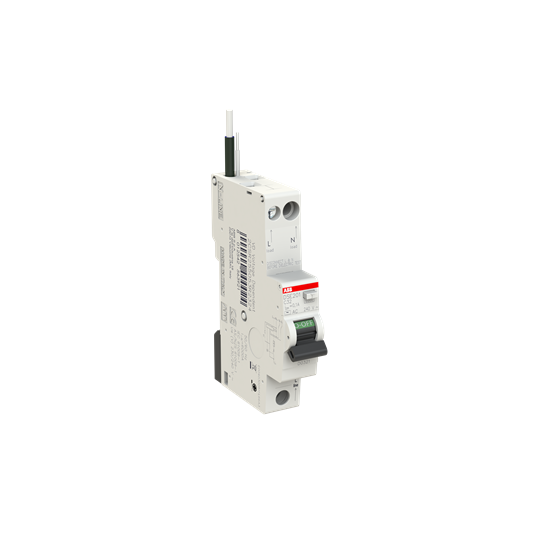

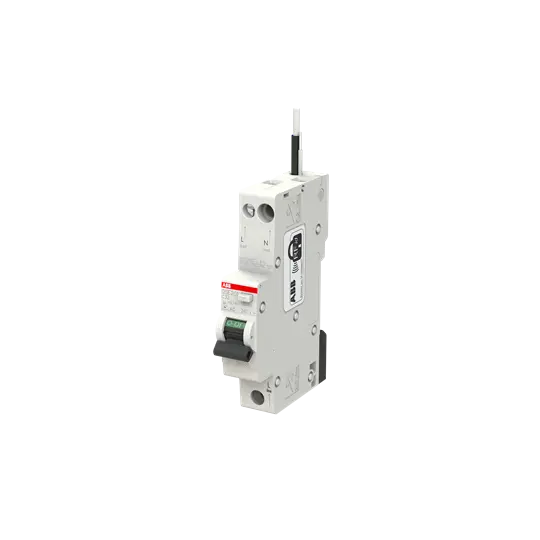

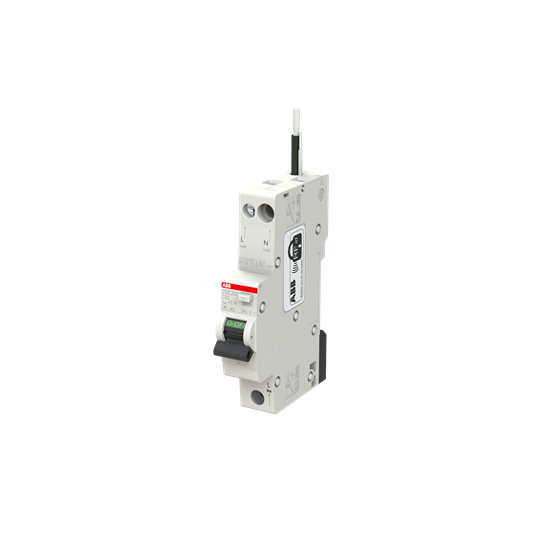

ABB CHRÁNIČ PROUD. S JIST. DS301C B10 AC30 2CSR255063R1105

DS301C B10 AC30 je jednopólový jistič s nulou (1P+N) v jednom modulu pro ochranu jednofázo... Zobrazit více

Výrobce: ABB

Kód produktu: 83453911 Zkopírováno

Kód dodavatele: 2CSR255063R1105 Zkopírováno

EAN: 8012542360254 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
DS301C B10 AC30 je jednopólový jistič s nulou (1P+N) v jednom modulu pro ochranu jednofázových obvodů proti přetížení, zkratu a poruchám zemnění.

Řada DS301C představuje kompaktní RCBO modul o šířce jednoho modulu, který kombinuje ochranu proti přetížení a zkratu s ochranou proti sinusovým střídavým a stejnosměrným pulzujícím poruchovým proudům zemnění. Zařízení zajišťuje ochranu proti nepřímému dotyku a navíc poskytuje dodatečnou ochranu proti přímému kontaktu. Tento produkt je určen pro koncové uživatele jednofázových elektrických obvodů.

Klíčové vlastnosti

  • Jednopólový jistič s nulou (1P+N) v jednom modulu
  • Ochrana proti přetížení a zkratu
  • Detekce sinusových střídavých a stejnosměrných pulzujících poruchových proudů zemnění
  • Ochrana proti nepřímému dotyku
  • Dodatečná ochrana proti přímému kontaktu
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 10 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu AC
Třída omezení energie 3
Ztrátový výkon 2.6 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 6 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Bez zpoždění
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 1
Montážní hloubka 17.6 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Druh napětí AC
