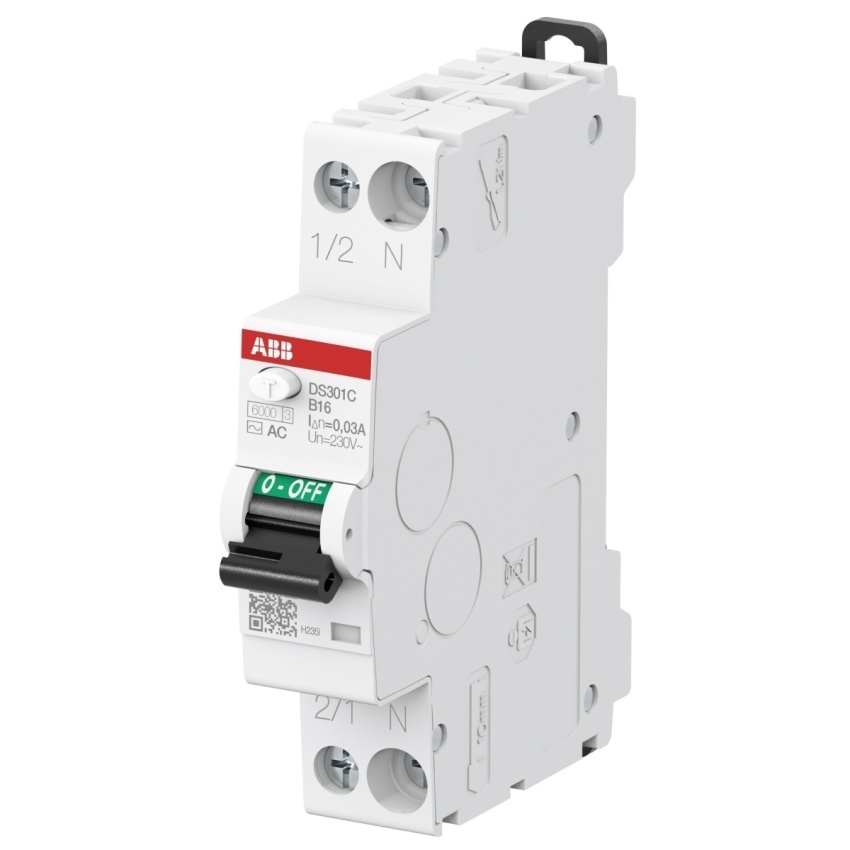

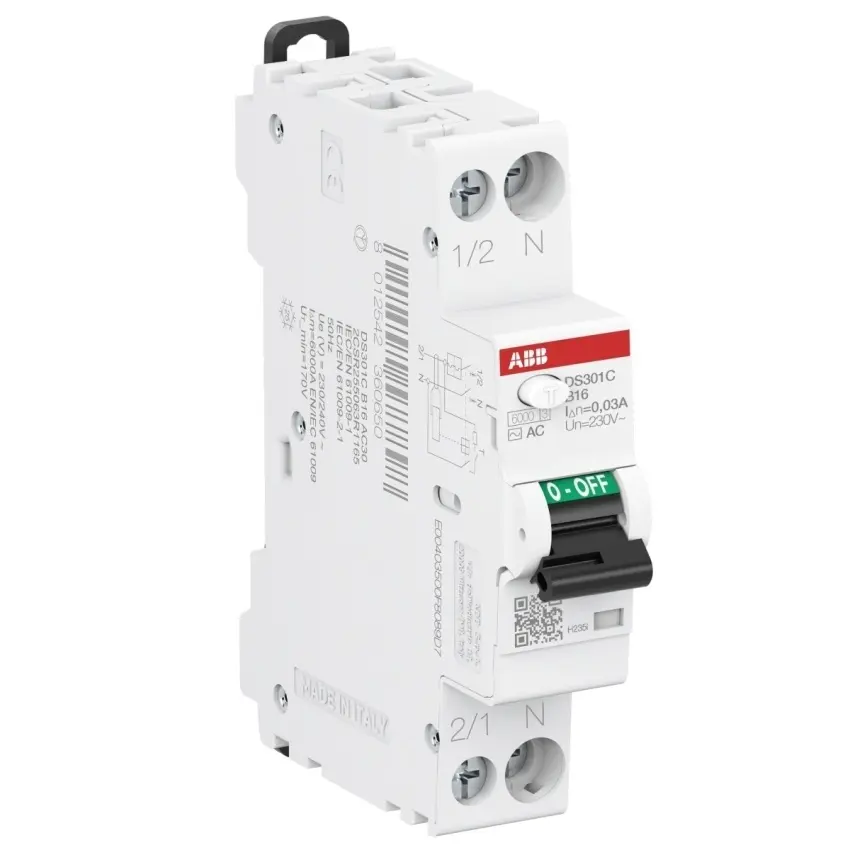

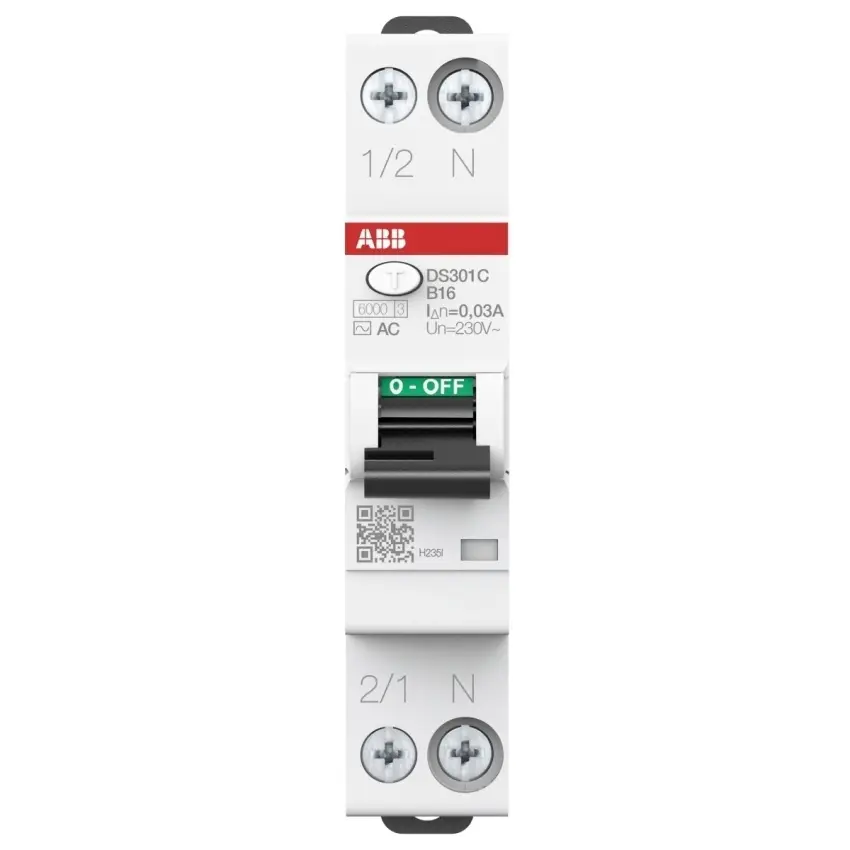

ABB CHRÁNIČ PROUD. S JIST. DS301C B16 AC30 2CSR255063R1165

Kombinace jistič/chránič DS300C, 1fázový, 1modulový System pro M Compact s instalací na li... Zobrazit více

Výrobce: ABB

Kód produktu: 83468457 Zkopírováno

Kód dodavatele: 2CSR255063R1165 Zkopírováno

EAN: 8012542360650 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Kombinace jistič/chránič DS300C, 1fázový, 1modulový

  • System pro M Compact s instalací na lištu DIN.
  • Řada DS300C.
  • Počet modulů/pólů: 1 (1P+N)
  • Rozměry (V × H × Š): 85 × 69 × 35 mm
  • Splňuje normu: ČSN EN 61009-1, ČSN EN 61009-2-1
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu AC
Třída omezení energie 3
Ztrátový výkon 2.83 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 6 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Bez zpoždění
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 1
Montážní hloubka 17.6 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Druh napětí AC
