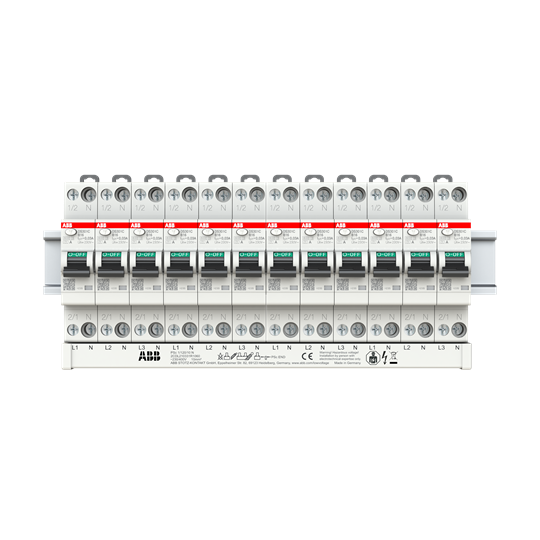

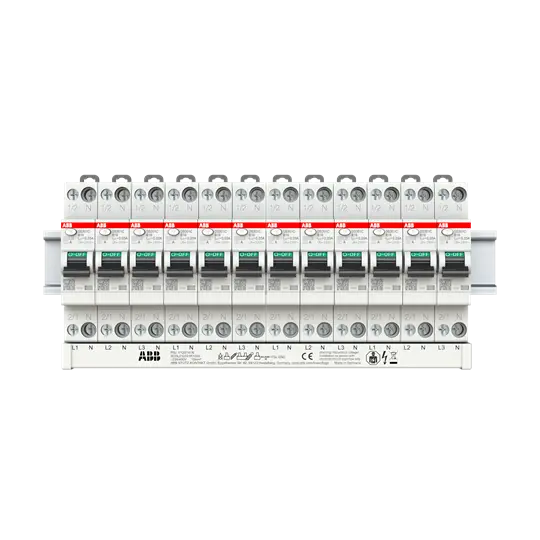

ABB CHRÁNIČ PROUD. S JIST. DS301C C16 AC30 2CSR255063R1164

ABB DS301C C16 AC30; kombinace jistič/chránič; jednopólový (1P+N); jmenovitý proud: 16A; c... Zobrazit více

Výrobce: ABB

Kód produktu: 83455655 Zkopírováno

Kód dodavatele: 2CSR255063R1164 Zkopírováno

EAN: 8012542362258 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB DS301C C16 AC30; kombinace jistič/chránič; jednopólový (1P+N); jmenovitý proud: 16A; citlivost: 30mA; charakteristika: C; zkratová odolnost: 6kA; typ: AC – pro střídavý reziduální proud (určeno pro obecné zátěže)
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu AC
Třída omezení energie 3
Ztrátový výkon 2.48 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 6 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Bez zpoždění
Kmitočet 50 Hz
Vypínací charakteristika C
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 1
Montážní hloubka 17.6 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez jednodrátového vodiče 1.5 - 16 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Druh napětí AC
