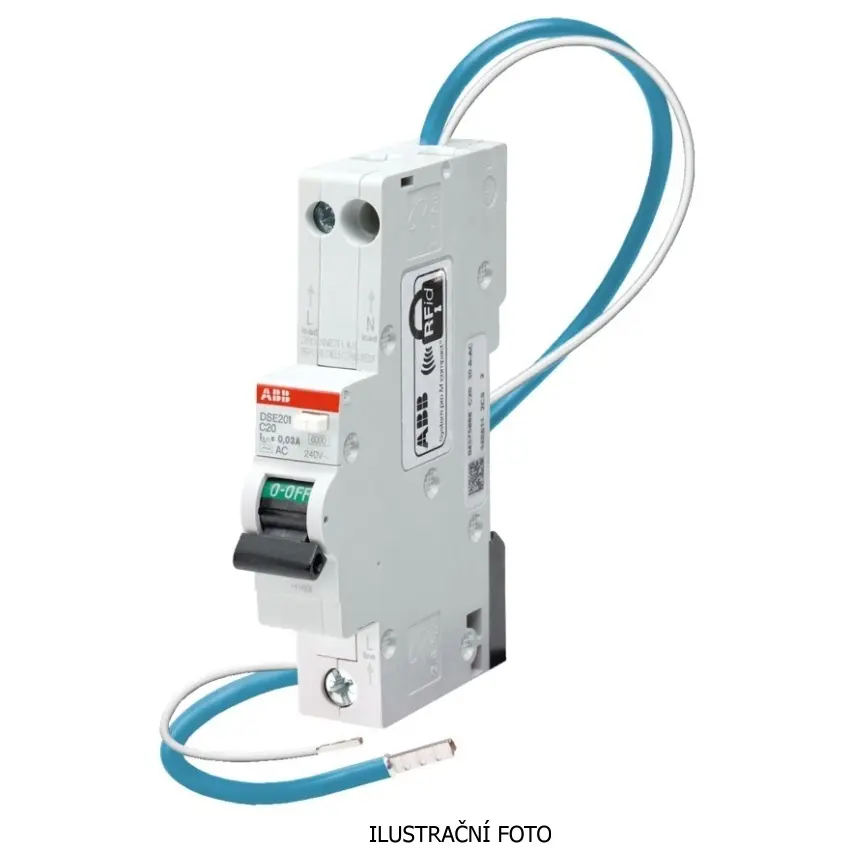

ABB CHRÁNIČ PROUD. S JIST. DSE201-C16 AC30 1P+N

ABB DSE201 C16 AC30; kombinace jistič/chránič 1P+N v jednom modulu; jmenovitý proud: 16A; ... Zobrazit více

Výrobce: ABB

Kód produktu: 82093706 Zkopírováno

Kód dodavatele: 2CSR255051R1164 Zkopírováno

EAN: 8012542659020 Zkopírováno

Třída omezení energie: 3

Počet jištěných pólů: 1

Krytí (IP): IP20

Vypínací charakteristika: C

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB DSE201 C16 AC30; kombinace jistič/chránič 1P+N v jednom modulu; jmenovitý proud: 16A; citlivost: 30 mA; charakteristika: C; Typ: AC – pro střídavý reziduální proud (určeno pro obecné zátěže); barva N vodiče: Modrá
Název parametru Hodnota
Třída omezení energie 3
Počet jištěných pólů 1
Krytí (IP) IP20
Vypínací charakteristika C
Provedení proti náhodnému sepnutí Ne
Jmenovité napětí 240 V
Kategorie přepětí 3
Jmenovitý proud 16 A
Šířka v modulárních jednotkách 1
Počet pólů (celkem) 2
Jmenovitý svodový proud 0.03 A
Stupeň znečištění 2
Kmitočet 50/60 Hz
Montážní hloubka 68.9 mm
Typ svodového proudu AC
Společně spínaný neutrální vodič Ne
Odolnost proti rázovému proudu 0.25 kA
Jmenovité impulzní výdržné napětí Uimp 4 kV
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
Vypínací charakteristika Bez zpoždění
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Ztrátový výkon 3.8 W
Montáž pod omítku Ne
Druh napětí AC
