ABB CHRÁNIČ PROUD. S JISTIČEM DS201 B6 A30 UL (1P+N) 6A 3MA B TYP A 6KA 2CSR255187R1065

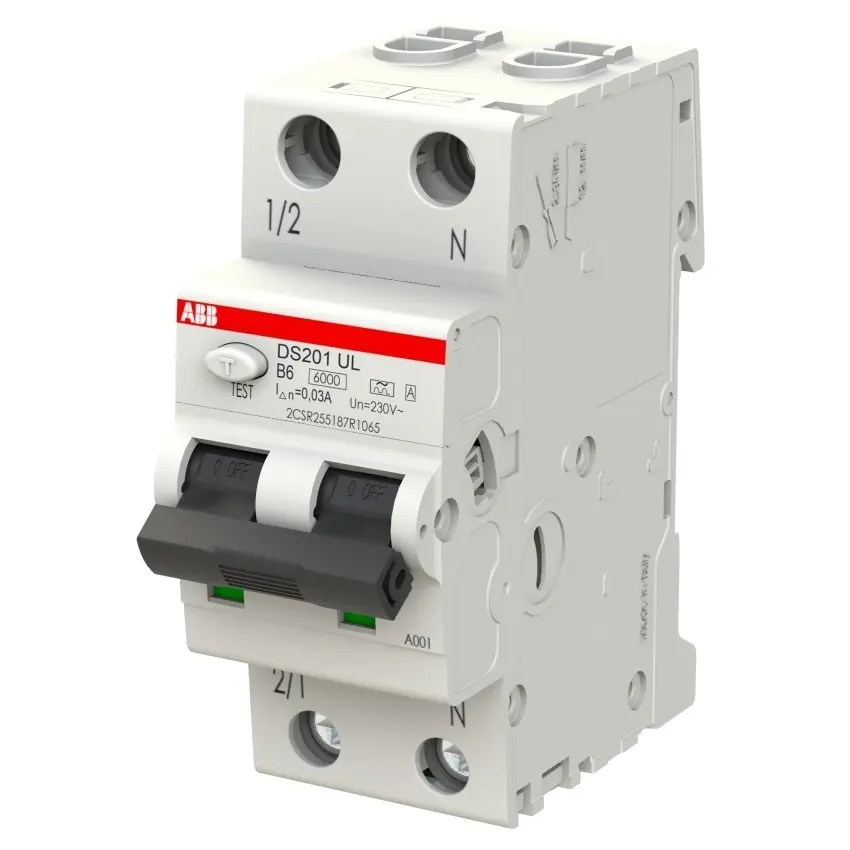

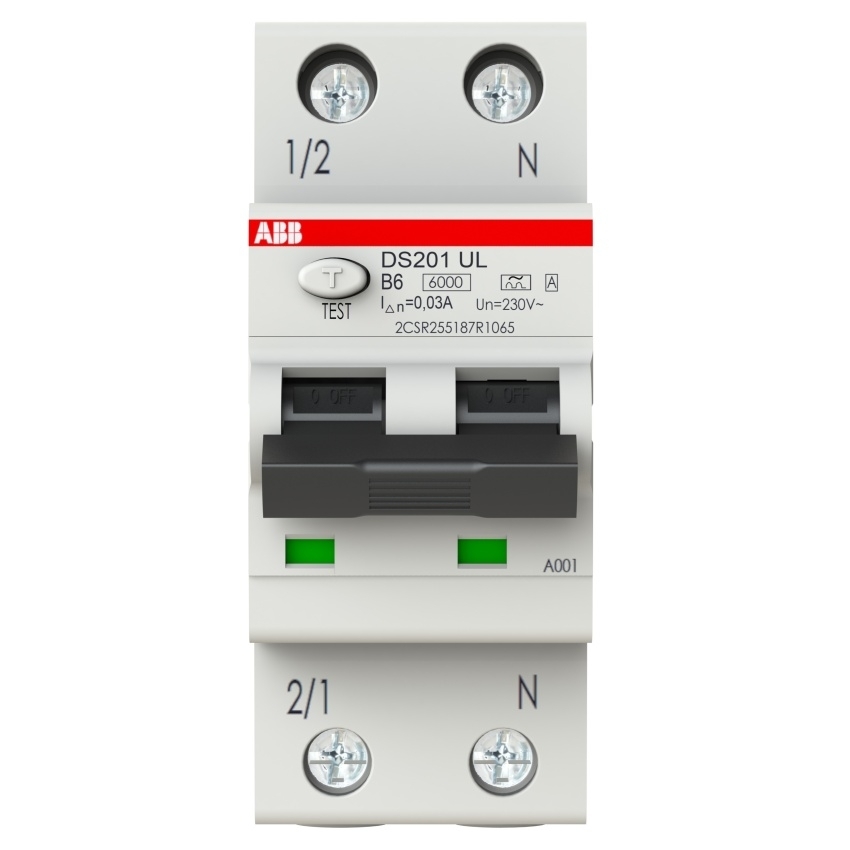

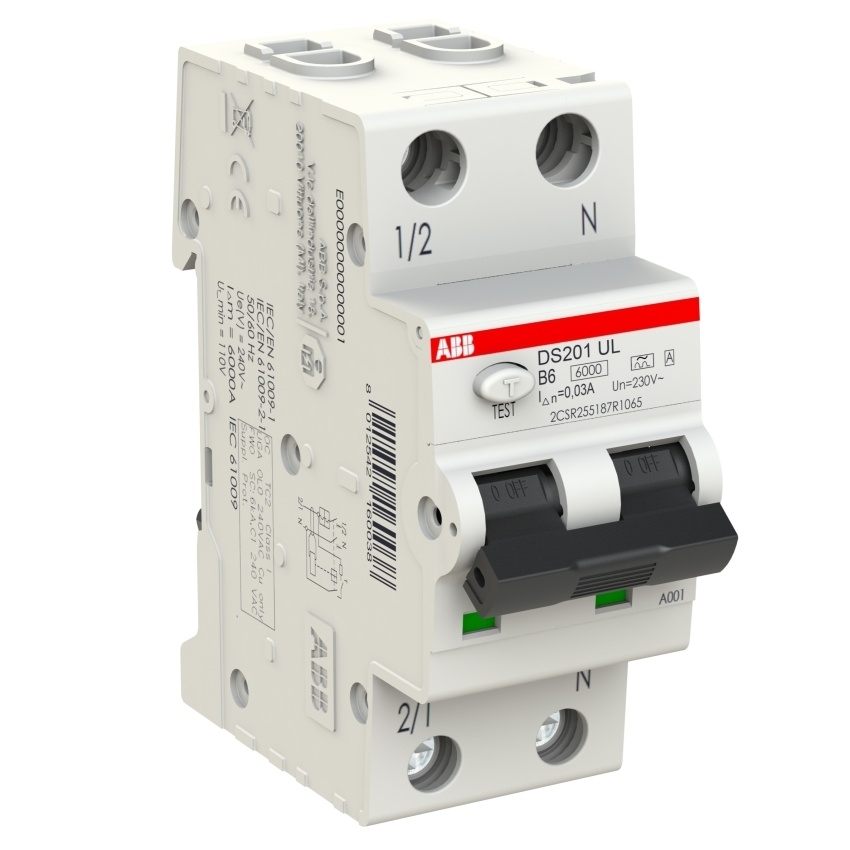

83724789_ABB_Foto1.jpg 83724789_ABB_Foto2.jpg 83724789_ABB_Foto3.jpg
Proudový chránič s jističem ABB DS201 UL, 1P+N, 6 A, 30 mA, charakteristika B, typ A. AB... Zobrazit více

Výrobce: ABB

Kód produktu: 83724789 Zkopírováno

Kód dodavatele: 2CSR255187R1065 Zkopírováno

EAN: 8012542160038 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité impulzní výdržné napětí Uimp: 4 kV

Jmenovitý proud: 6 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
​

Proudový chránič s jističem ABB DS201 UL, 1P+N, 6 A, 30 mA, charakteristika B, typ A.

ABB DS201 UL je proudový chránič s nadproudovou ochranou v provedení 1P+N. Zařízení v šířce dvou modulů poskytuje ochranu před nadproudem, tedy přetížením a zkratem, a současně ochranu při zemním spojení. Provedení má jmenovitý proud 6 A, citlivost 30 mA, charakteristiku B a typ A. Chránič je schválen dle UL 1053 a UL 1077 a je vhodný pro instalaci do zařízení a strojů určených pro severoamerický trh.

Klíčové vlastnosti

  • Proudový chránič s nadproudovou ochranou
  • Typ DS201 UL
  • ID produktu 2CSR255187R1065
  • Provedení 1P+N
  • Jmenovitý proud 6 A
  • Citlivost 30 mA
  • Charakteristika B
  • Typ A
  • Šířka 2 moduly
  • Ochrana před přetížením
  • Ochrana před zkratem
  • Ochrana při zemním spojení
  • Schválení dle UL 1053
  • Schválení dle UL 1077
  • Vhodné pro zařízení a stroje určené pro severoamerický trh
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 6 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 2.6 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 6 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Bez zpoždění
Druh napětí AC
Kmitočet Ostatní
Vypínací charakteristika B
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Krytí (IP) IP20
Připojitelný průřez jednodrátového vodiče 25 - 25 mm2
Připojitelný průřez vícedrátového vodiče 25 - 25 mm2
Všechny parametry
