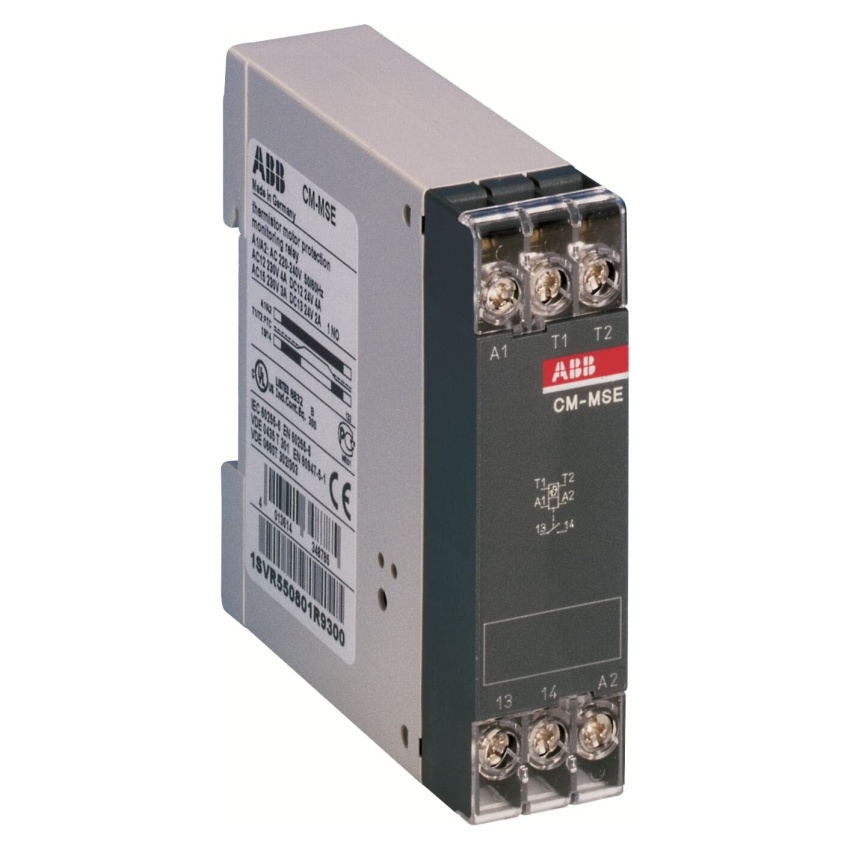

ABB CM-MSE RELE MONITOROVACI

Termistorová motorová ochrana. Termistorová motorová ochrana chrání motor, který má zabudován PTC odporový snímač. Teplotní snímače jsou zapojeny do statorového vinutí a měří přímo teplotu a ohřev motoru. Toto dovoluje přímé řízení v následujících provozních podmínkách: těžký start, zvýšená četnost spínání, jednofázové napájení, vysoká teplota okolí, nedostatečné chlazení, poškození motoru, nevyváženost, nesymetrie. Relé nezávisí na jmenovitém proudu motoru a způsobu spouštění motoru. Odporové snímače PTC se zapojují do série se svorkami Ta a Tb (resp. Ta a Tbx u relé bez detekce zkratu). Počet odporových snímačů PTC je omezen součtem odporů jednotlivých odporových snímačů PTC: RG. = R1 + R2 + RN ≤ 1,5 k. Za normálních provozních podmínek je odporová hodnota snímače pod prahovou hodnotou odezvy (response value). Pokud dojde k přílišnému ohřátí některého z PTC odporových snímačů, ztratí výstupní relé napájení. Po zchladnutí, pokud je relé nakonfigurováno na automatické zpětné nastavení (autoreset), výstupní relé se automaticky znovuaktivuje. Relé s možností manuální konfigurace (s tlačítkem na přední straně) nebo dálkovým resetem musí být řízena signálem přivedeným na řídicí vstup. Další aplikační možnosti: Monitorování teploty u zařízení vybaveného odporovými snímači PTC, např.: strojů s válečkovými ložisky, horkovzdušných ventilátorů, oleje, vzduchu, topných instalací.
1 snímací okruh. Monitorování přerušení vodiče. Auto reset. Princip uzavřeného okruhu.
