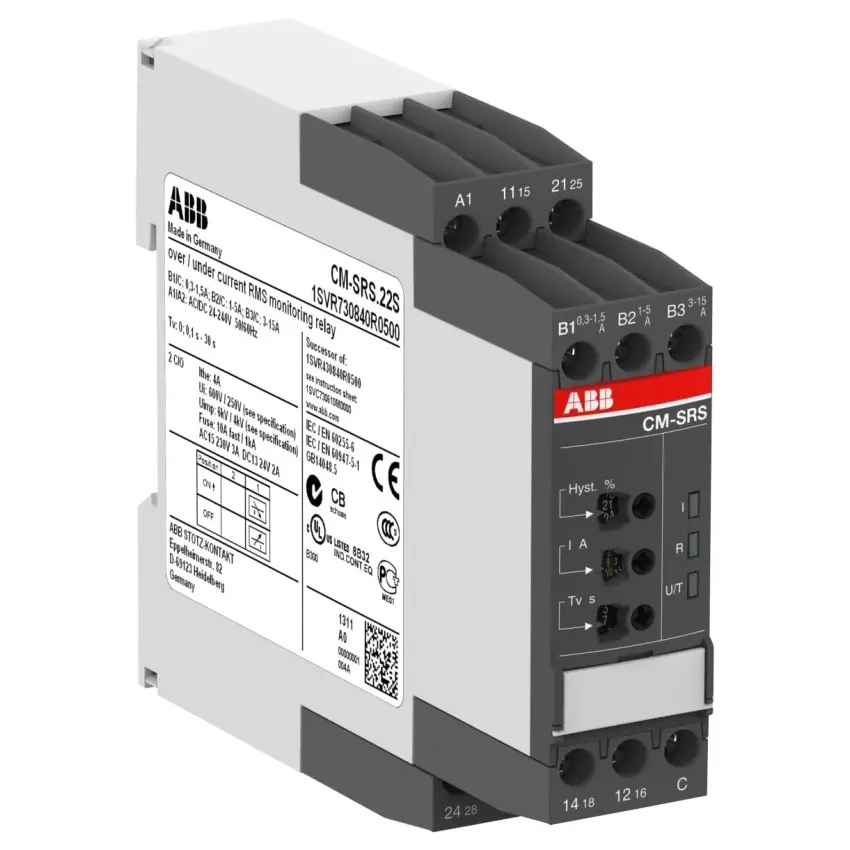

ABB CM-SRS.22S RELÉ 1F PROUD. 0,3-15A ŠR. 24-240VAC/DC ZP 1SVR730840R0500

CM-SRS.22S je jednofunkční proudové monitorovací relé s nastavitelným prahem a zpožděním s... Zobrazit více

Výrobce: ABB

Kód produktu: 81793146 Zkopírováno

Kód dodavatele: 1SVR730840R0500 Zkopírováno

EAN: 4016779852258 Zkopírováno

Šířka: 22.5 mm

Výška: 85.6 mm

Hloubka: 103.7 mm

Měřicí rozsah proudu: 0.3 - 15 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
CM-SRS.22S je jednofunkční proudové monitorovací relé s nastavitelným prahem a zpožděním sepnutí, určené pro AC/DC napájení 24-240 V.

CM-SRS.22S z řady CM jednofázových monitorů od ABB slouží k monitorování proudu s RMS měřením pro DC i AC proudy. Disponuje třemi měřicími rozsahy (0,3-1,5 A, 1-5 A, 3-15 A) a výstupem 2 c/o (SPDT) s kontakty do 250 V / 4 A. Relé umožňuje konfiguraci pro sledování nadproudu nebo podproudu, nastavení hystereze v rozsahu 3 až 30 % a zpoždění sepnutí od okamžitého do 30 sekund. Připojení je realizováno šroubovací technologií s dvoukomorovými klešťovými svorkami a je možné doplnit průhledným krytem proti neoprávněným zásahům.

Klíčové vlastnosti

  • Napájení 24-240 V AC/DC
  • 3 měřicí rozsahy: 0,3-1,5 A, 1-5 A, 3-15 A
  • Výstup 2 c/o (SPDT), kontakty 250 V / 4 A
  • Nastavitelná hystereze 3-30 % prahu
  • Zpoždění sepnutí 0-30 s
  • Šroubovací dvoukomorové klešťové svorky
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Měřicí rozsah proudu 0.3 - 15 A
S odnímatelnými svorkami Ne
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ne
Možný jednofázový podproud Ano
Možný třífázový podproud Ne
Možný jednofázový nadproud Ano
Možný třífázový nadproud Ne
Obsahuje funkci stejnosměrného podproudu Ano
Obsahuje funkci stejnosměrného nadproudu Ano
Funkce stejnosměrné hystereze Ano
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Max. přípustná doba zpoždění odezvy 0 s
Min. nastavitelná doba zpoždění odezvy 0 s
Max. přípustná doba zpoždění odtahu 30 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Druh napětí pro ovládání AC/DC
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 2
Externí měnič proudu Ne
Všechny parametry
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Měřicí rozsah proudu 0.3 - 15 A
S odnímatelnými svorkami Ne
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ne
Možný jednofázový podproud Ano
Možný třífázový podproud Ne
Možný jednofázový nadproud Ano
Možný třífázový nadproud Ne
Obsahuje funkci stejnosměrného podproudu Ano
Obsahuje funkci stejnosměrného nadproudu Ano
Funkce stejnosměrné hystereze Ano
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Max. přípustná doba zpoždění odezvy 0 s
Min. nastavitelná doba zpoždění odezvy 0 s
Max. přípustná doba zpoždění odtahu 30 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Druh napětí pro ovládání AC/DC
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 2
Externí měnič proudu Ne
