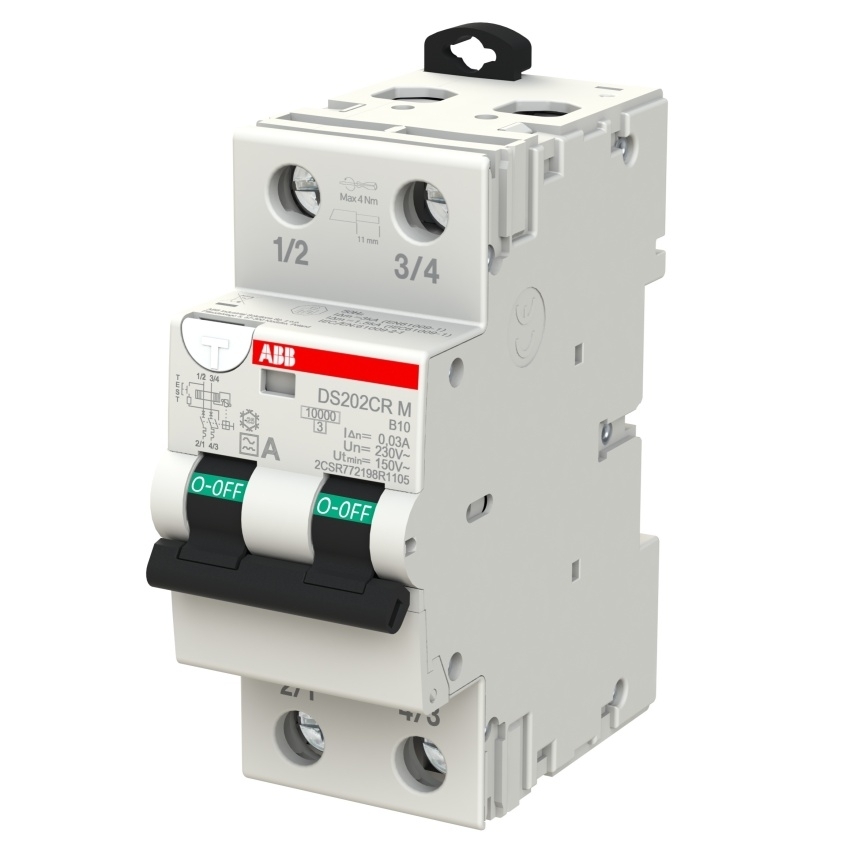

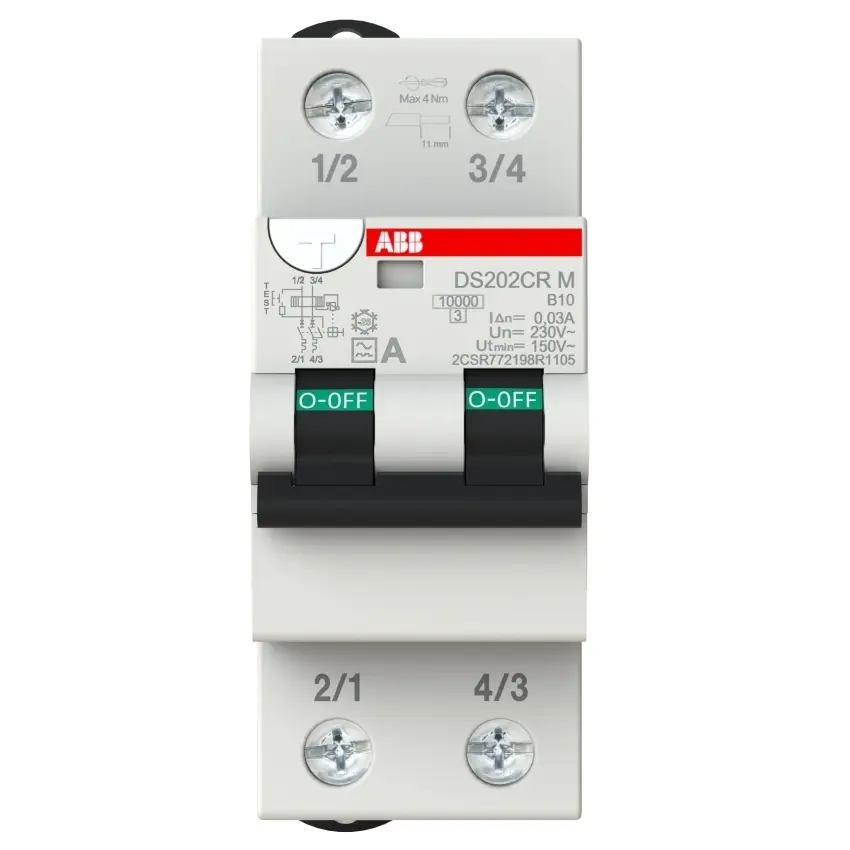

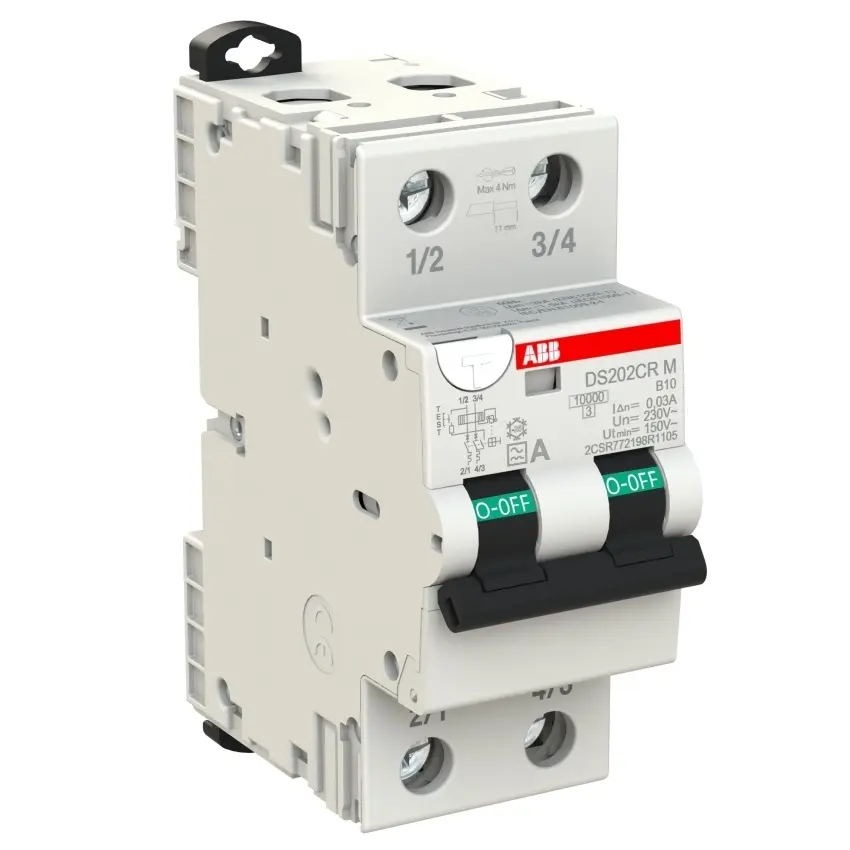

ABB JISTIČ/CHRÁNIČ DS202CR M B10 A30, 2CSR772140R1105

ABB Jistič/chránič DS202CR M B10 A30, 2P, 10 A, B, typ A DS202CR M je 2P zařízení určené... Zobrazit více

Výrobce: ABB

Kód produktu: 83706253 Zkopírováno

Kód dodavatele: 2CSR772140R1105 Zkopírováno

EAN: 4022903034414 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 2

Jmenovité napětí: 230 V

Jmenovité provozní napětí Ui: 440 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

ABB Jistič/chránič DS202CR M B10 A30, 2P, 10 A, B, typ A

DS202CR M je 2P zařízení určené pro ochranu jednofázových koncových obvodů proti přetížení a zkratovým proudům. Poskytuje ochranu proti účinkům sinusových střídavých a pulzujících unikajících proudů do země. Zajišťuje ochranu proti nepřímému dotyku a doplňkovou ochranu proti přímému dotyku.

Klíčové vlastnosti

  • Provedení 2P
  • Jmenovitý proud 10 A
  • Charakteristika B
  • Citlivost 30 mA
  • Typ A
  • Katalogové číslo: 2CSR772140R1105
  • EAN: 4022903034414
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 10 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 3.28 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 3
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 72 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Všechny parametry
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 10 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 3.28 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 3
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 72 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
