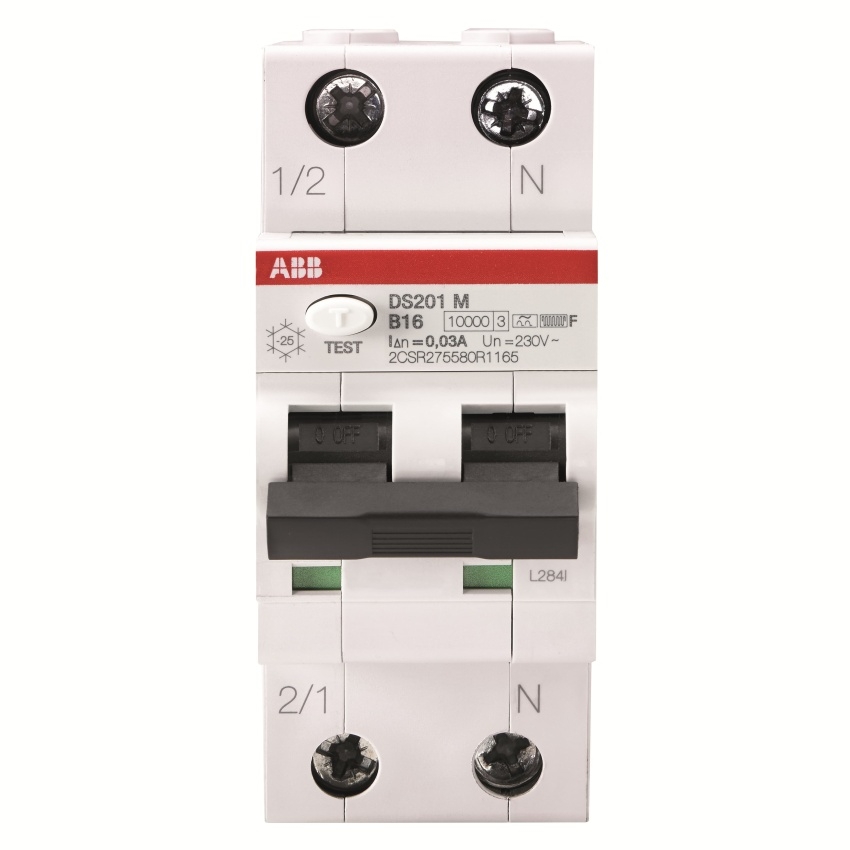

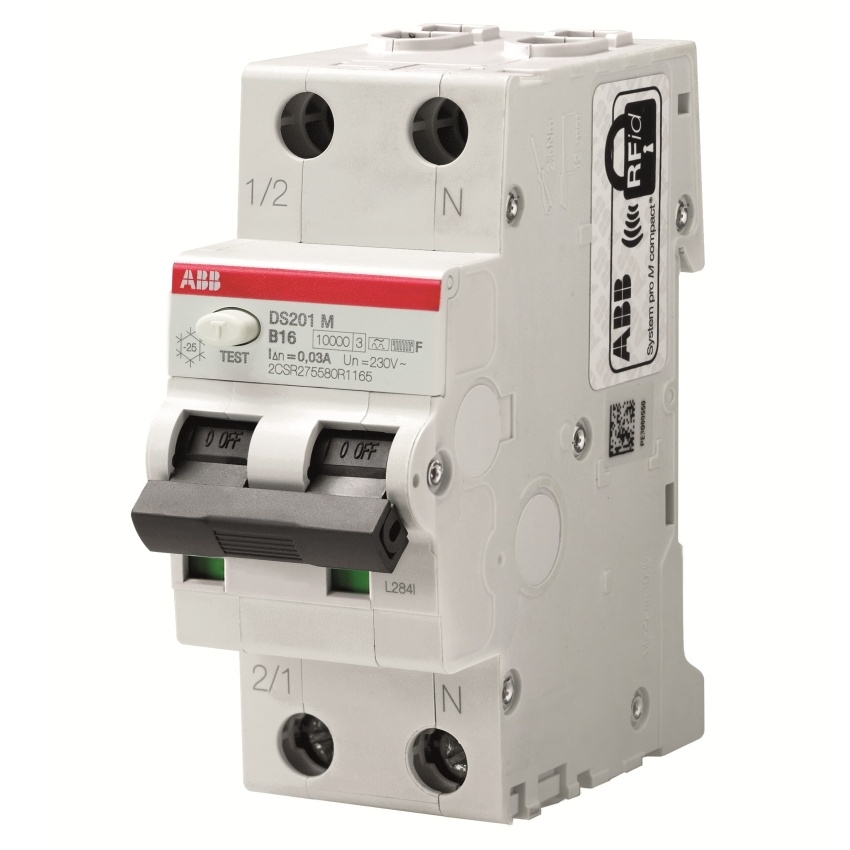

ABB JISTIČ DS 201 M B16 F30 1+N 30MA 16A B TYP F 10KA

Řada DS201 je 1P+N proudový chránič (RCBO) o šířce dvou modulů pro ochranu jednofázových o... Zobrazit více

Výrobce: ABB

Kód produktu: 83497904 Zkopírováno

Kód dodavatele: 2CSR275580R1165 Zkopírováno

EAN: 8012542595717 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

Ihned k vyzvednutí v Uherské Hradiště - Jaktáře

Popis Parametry
​
Řada DS201 je 1P+N proudový chránič (RCBO) o šířce dvou modulů pro ochranu jednofázových obvodů koncových uživatelů před přetížením a zkratovými proudy; ochranu před účinky sinusových střídavých a stejnosměrných pulzujících zemních poruchových proudů; ochranu před nepřímými kontakty a sčítáním.
Ochrana proti přímému kontaktu. Typ F pokrývá vlastnosti APR s odolností proti nežádoucímu vypnutí a navíc je schopen detekovat vysokofrekvenční proudy až do 1 kHz. Vhodný zejména pro ochranu vedení napájejících jednofázové střídače.
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu F
Třída omezení energie 3
Ztrátový výkon 4.5 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 15 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Ostatní
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
Kmitočet Ostatní
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez vícedrátového vodiče 0.75 - 16 mm2
