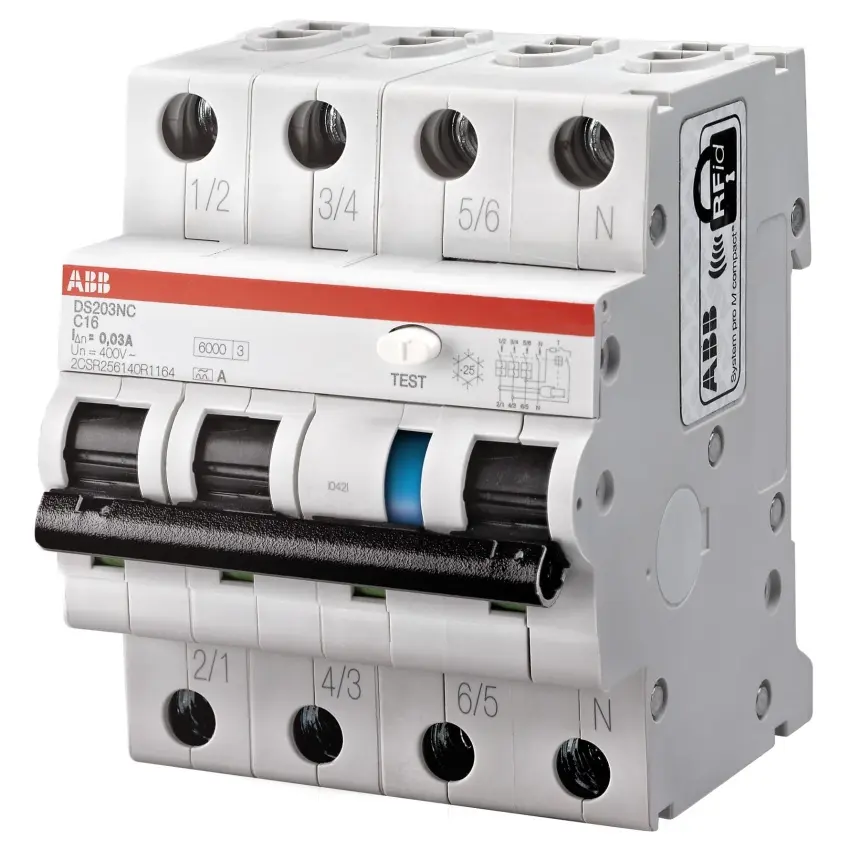

ABB JISTIČ DS203NC-C16/A30 2CSR256140R1164

ABB DS203NC-C16/A30; kombinace jistič/chránič; 3P+N; jmenovitý proud: 16A; citlivost: 30 m... Zobrazit více

Výrobce: ABB

Kód produktu: 82885062 Zkopírováno

Kód dodavatele: 2CSR256140R1164 Zkopírováno

EAN: 8012542830924 Zkopírováno

Počet pólů (celkem): 4

Počet jištěných pólů: 3

Jmenovité napětí: 415 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB DS203NC-C16/A30; kombinace jistič/chránič; 3P+N; jmenovitý proud: 16A; citlivost: 30 mA; charakteristika: C; Typ A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
Název parametru Hodnota
Počet pólů (celkem) 4
Počet jištěných pólů 3
Jmenovité napětí 415 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Ztrátový výkon 10 W
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Bez zpoždění
Kmitočet 50/60 Hz
Vypínací charakteristika C
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ano
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 55 °C
Šířka v modulárních jednotkách 4
Montážní hloubka 69 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP2X
Připojitelný průřez jednodrátového vodiče 25 - 25 mm2
Připojitelný průřez vícedrátového vodiče 25 - 25 mm2
Druh napětí AC
