ABB JISTIČ F204 A S-100/0,3, 2CSF204201R3900

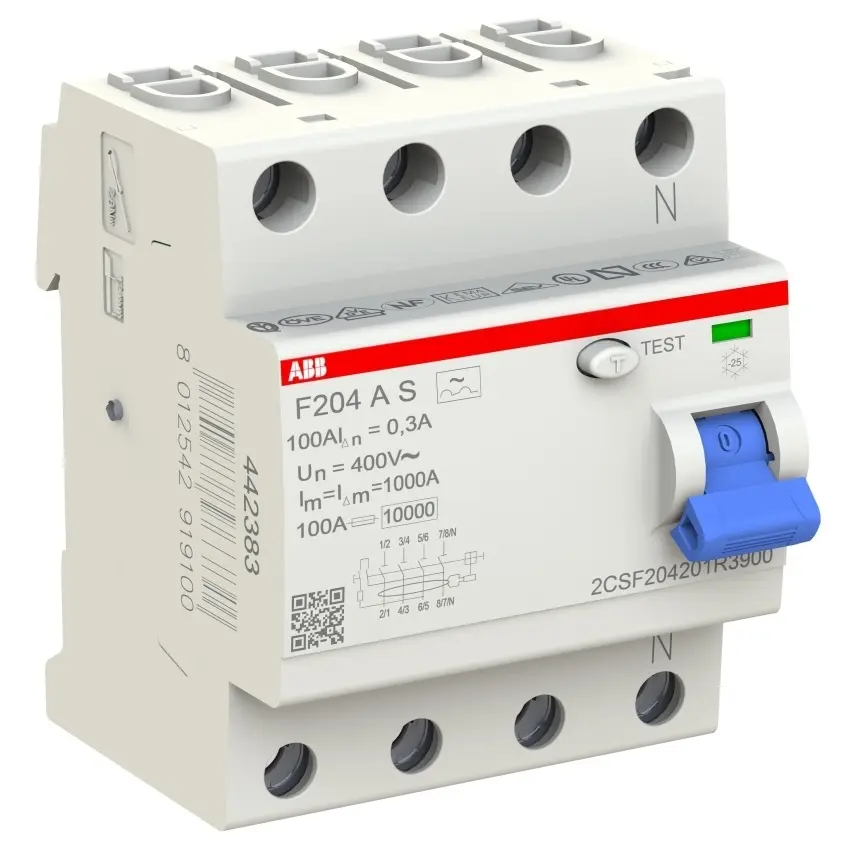

83723290_ABB_Foto1.jpg 83723290_ABB_Foto2.jpg 83723290_ABB_Foto3.jpg

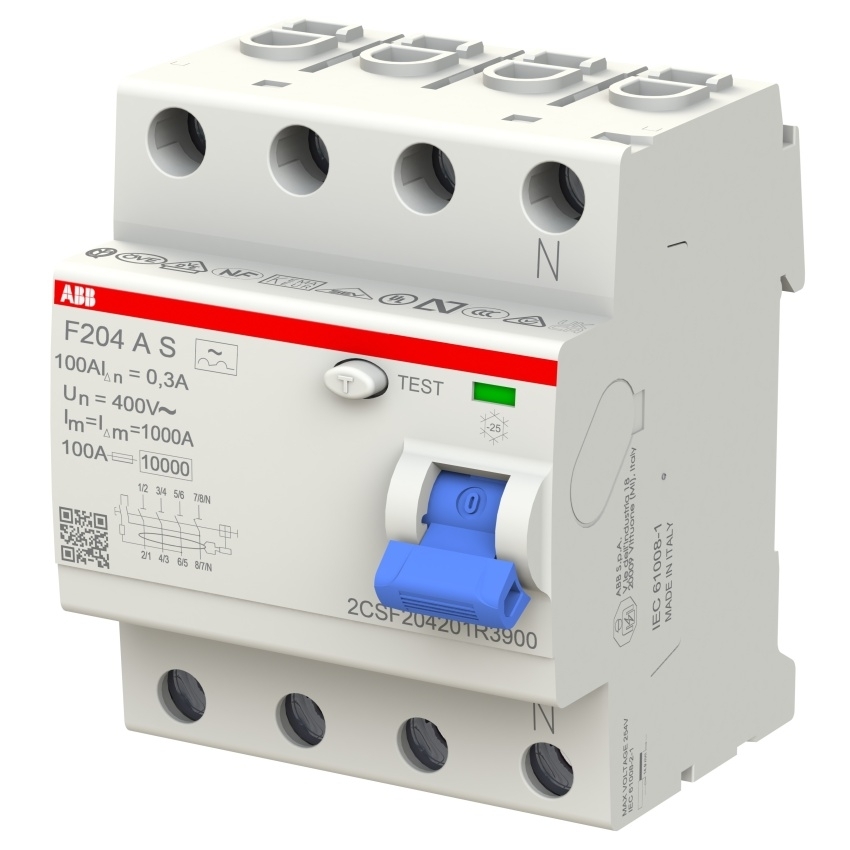

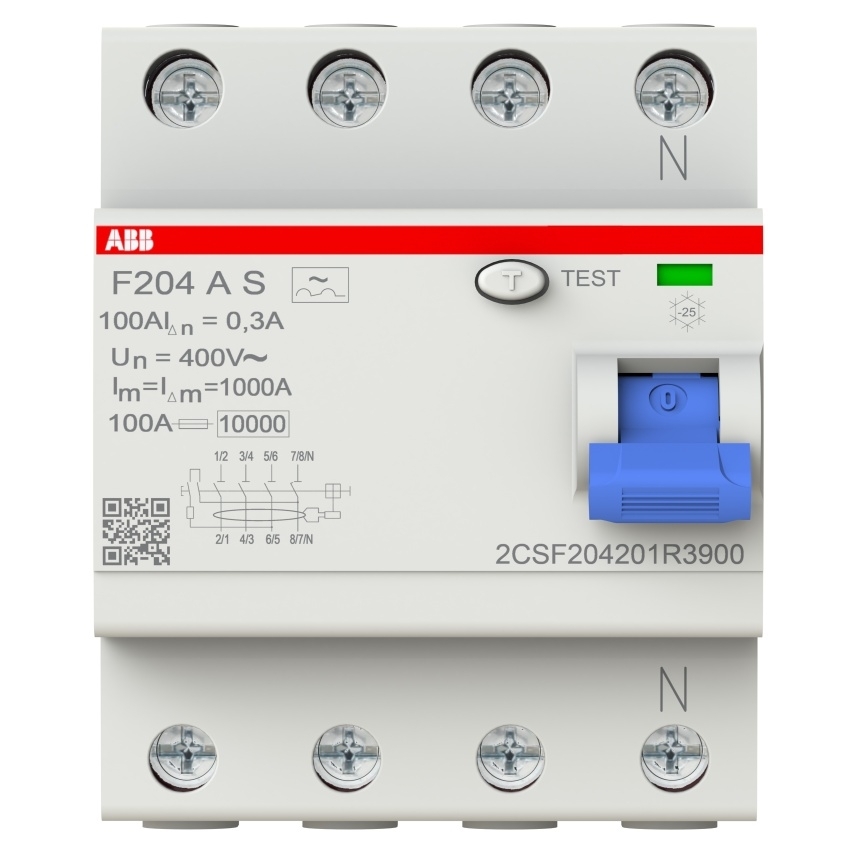

Proudový chránič ABB F204 A S-100/0.3 z řady F200 v provedení 4P, s vybavovacím proudem 30... Zobrazit více

Výrobce: ABB

Kód produktu: 83723290 Zkopírováno

Kód dodavatele: 2CSF204201R3900 Zkopírováno

EAN: 8012542919100 Zkopírováno

Počet pólů: 4

Jmenovitý proud: 100 A

Jmenovité impulzní výdržné napětí Uimp: 4 kV

Způsob montáže: DIN lišta

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
​

Proudový chránič ABB F204 A S-100/0.3 z řady F200 v provedení 4P, s vybavovacím proudem 300 mA a jmenovitým proudem 100 A, je určen pro ochranu osob a instalací před poruchovým proudem do země.

Proudový chránič ABB F204 A S-100/0.3 patří do řady F200 a je určen pro ochranu osob a instalací před poruchovým proudem do země. Provedení 4P, vybavovací proud 300 mA a jmenovitý proud 100 A odpovídají typu A. Řada F200 zahrnuje standardní okamžité i selektivní typy AC a A a je doplněna o některé konfigurace pro speciální aplikace.

Klíčové vlastnosti

  • Proudový chránič řady F200
  • Provedení 4P
  • Vybavovací proud 300 mA
  • Jmenovitý proud 100 A
  • Typ A
  • Ochrana osob a instalací před poruchovým proudem do země
  • Řada zahrnuje standardní okamžité i selektivní typy AC a A
  • Doplněno o konfigurace pro speciální aplikace
Název parametru Hodnota
Počet pólů 4
Jmenovitý proud 100 A
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ano
Typ s krátkodobým zpožděním Ne
Odolnost proti rázovému proudu 5 kA
S aretačním zařízením Ano
Kmitočet Ostatní
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69 mm
Teplota okolí během provozu -25 - 55 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 0 - 35 mm2
Připojitelný průřez jednodrátového vodiče 35 - 35 mm2
RAL (podobné) 7035
Chráněno proti výbuchu Ne
