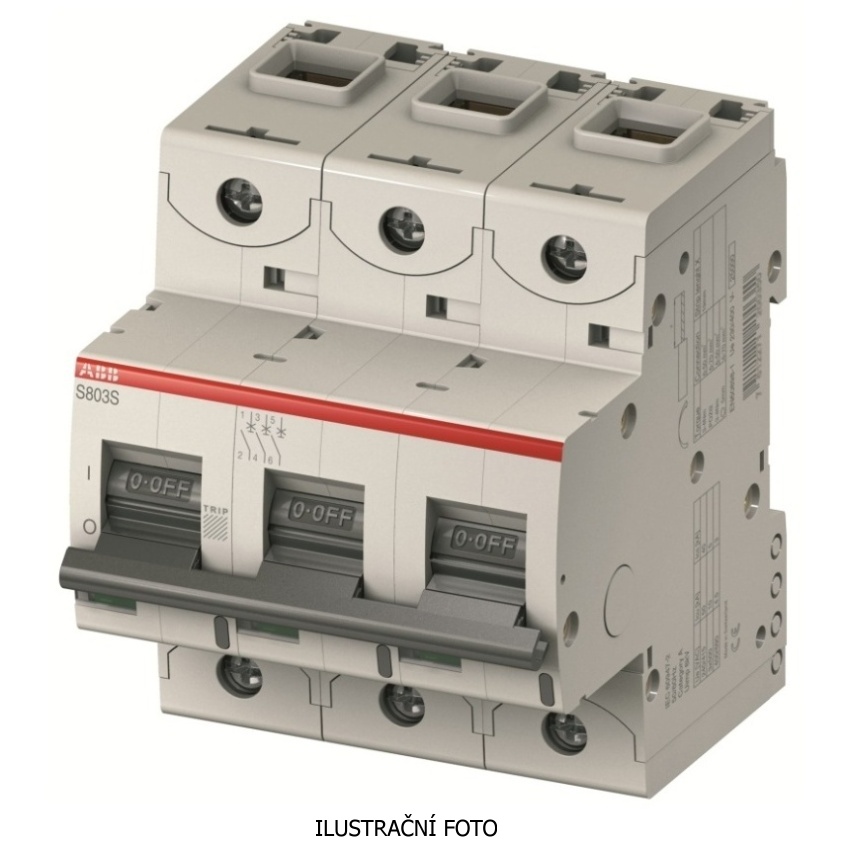

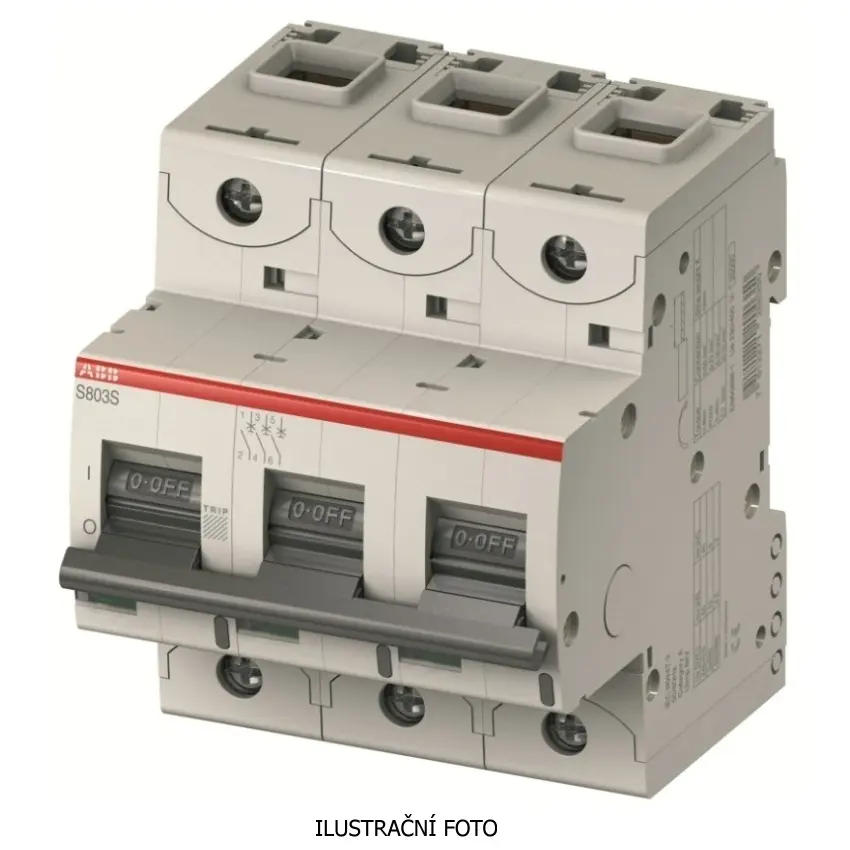

ABB JISTIČ S 803N C32

Výkonný miniaturní jistič řady S800N s klecovými svorkami. Funkce: kontrola a ochrana obvo... Zobrazit více

Výrobce: ABB

Kód produktu: 81599362 Zkopírováno

Kód dodavatele: 2CCS893001R0324 Zkopírováno

EAN: 7612271204570 Zkopírováno

Jmenovitý proud: 32 A

Třída omezení energie: 3

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonný miniaturní jistič řady S800N s klecovými svorkami.

Funkce: kontrola a ochrana obvodů proti přetížením a zkratům všude tam, kde je požadována vysoká hodnota vypínací schopnosti. Ochrana odporových a induktivních zátěží s nízkým záběrným proudem. Velmi výhodný konstrukční prvek tam, kde je požadována selektivita vůči předřazenému kompaktnímu jističi nebo zálohování směrem k dalším, následně zařazeným miniaturním jističům. Použití: komerční a průmyslová sféra.
Název parametru Hodnota
Jmenovitý proud 32 A
Třída omezení energie 3
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 3
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 20 kA
Počet jištěných pólů 3
Vypínací charakteristika C
Krytí (IP) IP20
Stupeň znečištění 3
Druh napětí AC/DC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 36 kA
Montážní hloubka 82.5 mm
Kategorie přepětí 4
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 4.5
Společně spínaný neutrální vodič Ne
Jmenovité napětí 400 V
Připojitelný průřez vícedrátového vodiče 0 - 50 mm2
Jmenovité provozní napětí Ui 690 V
Připojitelný průřez jednodrátového vodiče 0 - 70 mm2
Teplota okolí během provozu -25 - 60 °C
Jmenovité impulzní výdržné napětí Uimp 8 kV
Ztrátový výkon 9.6 W
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
