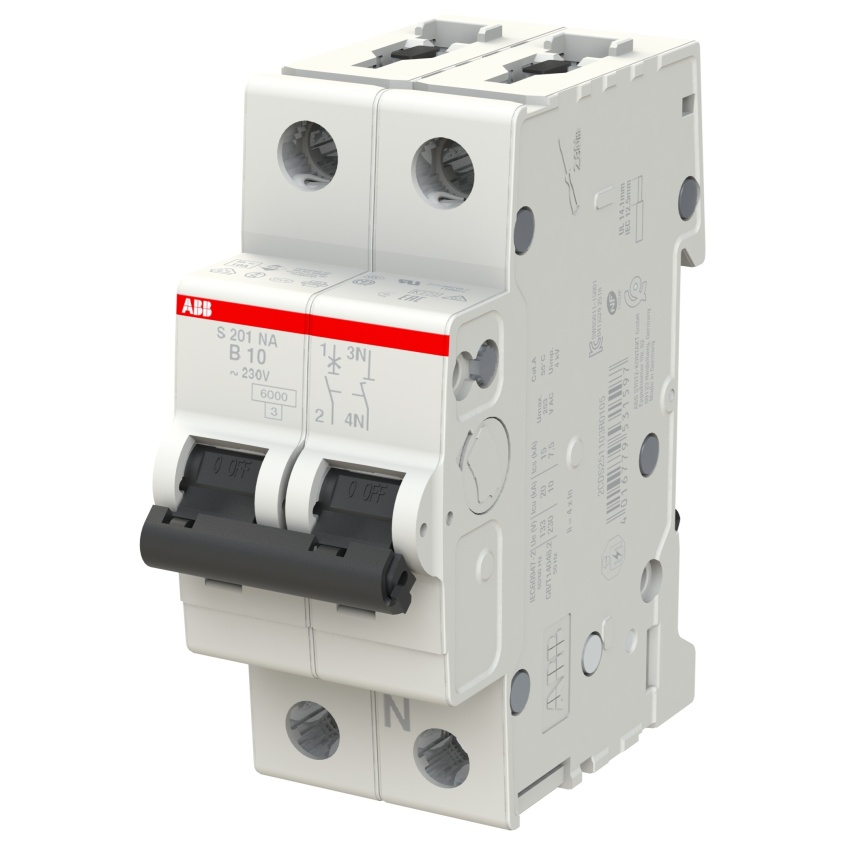

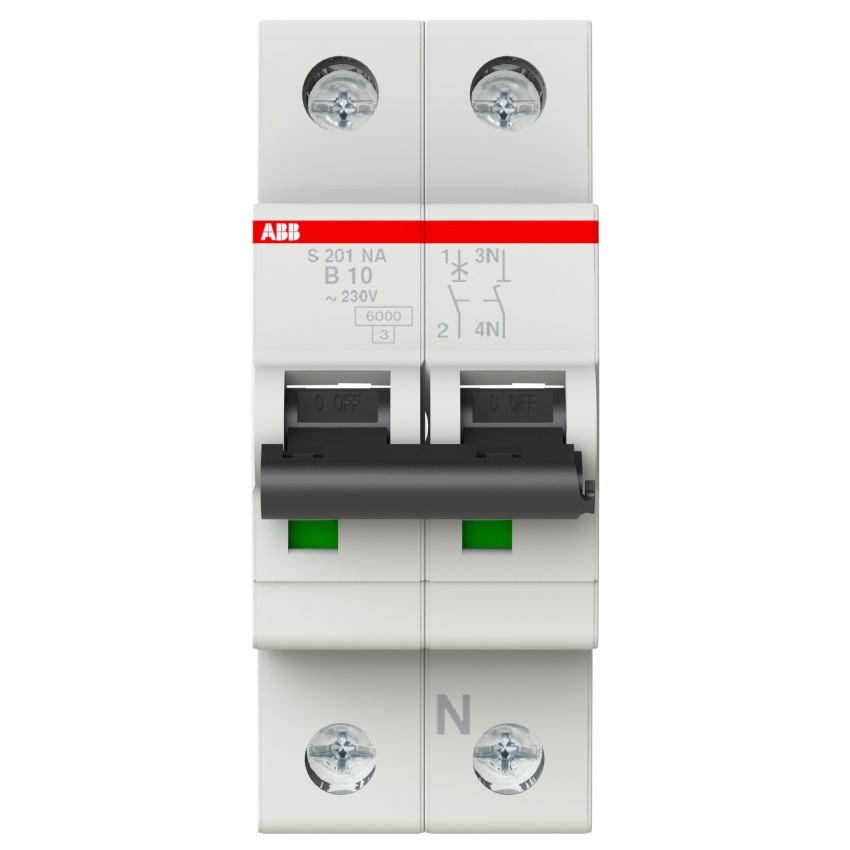

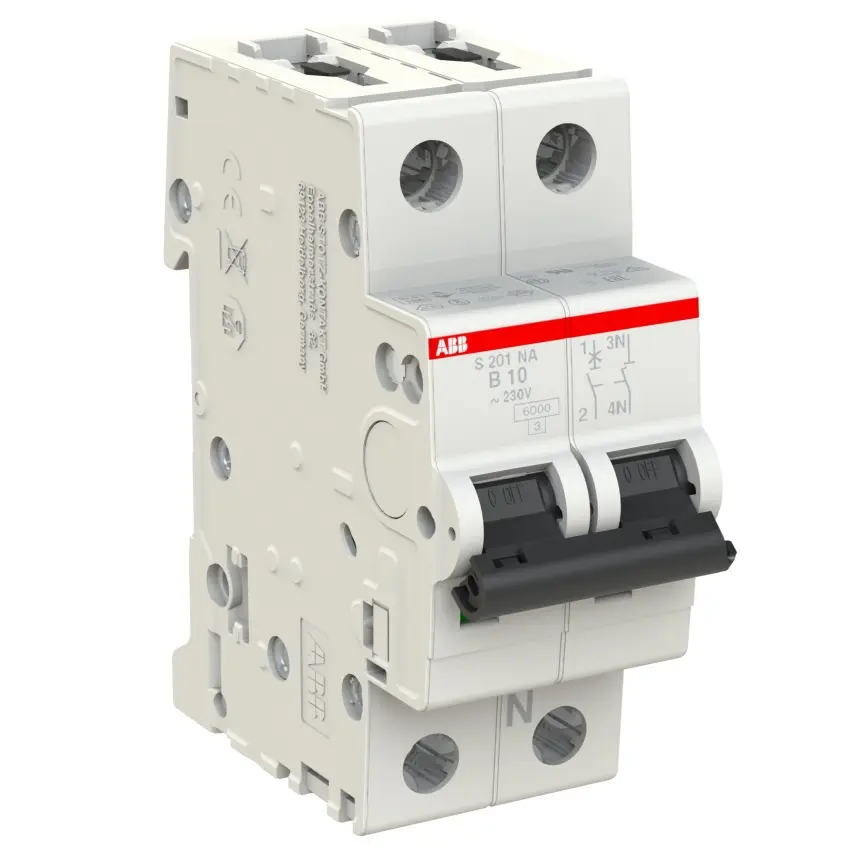

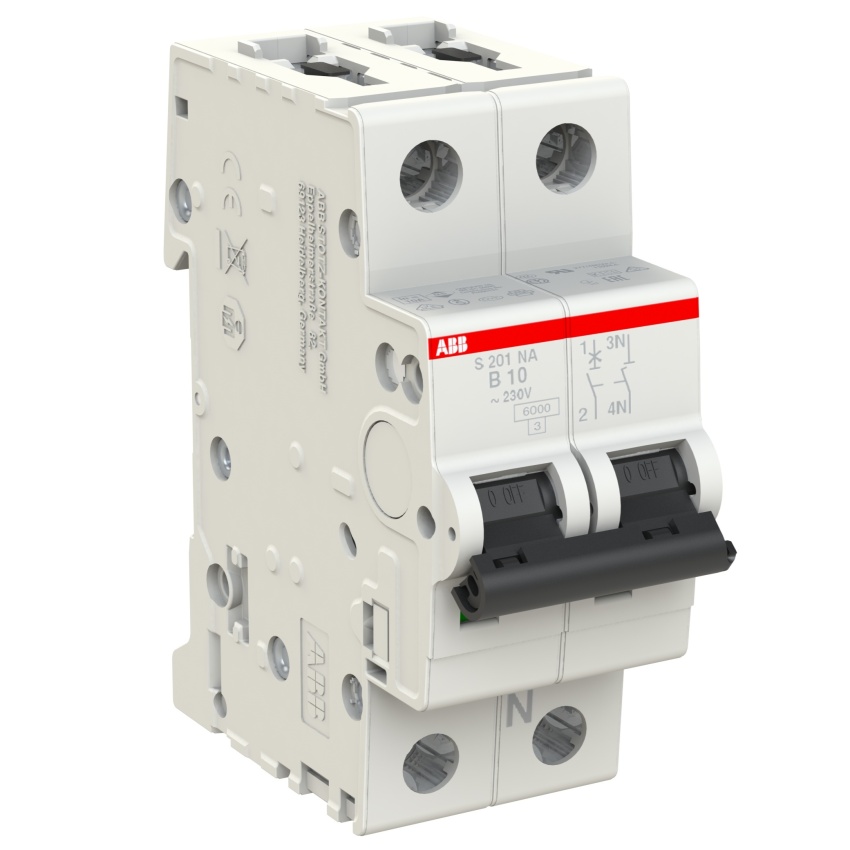

ABB JISTIČ S201-B10NA 1P+N 10A B 6KA

ABB S201-B10NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 10... Zobrazit více

Výrobce: ABB

Kód produktu: 82887227 Zkopírováno

Kód dodavatele: 2CDS251103R0105 Zkopírováno

EAN: 4016779531597 Zkopírováno

Montážní hloubka: 69 mm

Vypínací charakteristika: B

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB S201-B10NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 10 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
Název parametru Hodnota
Montážní hloubka 69 mm
Vypínací charakteristika B
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovitý proud 10 A
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 6 kA
Druh napětí AC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 10 kA
Kmitočet 50 - 60 Hz
Ztrátový výkon 4.2 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ano
Kategorie přepětí 3
Stupeň znečištění 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 2
Krytí (IP) IP20
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Chráněno proti výbuchu Ne
