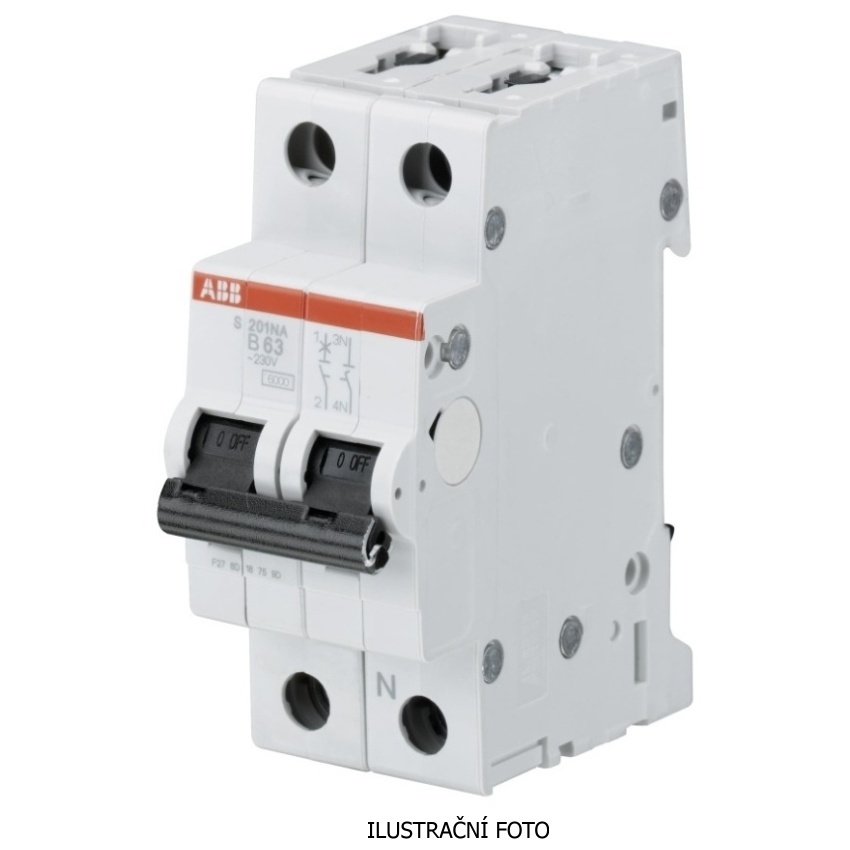

ABB JISTIČ S201-B20NA 1P+N 20A B 6KA

Modulární jistič řady S 200 s odpojením nulového vodiče. Charakteristika B: kontrola a och... Zobrazit více

Výrobce: ABB

Kód produktu: 80976188 Zkopírováno

Kód dodavatele: 2CDS251103R0205 Zkopírováno

EAN: 4016779531627 Zkopírováno

Jmenovitý proud: 20 A

Třída omezení energie: 3

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Modulární jistič řady S 200 s odpojením nulového vodiče. Charakteristika B: kontrola a ochrana obvodů proti přetížení a zkratům; ochrana osob a kabelů velké délky v napájecích systémech TN a IT.

Použití: domácnosti, komerční a průmyslová sféra.
Název parametru Hodnota
Jmenovitý proud 20 A
Třída omezení energie 3
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 2
Počet jištěných pólů 1
Vypínací charakteristika B
Krytí (IP) IP20
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 6 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Stupeň znečištění 3
Druh napětí AC
Montážní hloubka 69 mm
Kategorie přepětí 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 2
Společně spínaný neutrální vodič Ano
Jmenovité napětí 230 V
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Jmenovité provozní napětí Ui 440 V
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Teplota okolí během provozu -25 - 55 °C
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 10 kA
Ztrátový výkon 5 W
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
