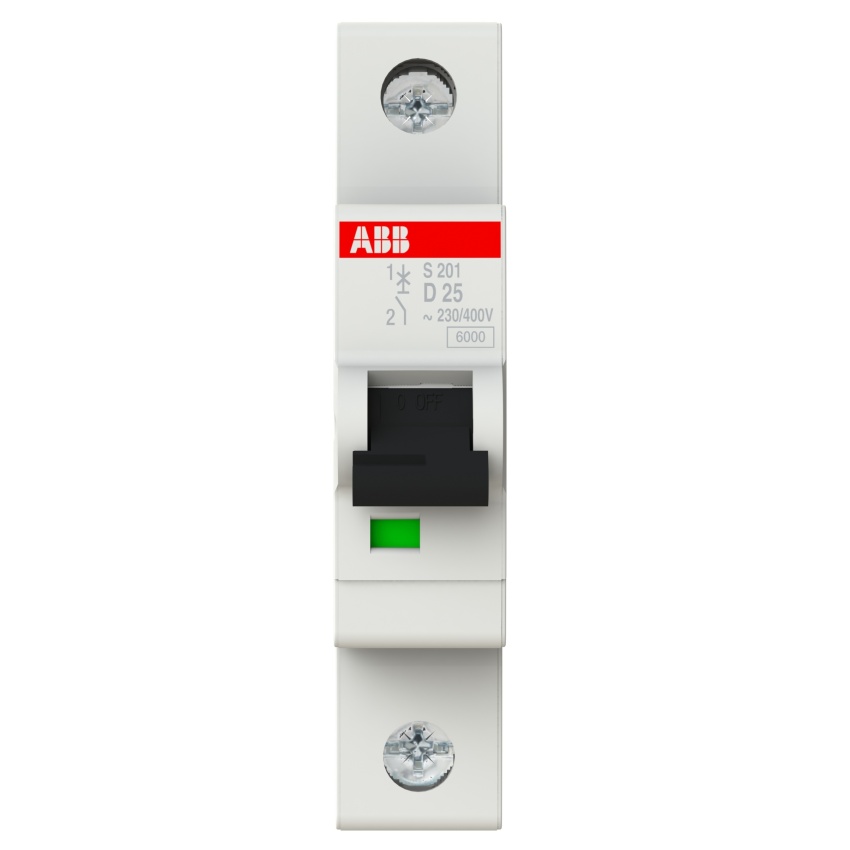

ABB JISTIČ S201-D25 1P 25A D 6KA

Modulární jistič řady S 200. Charakteristika D: kontrola a ochrana obvodů proti přetížení ... Zobrazit více

Výrobce: ABB

Kód produktu: 70999831 Zkopírováno

Kód dodavatele: 2CDS251001R0251 Zkopírováno

EAN: 4016779530057 Zkopírováno

Jmenovitý proud: 25 A

Třída omezení energie: 3

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Modulární jistič řady S 200. Charakteristika D: kontrola a ochrana obvodů proti přetížení a zkratům; ochrana obvodů, které napájí zátěže s vysokým záběrným proudem v okamžiku uzavření elektrického obvodu (NN/NN transformátory, výbojky).

Použití: domácnosti, komerční a průmyslová sféra.
Název parametru Hodnota
Jmenovitý proud 25 A
Třída omezení energie 3
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 1
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 6 kA
Počet jištěných pólů 1
Vypínací charakteristika D
Krytí (IP) IP20
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 6 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Stupeň znečištění 3
Druh napětí AC/DC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 10 kA
Montážní hloubka 69 mm
Kategorie přepětí 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 1
Společně spínaný neutrální vodič Ne
Jmenovité napětí 230 V
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Jmenovité provozní napětí Ui 440 V
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Teplota okolí během provozu -25 - 55 °C
Jmenovité impulzní výdržné napětí Uimp 4 kV
Ztrátový výkon 3.1 W
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
