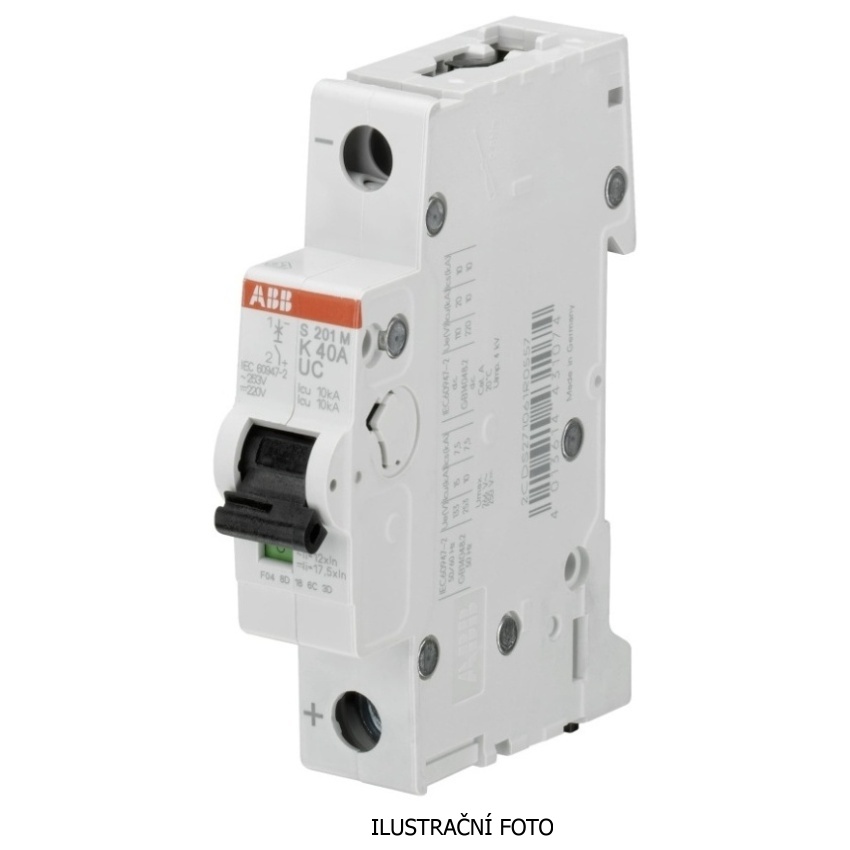

ABB JISTIČ S201M-Z6UC 1P 6A Z 10KA

Modulární jistič řady S200M UC - univerzální proudový rozsah. Charakteristika Z: řízení a ... Zobrazit více

Výrobce: ABB

Kód produktu: 81682389 Zkopírováno

Kód dodavatele: 2CDS271061R0378 Zkopírováno

EAN: 4013614431180 Zkopírováno

Jmenovitý proud: 6 A

Třída omezení energie: 3

Kmitočet: 50 - 60 Hz

Počet pólů (celkem): 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Modulární jistič řady S200M UC - univerzální proudový rozsah. Charakteristika Z: řízení a ochrana obvodů proti přetížení a zkratům; ochrana osob a velkých délek kabelů v napájecích systémech TN a IT. Verze vyhrazená pro použití ve stejnosměrných obvodech. Aplikace: průmyslové použití.

U stejnosměrných aplikací (DC) je třeba zohlednit polaritu přístroje!
Název parametru Hodnota
Jmenovitý proud 6 A
Třída omezení energie 3
Kmitočet 50 - 60 Hz
Počet pólů (celkem) 1
Počet jištěných pólů 1
Vypínací charakteristika Z
Krytí (IP) IP20
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Stupeň znečištění 3
Druh napětí AC/DC
Montážní hloubka 69 mm
Kategorie přepětí 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 1
Společně spínaný neutrální vodič Ne
Jmenovité napětí 230 V
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Jmenovité provozní napětí Ui 440 V
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Teplota okolí během provozu -25 - 55 °C
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 10 kA
Ztrátový výkon 2.6 W
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
