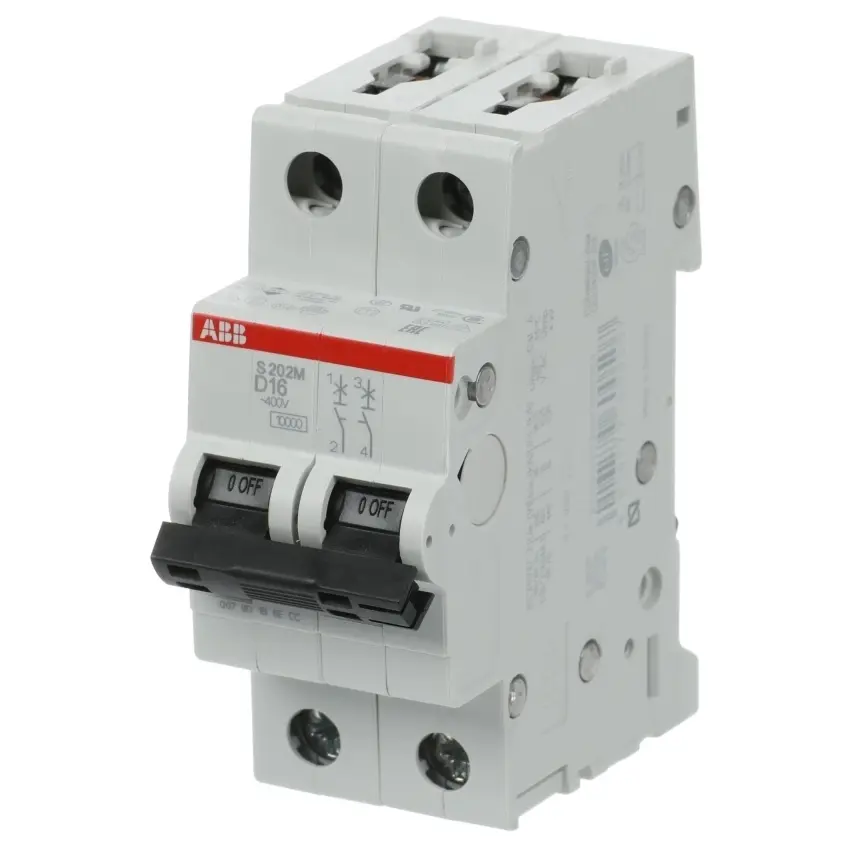

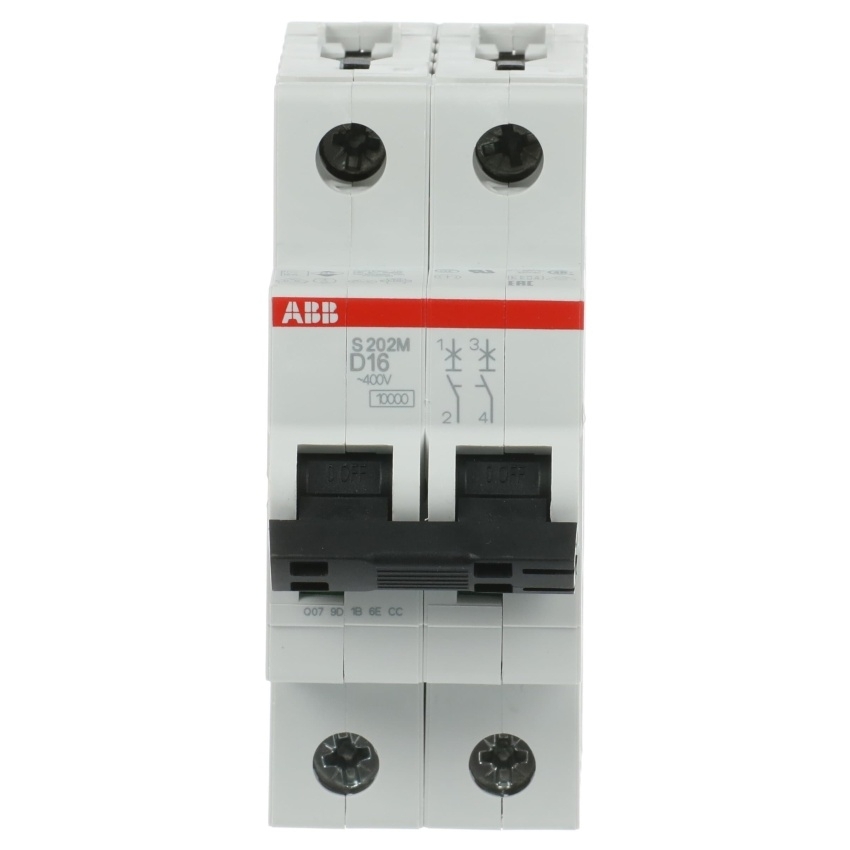

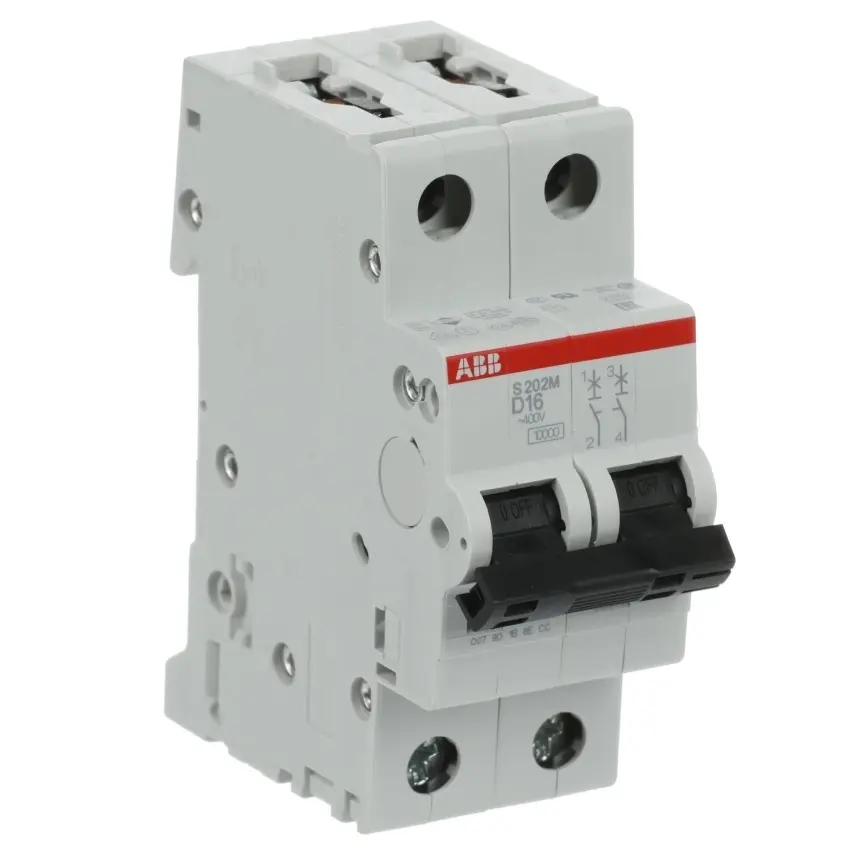

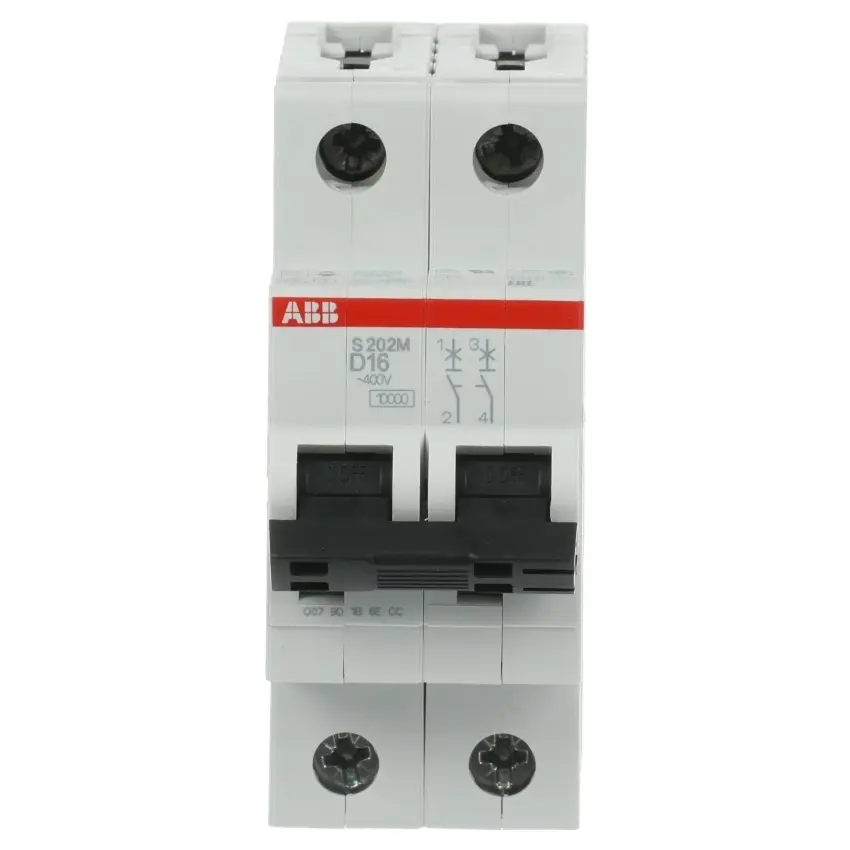

ABB JISTIČ S202M-D16

83723661_ABB_Foto1.jpg 83723661_ABB_Foto2.jpg 83723661_ABB_Foto3.jpg
Miniaturní jistič ABB S202M-D16 z řady S200M v provedení 2P s jmenovitým proudem 16 A a vy... Zobrazit více

Výrobce: ABB

Kód produktu: 83723661 Zkopírováno

Kód dodavatele: 2CDS272001R0161 Zkopírováno

EAN: 4016779600507 Zkopírováno

Montážní hloubka: 69 mm

Vypínací charakteristika: D

Počet pólů (celkem): 2

Počet jištěných pólů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
​

Miniaturní jistič ABB S202M-D16 z řady S200M v provedení 2P s jmenovitým proudem 16 A a vypínací charakteristikou D je určen pro rezidenční, komerční a průmyslové aplikace.

Miniaturní jistič ABB S202M-D16 patří do produktové řady System pro M compact S200M a je proudově omezující. Je vybaven zpožděným tepelným vypínacím mechanismem pro ochranu proti přetížení a elektromechanickým vypínacím mechanismem pro ochranu proti zkratu. Provedení 2P, jmenovitý proud 16 A a vypínací charakteristika D odpovídají katalogovým údajům této varianty. Jističe řady S200M splňují normy IEC/EN 60898-1 a IEC/EN 60947-2, což umožňuje jejich použití v rezidenčních, komerčních a průmyslových aplikacích. Na řadu S200M lze namontovat pomocný kontakt s montáží zespodu, což ušetří 50 % místa.

Klíčové vlastnosti

  • Miniaturní jistič řady S200M
  • Provedení 2P
  • Jmenovitý proud 16 A
  • Vypínací charakteristika D
  • Proudově omezující provedení
  • Zpožděný tepelný vypínací mechanismus pro ochranu proti přetížení
  • Elektromechanický vypínací mechanismus pro ochranu proti zkratu
  • Vypínací schopnost až 10 kA při 230/400 V AC
  • Splňuje normy IEC/EN 60898-1 a IEC/EN 60947-2
  • Určeno pro rezidenční, komerční a průmyslové aplikace
  • Možnost montáže pomocného kontaktu zespodu
  • Montáž pomocného kontaktu zespodu ušetří 50 % místa
Název parametru Hodnota
Montážní hloubka 69 mm
Vypínací charakteristika D
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovitý proud 16 A
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Druh napětí AC/DC
Kmitočet 50 - 60 Hz
Ztrátový výkon 5 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 2
Krytí (IP) IP20
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Chráněno proti výbuchu Ne
Všechny parametry
Název parametru Hodnota
Montážní hloubka 69 mm
Vypínací charakteristika D
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovitý proud 16 A
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Druh napětí AC/DC
Kmitočet 50 - 60 Hz
Ztrátový výkon 5 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 2
Krytí (IP) IP20
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Chráněno proti výbuchu Ne
