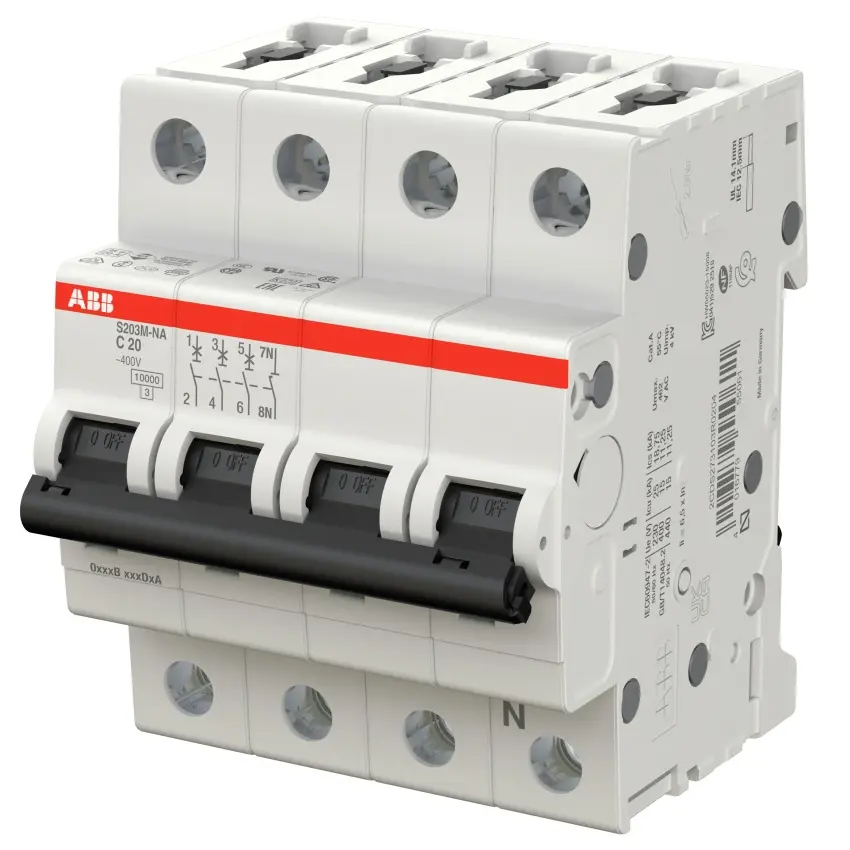

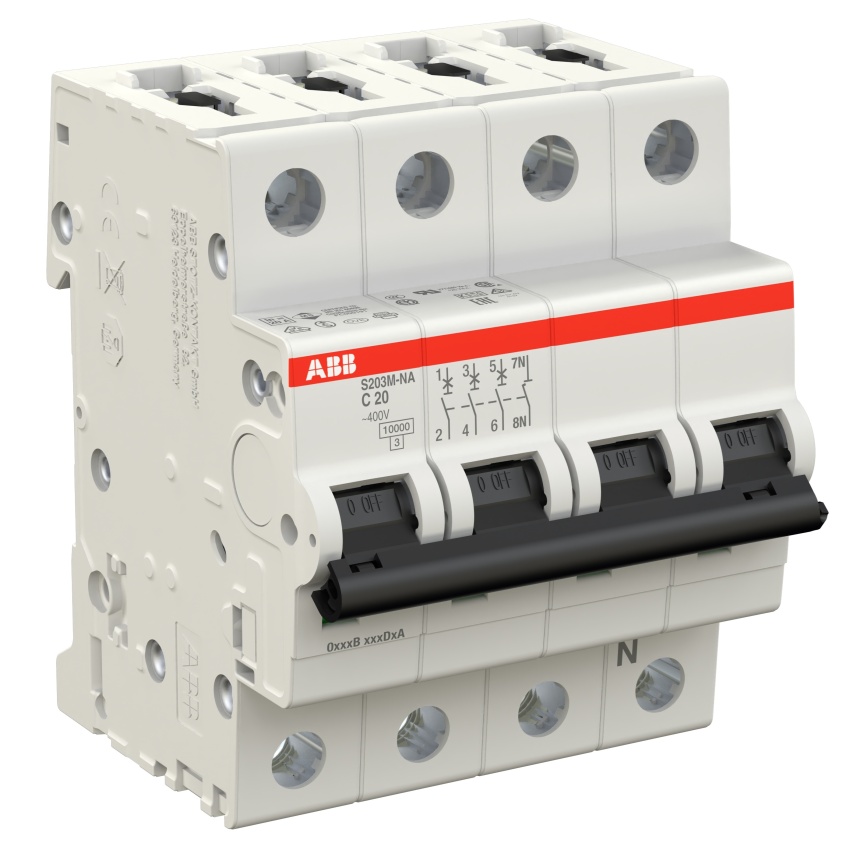

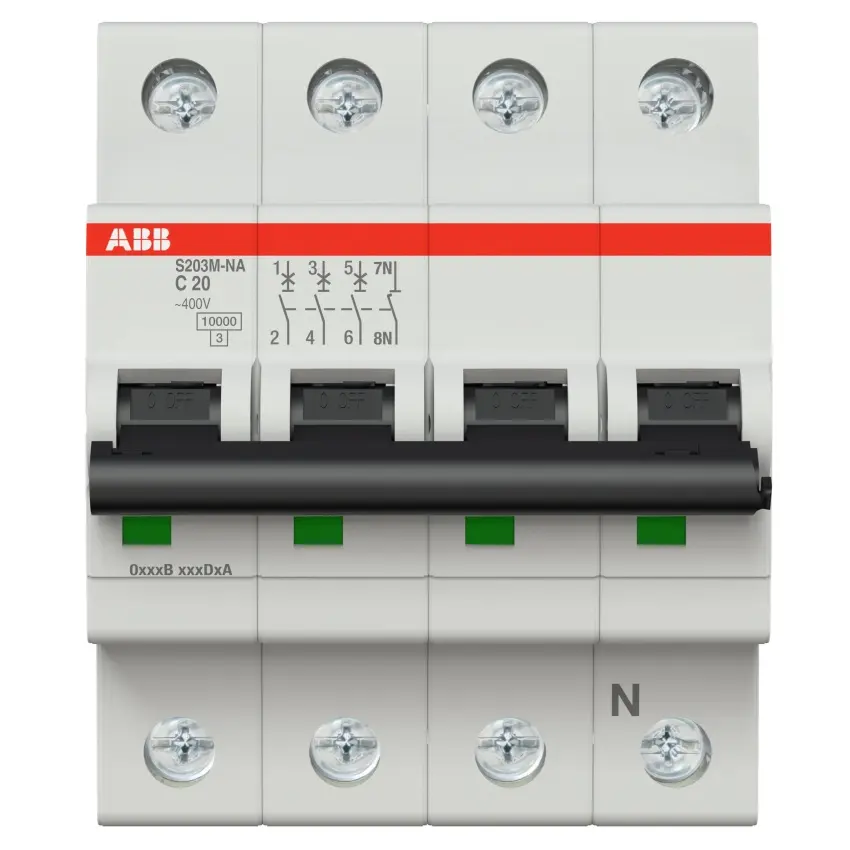

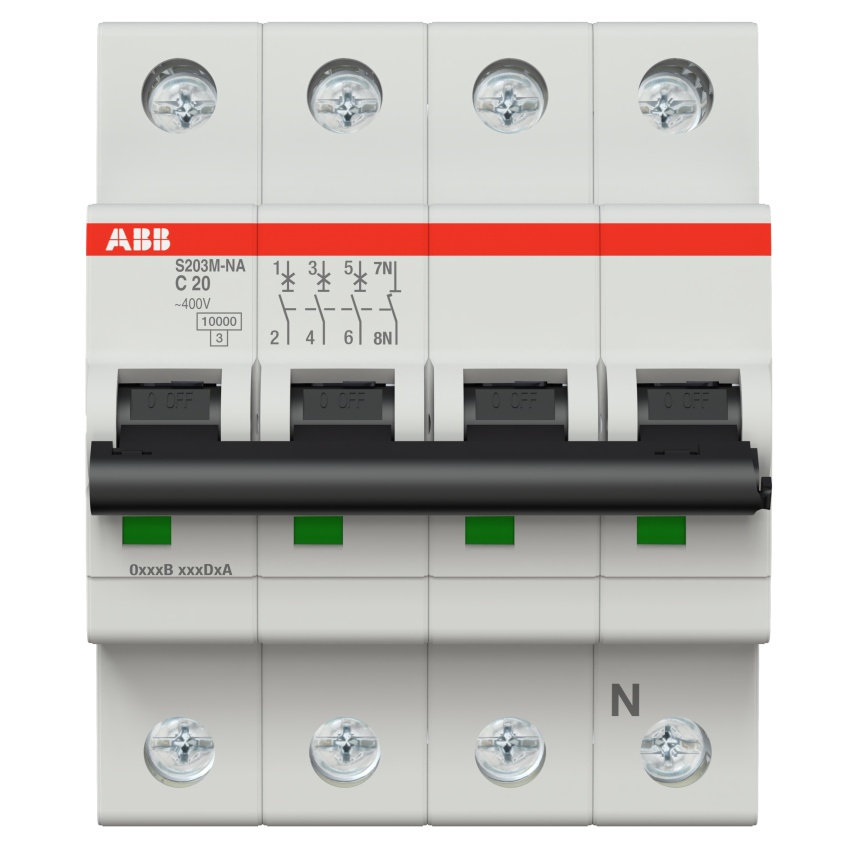

ABB JISTIČ S203M-C20NA 2CDS273103R0204

ABB S203M-C20NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 2... Zobrazit více

Výrobce: ABB

Kód produktu: 83099146 Zkopírováno

Kód dodavatele: 2CDS273103R0204 Zkopírováno

EAN: 4016779550611 Zkopírováno

Montážní hloubka: 69 mm

Vypínací charakteristika: C

Počet pólů (celkem): 4

Počet jištěných pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB S203M-C20NA; 3 fázový jistič s odpojením nulového vodiče (3+NA), jmenovitý proud In: 20 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
Název parametru Hodnota
Montážní hloubka 69 mm
Vypínací charakteristika C
Počet pólů (celkem) 4
Počet jištěných pólů 3
Jmenovitý proud 20 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Druh napětí AC
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 25 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 15 kA
Kmitočet 50 - 60 Hz
Ztrátový výkon 10 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ano
Kategorie přepětí 3
Stupeň znečištění 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 4
Krytí (IP) IP20
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Chráněno proti výbuchu Ne
