ABB JISTIČ S301P-C4 1 FÁZ. IN=4A C ICN=25KA 2CDS381001R0044

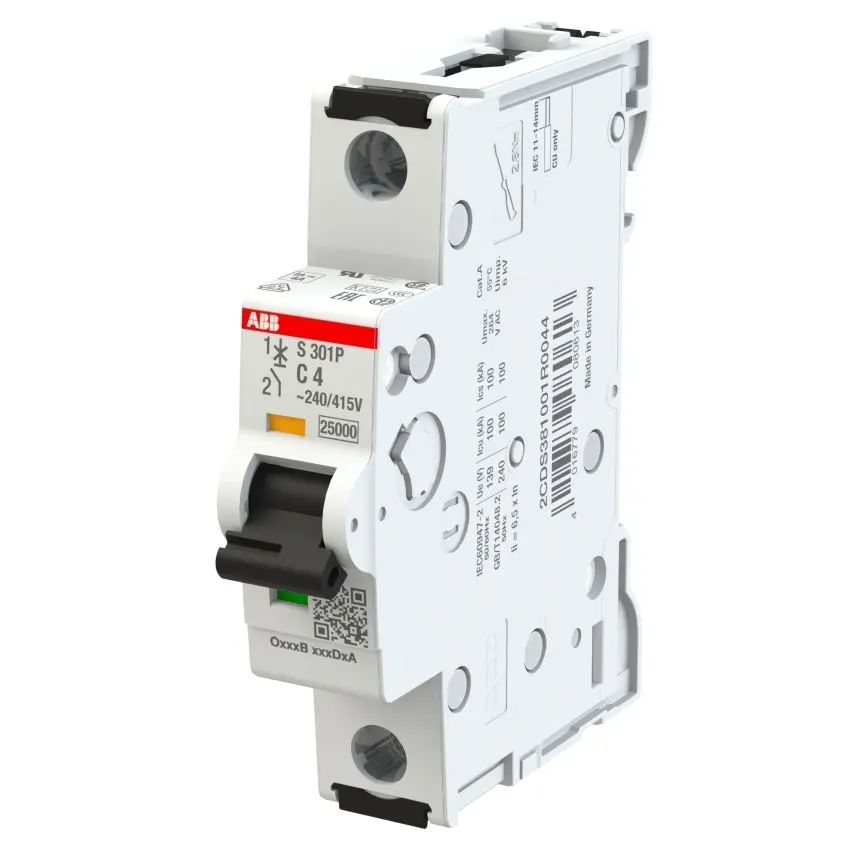

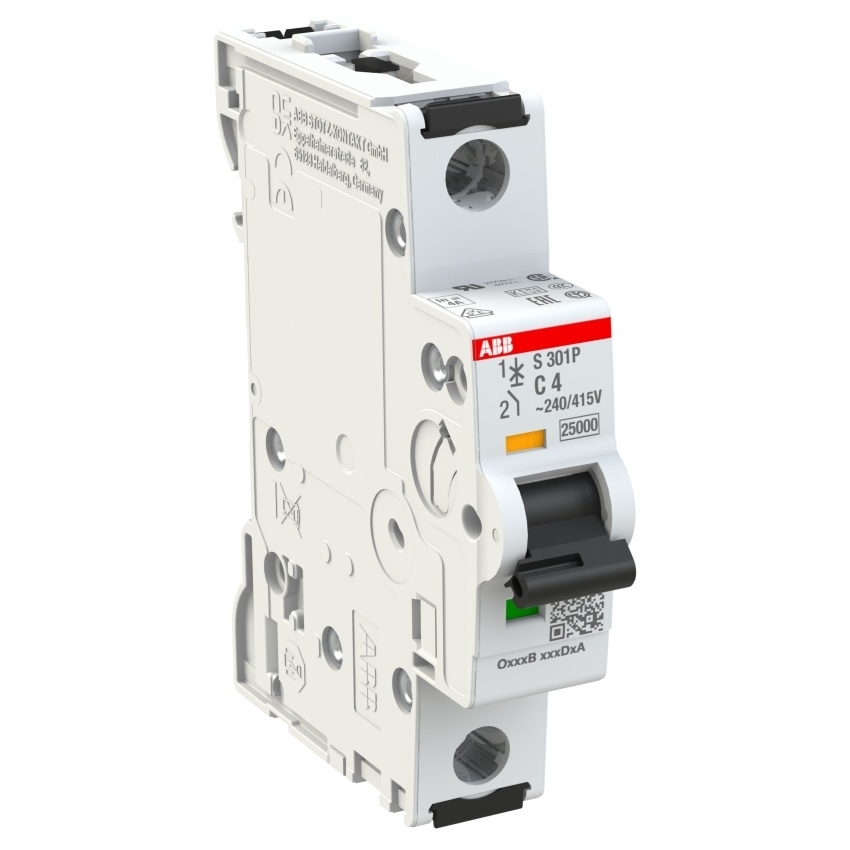

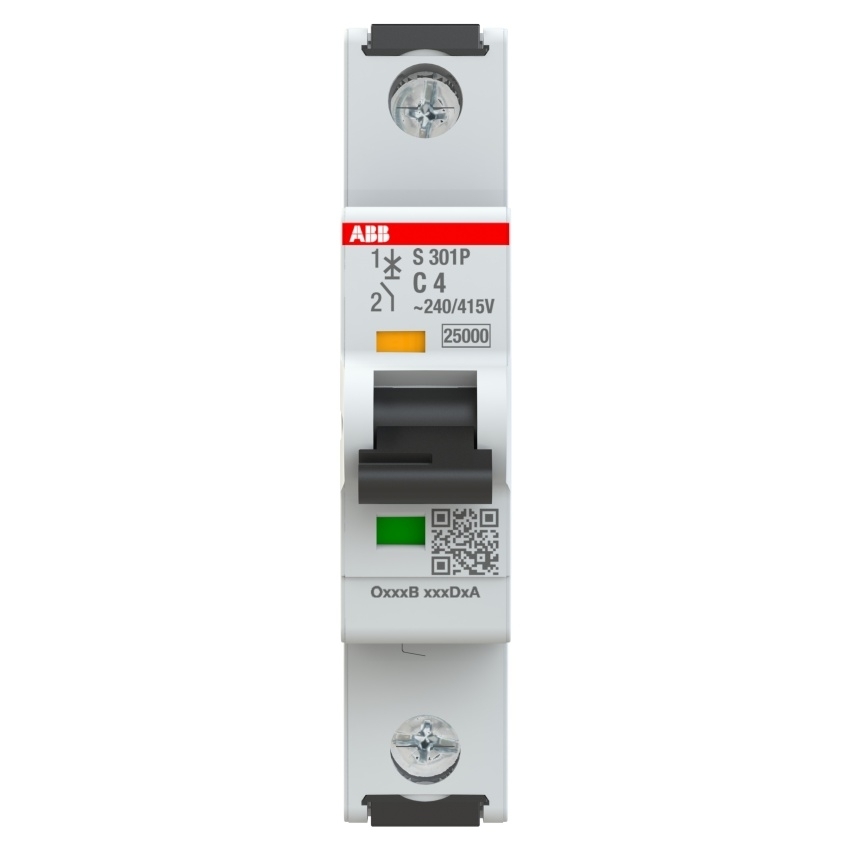

83721909_ABB_Foto1.jpg 83721909_ABB_Foto2.jpg 83721909_ABB_Foto3.jpg
Miniaturní jistič ABB S301P-C4 v provedení 1P s jmenovitým proudem 4 A a vypínací charakte... Zobrazit více

Výrobce: ABB

Kód produktu: 83721909 Zkopírováno

Kód dodavatele: 2CDS381001R0044 Zkopírováno

EAN: 4016779080613 Zkopírováno

Montážní hloubka: 69 mm

Vypínací charakteristika: C

Počet pólů (celkem): 1

Počet jištěných pólů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
​

Miniaturní jistič ABB S301P-C4 v provedení 1P s jmenovitým proudem 4 A a vypínací charakteristikou C je určen pro ochranu průmyslových instalací před přetížením a zkraty.

Miniaturní jistič ABB S301P-C4 patří do řady S300P. Provedení 1P, jmenovitý proud 4 A a vypínací charakteristika C odpovídají katalogovým údajům této varianty. Jističe řady S300P zajišťují ochranu průmyslových instalací před přetížením a zkraty. Tento produkt je vyroben v souladu s mezinárodními normami IEC a UL pro trhy, kde je to vyžadováno.

Klíčové vlastnosti

  • Miniaturní jistič řady S300P
  • Provedení 1P
  • Jmenovitý proud 4 A
  • Vypínací charakteristika C
  • Vypínací schopnost 25 kA
  • Ochrana průmyslových instalací před přetížením a zkraty
  • Vyroben v souladu s mezinárodními normami IEC a UL
Název parametru Hodnota
Montážní hloubka 69 mm
Vypínací charakteristika C
Počet pólů (celkem) 1
Počet jištěných pólů 1
Jmenovitý proud 4 A
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 6 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 100 kA
Druh napětí AC/DC
Kmitočet 50 - 60 Hz
Ztrátový výkon 1.4 W
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 4
Stupeň znečištění 3
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 1
Krytí (IP) IP20
Teplota okolí během provozu -40 - 70 °C
Připojitelný průřez vícedrátového vodiče 0.75 - 25 mm2
Připojitelný průřez jednodrátového vodiče 0.75 - 35 mm2
Chráněno proti výbuchu Ne
