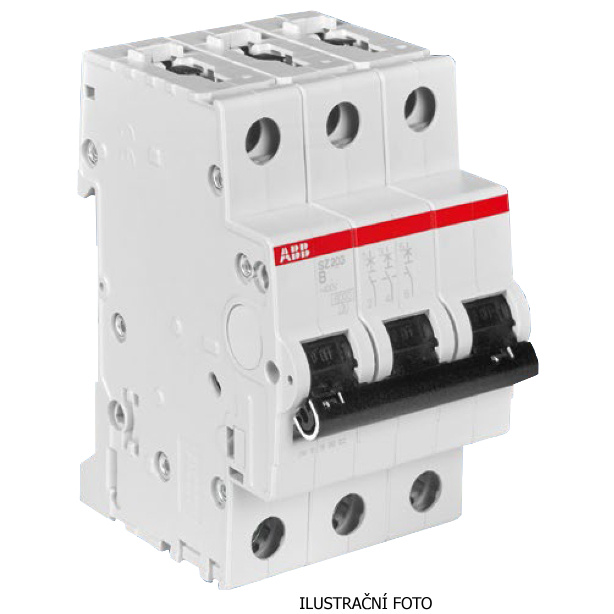

ABB JISTIČ SZ203-B20 3F 20A B 6KA
Výrobce: ABB
Kód produktu: 81782847 Zkopírováno
Kód dodavatele: 2CDS253025R0205 Zkopírováno
EAN: 4016779996440 Zkopírováno
Jmenovitý proud: 20 A
Třída omezení energie: 3
Kmitočet: 50 - 60 Hz
Počet pólů (celkem): 3
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Miniaturní jistič SZ203-B20 z řady M compact od ABB je vybaven dvěma spouštěcími mechanismy: zpožděnou tepelnou spouští pro ochranu proti přetížení a elektromechanickou spouští pro ochranu proti zkratu. Tento výrobek je dostupný v různých konfiguracích, včetně jednopólových a třípólových variant, a splňuje normu IEC/EN 60898-1, což umožňuje jeho použití v rezidenčních i komerčních aplikacích. Díky proudovému omezení zajišťuje spolehlivou ochranu elektrických obvodů až do hodnoty 63 A.
Klíčové vlastnosti
- Proudové omezení
- Tepelná spoušť pro přetížení
- Elektromechanická spoušť pro zkrat
- Dostupné charakteristiky B a C
- Konfigurace 1P a 3P
- Splňuje IEC/EN 60898-1
| Název parametru | Hodnota |
|---|---|
| Jmenovitý proud | 20 A |
| Třída omezení energie | 3 |
| Kmitočet | 50 - 60 Hz |
| Počet pólů (celkem) | 3 |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) | 6 kA |
| Počet jištěných pólů | 3 |
| Vypínací charakteristika | B |
| Krytí (IP) | IP2X |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 6 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 10 kA |
| Stupeň znečištění | 3 |
| Druh napětí | AC/DC |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 10 kA |
| Montážní hloubka | 69 mm |
| Kategorie přepětí | 3 |
| Vhodné pro instalaci pod omítku | Ne |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Šířka v modulárních jednotkách | 3 |
| Společně spínaný neutrální vodič | Ne |
| Jmenovité napětí | 400 V |
| Připojitelný průřez vícedrátového vodiče | 0 - 35 mm2 |
| Jmenovité provozní napětí Ui | 440 V |
| Připojitelný průřez jednodrátového vodiče | 0 - 25 mm2 |
| Teplota okolí během provozu | -25 - 55 °C |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Název parametru | Hodnota |
|---|---|
| Jmenovitý proud | 20 A |
| Třída omezení energie | 3 |
| Kmitočet | 50 - 60 Hz |
| Počet pólů (celkem) | 3 |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) | 6 kA |
| Počet jištěných pólů | 3 |
| Vypínací charakteristika | B |
| Krytí (IP) | IP2X |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 6 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 10 kA |
| Stupeň znečištění | 3 |
| Druh napětí | AC/DC |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 10 kA |
| Montážní hloubka | 69 mm |
| Kategorie přepětí | 3 |
| Vhodné pro instalaci pod omítku | Ne |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Šířka v modulárních jednotkách | 3 |
| Společně spínaný neutrální vodič | Ne |
| Jmenovité napětí | 400 V |
| Připojitelný průřez vícedrátového vodiče | 0 - 35 mm2 |
| Jmenovité provozní napětí Ui | 440 V |
| Připojitelný průřez jednodrátového vodiče | 0 - 25 mm2 |
| Teplota okolí během provozu | -25 - 55 °C |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
