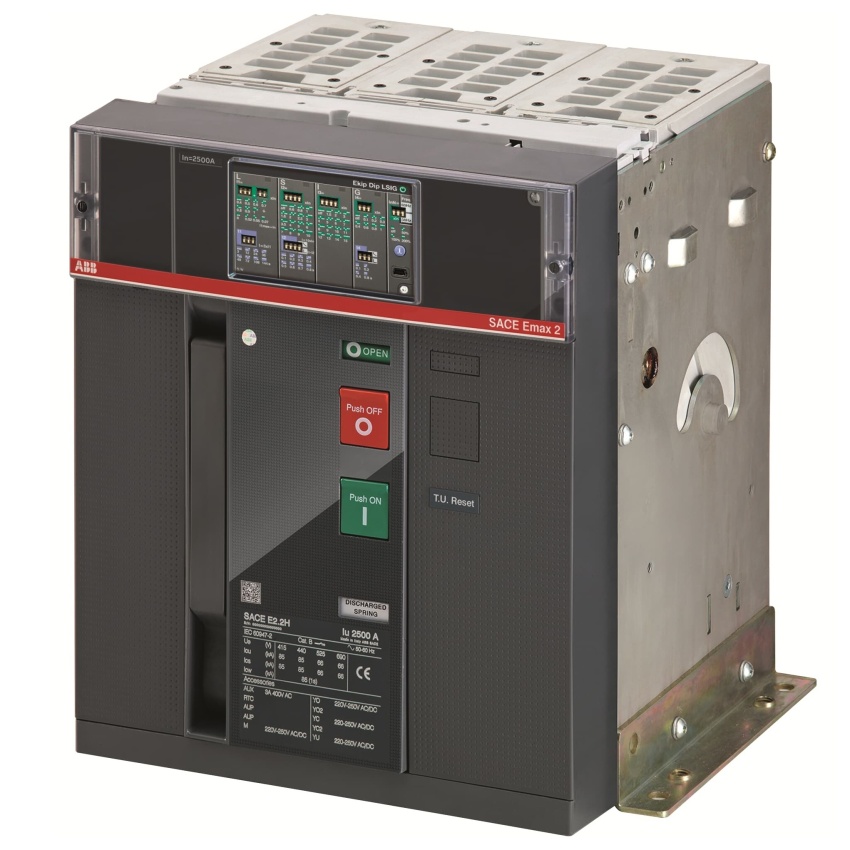

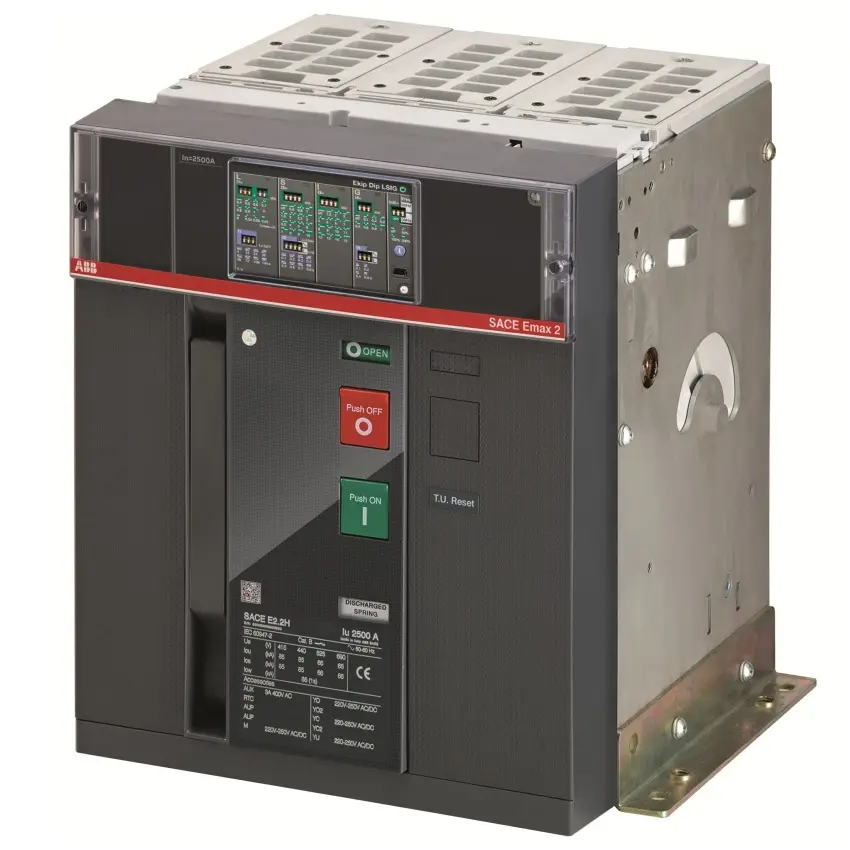

ABB JISTIČ VÝKON. E2.2N 2500 EKIP DIP LI 3P FHR 1SDA071061R0001

Výkonový jistič ABB E2.2N 2500 EKIP DIP LI 3P FHR s kódem 1SDA071061R0001 nabízí spolehliv... Zobrazit více

Výrobce: ABB

Kód produktu: 81888137 Zkopírováno

Kód dodavatele: 1SDA071061R0001 Zkopírováno

EAN: 8015644749118 Zkopírováno

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Jmenovitý trvalý proud Iu: 2500 A

Počet pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový jistič ABB E2.2N 2500 EKIP DIP LI 3P FHR s kódem 1SDA071061R0001 nabízí spolehlivou ochranu elektrických obvodů. Disponuje třemi póly a je určen pro průmyslové aplikace.

ABB jistič výkonový E2.2N 2500 EKIP DIP LI 3P FHR je navržen pro ochranu elektrických zařízení před přetížením a zkratem. Tento třípólový jistič umožňuje přesné nastavení parametrů díky modulu EKIP DIP LI. Je vhodný pro použití v průmyslových instalacích, kde je vyžadována vysoká spolehlivost a bezpečnost provozu.

Klíčové vlastnosti

  • Výkonový jistič ABB E2.2N 2500
  • Třípólový provedení (3P)
  • Modul EKIP DIP LI pro nastavení parametrů
  • Ochrana proti přetížení a zkratu
  • Průmyslové použití
Název parametru Hodnota
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý trvalý proud Iu 2500 A
Počet pólů 3
Rozsah nastavení spouště na přetížení 1000 - 2500 A
Počet pomocných kontaktů jako měnič 4
Krytí (IP) IP30
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Typ ovládacího prvku Tlačítko
K dispozici hlásič spuštění Ano
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 66 kA
Nastavitelný rozsah nezpožděné zkratové spouště 3750 - 37500 A
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Motorový pohon volitelný Ano
S podpěťovou spouští Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovité napětí 690 - 690 V
Volitelná montáž na DIN lištu Ne
Kompletní přístroj s ochrannou jednotkou Ano
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Poloha přípojky pro hlavní proudový obvod Zadní strana
