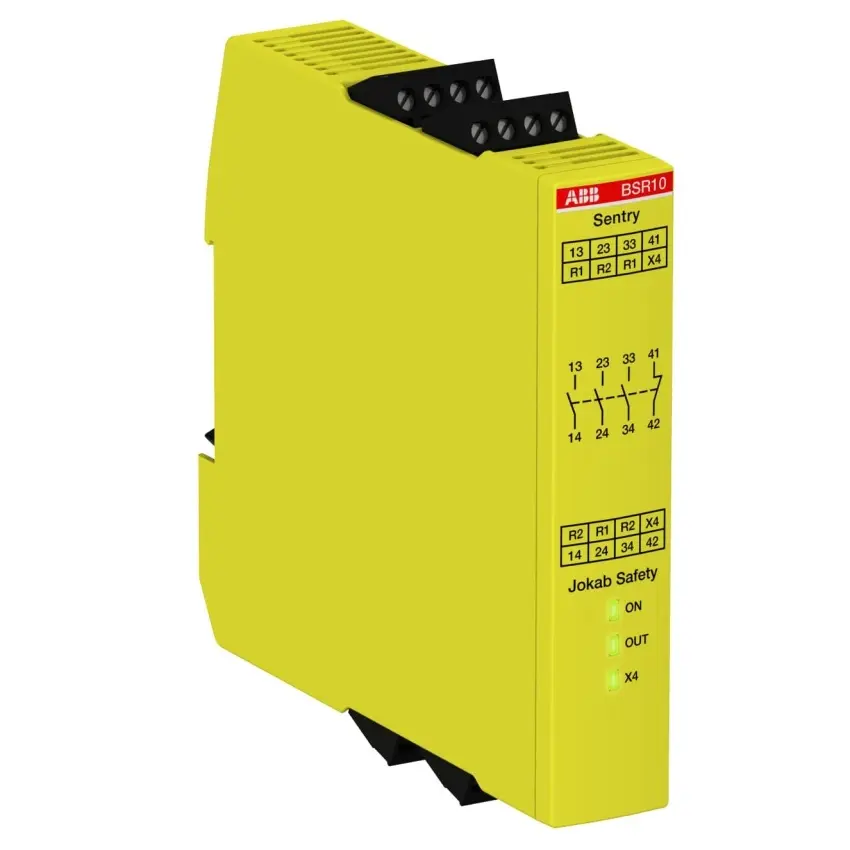

ABB JOKAB SAFETY RELÉ BEZPEČNOSTNÍ SENTRY BSR10 24VDC 2TLA010040R0000

Sentry BSR10 je bezpečnostní relé s výstupy 3NO+1NC a napájením 24 VDC pro monitorování be... Zobrazit více

Výrobce: ABB

Kód produktu: 81897094 Zkopírováno

Kód dodavatele: 2TLA010040R0000 Zkopírováno

EAN: 7350024483253 Zkopírováno

S odnímatelnými svorkami: Ano

Vhodné pro kontrolu spínačů přiblížení: Ne

Provedení: Základní přístroj

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Sentry BSR10 je bezpečnostní relé s výstupy 3NO+1NC a napájením 24 VDC pro monitorování bezpečnostních zařízení a rozšíření počtu bezpečných výstupů.

Sentry BSR10 od ABB slouží k monitorování bezpečnostních zařízení, jako jsou nouzové zastavení, přímo v napájecím obvodu relé. Nabízí vysokou flexibilitu díky možnostem rozšíření počtu bezpečných výstupů a variantám s displejem pro přednastavené konfigurace a snadnější diagnostiku. Modely disponují přesným časovačem s nastavitelným rozsahem až 999 sekund a vysokou proudovou kapacitou až 6 A, což eliminuje potřebu mezilehlých kontaktorů.

Klíčové vlastnosti

  • Výstupy relé 3NO+1NC
  • Napájení 24 VDC
  • Možnost rozšíření bezpečných výstupů
  • Přesný časovač s nastavitelným rozsahem 0-999 s
  • Vysoká proudová kapacita až 6 A
  • Varianty s displejem pro snadnou konfiguraci a diagnostiku
Název parametru Hodnota
S odnímatelnými svorkami Ano
Vhodné pro kontrolu spínačů přiblížení Ne
Provedení Základní přístroj
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Počet výstupů, funkce hlášení, se zpožděním, polovodič 0
Bezpečnostní typ dle IEC 61496-1 Bez
Počet výstupů, funkce hlášení, se zpožděním, s kontaktem 0
Počet výstupů, funkce hlášení, bez zpoždění, polovodič 0
S certifikací dle UL Ano
Počet výstupů, funkce hlášení, bez zpoždění, s kontaktem 1
Vhodné pro kontrolu ventilů Ne
Kategorie dle EN 954-1 4
Se zpětnovazebním obvodem Ano
Se spouštěcím vstupem Ano
Vhodné pro kontrolu magnetických spínačů Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Druh napětí pro ovládání DC
Vyhodnocení vstupů Jednokanálové a dvoukanálové
Typ el. připojení Šroubové připojení
Zpoždění rozpojení 0 - 0 min
Výška 120 mm
Výkonnost dle EN ISO 13849-1 Level e
Vhodné pro kontrolu obvodů nouzového vypnutí Ano
S funkcí ztlumení hlasitosti Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
S certifikací TÜV Ano
Počet výstupů, zajištěno, bez zpoždění, s kontaktem 3
Hloubka 120 mm
Počet výstupů, zajištěno, se zpožděním, s kontaktem 0
S certifikací pro BG BIA Ne
Úroveň bezpečnosti podle IEC 61508 3
Montáž na lištu možná Ano
Šířka 22.5 mm
Vhodné pro kontrolu optoelektronických ochranných zařízení Ne
Vhodné pro kontrolu dotykových senzorů Ne
Kategorie zastavení dle IEC 60204 0
Počet výstupů, zajištěno, bez zpoždění, polovodič 0
Počet výstupů, zajištěno, se zpožděním, polovodič 0
Vhodné pro kontrolu polohových spínačů Ne
