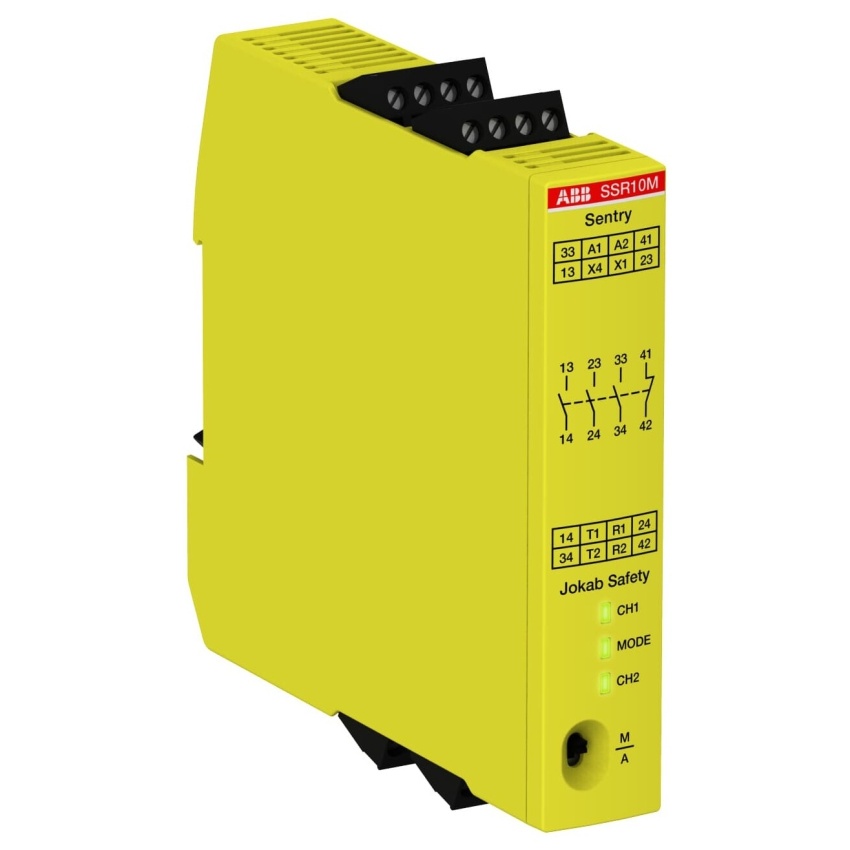

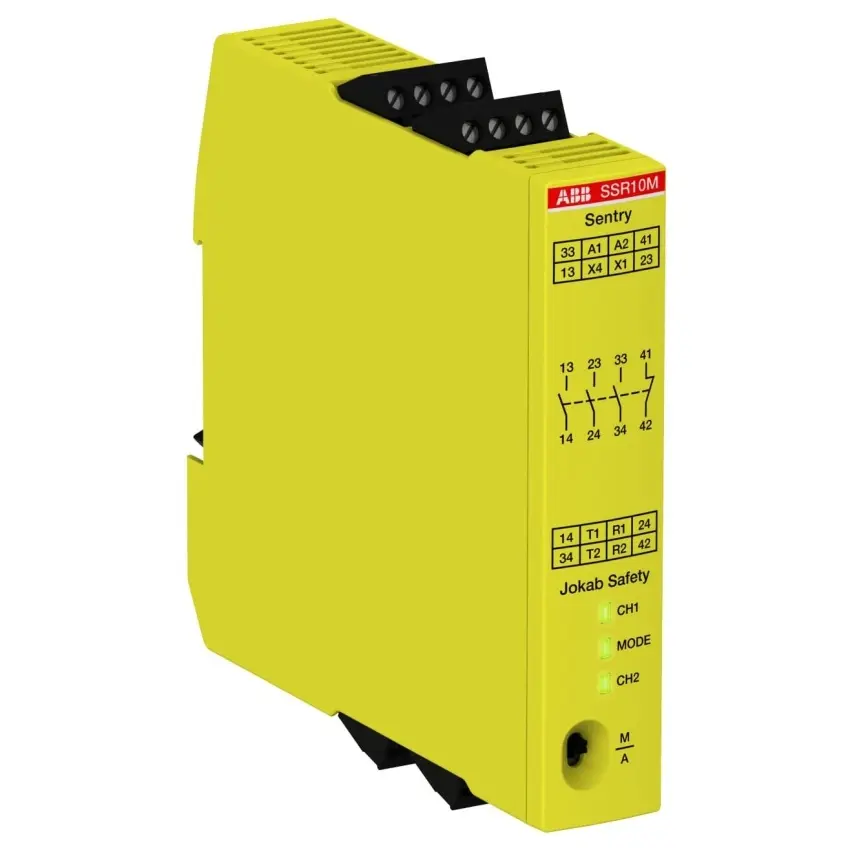

ABB JOKAB SAFETY RELÉ BEZPEČNOSTNÍ SENTRY SSR10M 85-265VAC/120-275VDC

Sentry SSR10M je bezpečnostní relé s výstupy 3NO+1NC a širokým napájecím rozsahem 85-265 V... Zobrazit více

Výrobce: ABB

Kód produktu: 82685113 Zkopírováno

Kód dodavatele: 2TLA010050R0100 Zkopírováno

EAN: 7350024483291 Zkopírováno

S odnímatelnými svorkami: Ano

Vhodné pro kontrolu spínačů přiblížení: Ne

Provedení: Ostatní

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 85 - 265 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Sentry SSR10M je bezpečnostní relé s výstupy 3NO+1NC a širokým napájecím rozsahem 85-265 VAC/120-375 VDC. Umožňuje monitorování bezpečnostních zařízení s manuálním nebo automatickým resetem.

Sentry SSR10M od ABB je bezpečnostní relé určené pro dozor bezpečnostních zařízení s kontakty, disponující dvěma ekvivalentními kanály. Nabízí volbu manuálního nebo automatického resetu pomocí přepínače na předním panelu a vysokou výstupní proudovou kapacitu až 6 A, což eliminuje potřebu mezilehlého kontaktoru. Modely s displejem poskytují přednastavené konfigurace a usnadňují diagnostiku, zatímco další varianty umožňují přesné časování s nastavitelným rozsahem až 999 sekund. Terminály jsou dostupné ve variantách s odnímatelnými push-in nebo šroubovými připojeními, přičemž k dispozici jsou i příslušenství pro označení a kódování svorek.

Klíčové vlastnosti

  • Výstupy 3NO+1NC
  • Napájení 85-265 VAC / 120-375 VDC
  • Dva ekvivalentní kanály pro monitorování bezpečnostních zařízení
  • Volba manuálního nebo automatického resetu
  • Vysoká proudová kapacita výstupu až 6 A
  • Varianty s displejem a přesným časováním
Název parametru Hodnota
S odnímatelnými svorkami Ano
Vhodné pro kontrolu spínačů přiblížení Ne
Provedení Ostatní
Jmenovité řídicí napájecí napětí Us AC 60 Hz 85 - 265 V
Počet výstupů, funkce hlášení, se zpožděním, polovodič 0
Bezpečnostní typ dle IEC 61496-1 Bez
Počet výstupů, funkce hlášení, se zpožděním, s kontaktem 0
Počet výstupů, funkce hlášení, bez zpoždění, polovodič 0
S certifikací dle UL Ano
Počet výstupů, funkce hlášení, bez zpoždění, s kontaktem 1
Vhodné pro kontrolu ventilů Ne
Kategorie dle EN 954-1 4
Se zpětnovazebním obvodem Ano
Se spouštěcím vstupem Ano
Vhodné pro kontrolu magnetických spínačů Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 85 - 265 V
Druh napětí pro ovládání AC/DC
Vyhodnocení vstupů Dvoukanálové
Typ el. připojení Šroubové připojení
Zpoždění rozpojení 0 - 0 min
Výška 120 mm
Výkonnost dle EN ISO 13849-1 Level e
Vhodné pro kontrolu obvodů nouzového vypnutí Ano
S funkcí ztlumení hlasitosti Ne
Jmenovité řídicí napájecí napětí Us DC 120 - 375 V
S certifikací TÜV Ano
Počet výstupů, zajištěno, bez zpoždění, s kontaktem 3
Hloubka 120 mm
Počet výstupů, zajištěno, se zpožděním, s kontaktem 0
S certifikací pro BG BIA Ne
Úroveň bezpečnosti podle IEC 61508 3
Montáž na lištu možná Ano
Šířka 22.5 mm
Vhodné pro kontrolu optoelektronických ochranných zařízení Ne
Vhodné pro kontrolu dotykových senzorů Ne
Kategorie zastavení dle IEC 60204 0
Počet výstupů, zajištěno, bez zpoždění, polovodič 0
Počet výstupů, zajištěno, se zpožděním, polovodič 0
Vhodné pro kontrolu polohových spínačů Ano
