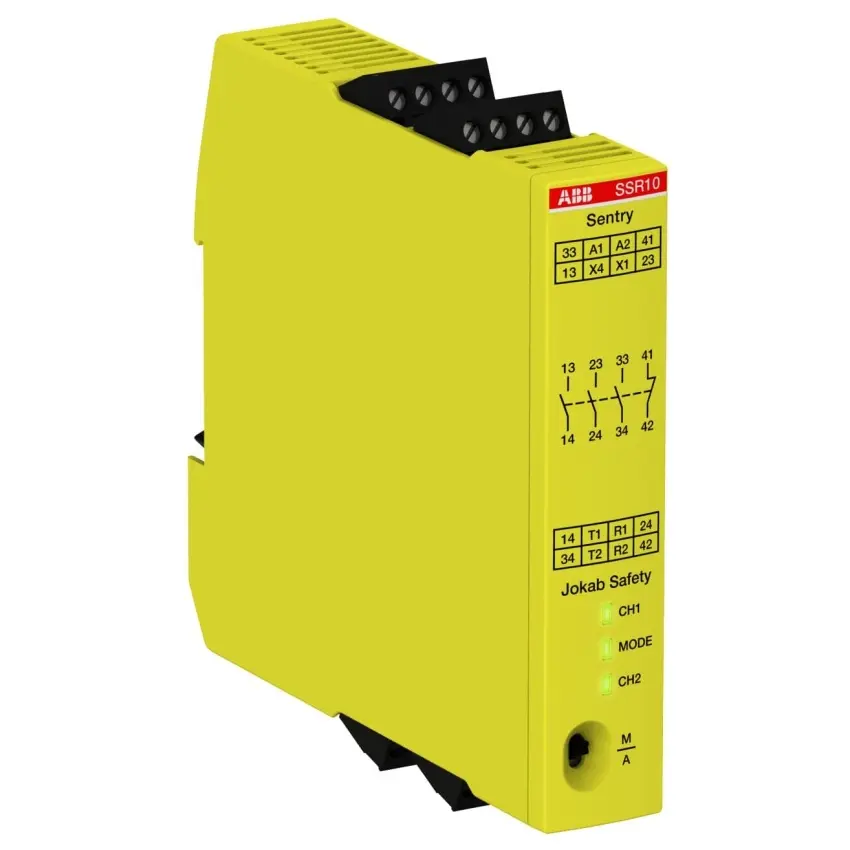

ABB JOKAB SAFETY SENTRY RELÉ SSR10 24VDC 1NC 3NO 2TLA010050R0000

Sentry SSR10 je bezpečnostní relé s výstupy 3NO+1NC a napájením 24 VDC určené pro monitoro... Zobrazit více

Výrobce: ABB

Kód produktu: 81887536 Zkopírováno

Kód dodavatele: 2TLA010050R0000 Zkopírováno

EAN: 7350024483284 Zkopírováno

S odnímatelnými svorkami: Ano

Vhodné pro kontrolu spínačů přiblížení: Ano

Provedení: Ostatní

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Sentry SSR10 je bezpečnostní relé s výstupy 3NO+1NC a napájením 24 VDC určené pro monitorování bezpečnostních zařízení s kontakty nebo OSSD výstupy. Nabízí manuální nebo automatický reset a vysokou proudovou kapacitu až 6 A.

Sentry SSR10 od ABB je bezpečnostní relé s reléovými výstupy 3NO+1NC a napájením 24 VDC, vybavené šroubovacími svorkami. Umožňuje monitorování bezpečnostních zařízení s jedním nebo dvěma ekvivalentními kanály a zařízení s OSSD výstupy. Reset lze volit manuálně nebo automaticky pomocí přepínače na předním panelu. Modely pokrývají bezpečnostní aplikace až do úrovně PLe / SIL3, přičemž základní modely zajišťují spolehlivý dohled nad jednoduššími funkcemi a univerzální modely nabízejí pokročilé funkce a vysokou flexibilitu. Některé varianty disponují přesným časovačem s nastavitelným rozsahem 0-999 s a vysokou proudovou kapacitou výstupu až 6 A, což eliminuje potřebu mezilehlého kontaktoru. Možnost multi-resetu umožňuje připojení až 10 bezpečnostních relé k jednomu tlačítku resetu. K dispozici jsou odnímatelné push-in nebo šroubovací svorky a příslušenství pro označení svorek.

Klíčové vlastnosti

  • Reléové výstupy 3NO+1NC
  • Napájení 24 VDC se šroubovacími svorkami
  • Monitorování bezpečnostních zařízení s 1 nebo 2 kanály a OSSD výstupy
  • Manuální nebo automatický reset volitelný přepínačem
  • Proudová kapacita výstupu až 6 A
  • Multi-reset pro připojení až 10 relé k jednomu reset tlačítku
Název parametru Hodnota
S odnímatelnými svorkami Ano
Vhodné pro kontrolu spínačů přiblížení Ano
Provedení Ostatní
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Počet výstupů, funkce hlášení, se zpožděním, polovodič 0
Bezpečnostní typ dle IEC 61496-1 Bez
Počet výstupů, funkce hlášení, se zpožděním, s kontaktem 0
Počet výstupů, funkce hlášení, bez zpoždění, polovodič 0
S certifikací dle UL Ano
Počet výstupů, funkce hlášení, bez zpoždění, s kontaktem 1
Vhodné pro kontrolu ventilů Ano
Kategorie dle EN 954-1 4
Se zpětnovazebním obvodem Ano
Se spouštěcím vstupem Ano
Vhodné pro kontrolu magnetických spínačů Ano
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Druh napětí pro ovládání DC
Vyhodnocení vstupů Jednokanálové a dvoukanálové
Typ el. připojení Šroubové připojení
Zpoždění rozpojení 0 - 0 min
Výška 120 mm
Výkonnost dle EN ISO 13849-1 Level e
Vhodné pro kontrolu obvodů nouzového vypnutí Ano
S funkcí ztlumení hlasitosti Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
S certifikací TÜV Ano
Počet výstupů, zajištěno, bez zpoždění, s kontaktem 3
Hloubka 120 mm
Počet výstupů, zajištěno, se zpožděním, s kontaktem 0
S certifikací pro BG BIA Ne
Úroveň bezpečnosti podle IEC 61508 3
Montáž na lištu možná Ano
Šířka 22.5 mm
Vhodné pro kontrolu optoelektronických ochranných zařízení Ano
Vhodné pro kontrolu dotykových senzorů Ne
Kategorie zastavení dle IEC 60204 0
Počet výstupů, zajištěno, bez zpoždění, polovodič 0
Počet výstupů, zajištěno, se zpožděním, polovodič 0
Vhodné pro kontrolu polohových spínačů Ano
