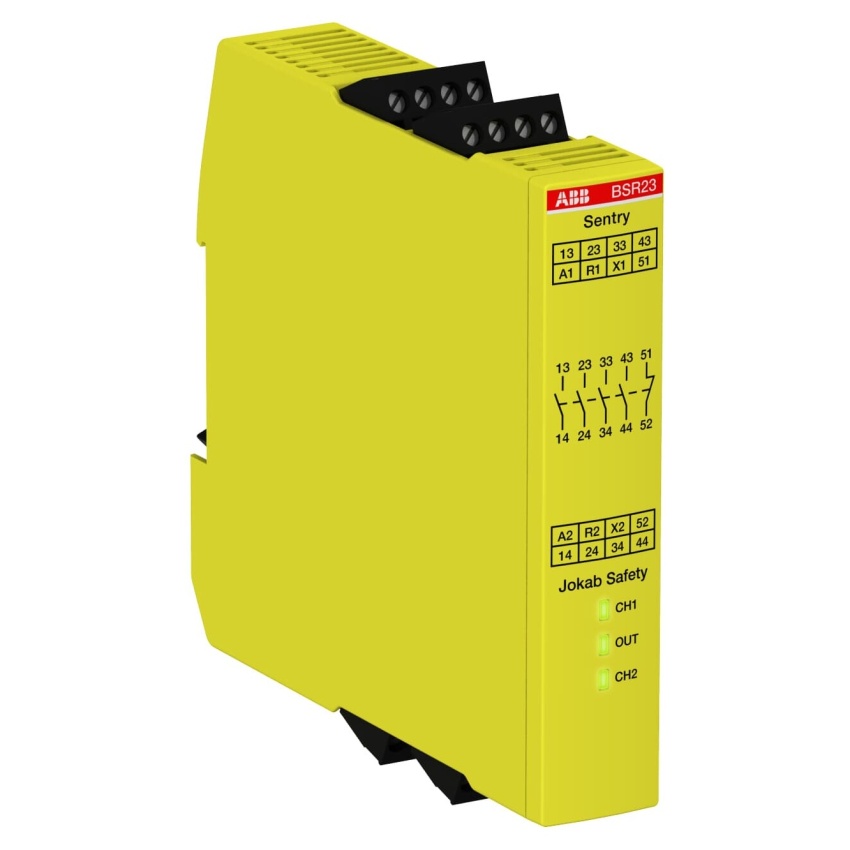

ABB JOKAB SENTRY RELÉ BSR23 24VDC 2TLA010041R0600

Sentry BSR23 je bezpečnostní rozšiřující relé s 4NO+1NC výstupy a napájením 24 VDC, určené... Zobrazit více

Výrobce: ABB

Kód produktu: 82093318 Zkopírováno

Kód dodavatele: 2TLA010041R0600 Zkopírováno

EAN: 7350024483277 Zkopírováno

S odnímatelnými svorkami: Ano

Vhodné pro kontrolu spínačů přiblížení: Ne

Provedení: Doplňkové zařízení

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Sentry BSR23 je bezpečnostní rozšiřující relé s 4NO+1NC výstupy a napájením 24 VDC, určené pro zvýšení počtu bezpečných výstupů v bezpečnostních systémech ABB.

Sentry BSR23 je bezpečnostní rozšiřující relé s reléovými výstupy 4NO+1NC a napájením 24 VDC, vybavené šroubovými svorkami. Slouží k rozšíření počtu bezpečných výstupů u bezpečnostních relé nebo bezpečnostních PLC, pokrývá aplikace až do úrovně PLe / SIL3. Modely s displejem umožňují přednastavené konfigurace a usnadňují diagnostiku, zatímco varianty s přesným časovačem nabízejí nastavitelný časový rozsah 0-999 s s přesností ±1 %. Výstupní proud až 6 A umožňuje eliminaci pomocného kontaktoru a multi-reset podporuje až 10 bezpečnostních relé připojených k jednomu resetovacímu tlačítku.

Klíčové vlastnosti

  • Reléové výstupy 4NO+1NC
  • Napájení 24 VDC se šroubovými svorkami
  • Podpora bezpečnostních aplikací až do PLe / SIL3
  • Modely s displejem pro přednastavené konfigurace a diagnostiku
  • Přesný časovač s nastavitelným rozsahem 0-999 s a přesností ±1 %
  • Výstupní proud až 6 A pro eliminaci pomocného kontaktoru
Název parametru Hodnota
S odnímatelnými svorkami Ano
Vhodné pro kontrolu spínačů přiblížení Ne
Provedení Doplňkové zařízení
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Počet výstupů, funkce hlášení, se zpožděním, polovodič 0
Bezpečnostní typ dle IEC 61496-1 Bez
Počet výstupů, funkce hlášení, se zpožděním, s kontaktem 0
Počet výstupů, funkce hlášení, bez zpoždění, polovodič 0
S certifikací dle UL Ano
Počet výstupů, funkce hlášení, bez zpoždění, s kontaktem 1
Vhodné pro kontrolu ventilů Ne
Kategorie dle EN 954-1 4
Se zpětnovazebním obvodem Ne
Se spouštěcím vstupem Ne
Vhodné pro kontrolu magnetických spínačů Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Druh napětí pro ovládání DC
Vyhodnocení vstupů Jednokanálové
Typ el. připojení Šroubové připojení
Zpoždění rozpojení 0 - 0 min
Výška 120 mm
Výkonnost dle EN ISO 13849-1 Level e
Vhodné pro kontrolu obvodů nouzového vypnutí Ne
S funkcí ztlumení hlasitosti Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
S certifikací TÜV Ano
Počet výstupů, zajištěno, bez zpoždění, s kontaktem 4
Hloubka 120 mm
Počet výstupů, zajištěno, se zpožděním, s kontaktem 0
S certifikací pro BG BIA Ne
Úroveň bezpečnosti podle IEC 61508 3
Montáž na lištu možná Ano
Šířka 22.5 mm
Vhodné pro kontrolu optoelektronických ochranných zařízení Ne
Vhodné pro kontrolu dotykových senzorů Ne
Kategorie zastavení dle IEC 60204 0
Počet výstupů, zajištěno, bez zpoždění, polovodič 0
Počet výstupů, zajištěno, se zpožděním, polovodič 0
Vhodné pro kontrolu polohových spínačů Ne
