ABB MONITOR TVOC-2-48 ARRC 24-48 V DC

TVOC-2-48 je relé pro ochranu proti obloukovým zkratům, které detekuje světlo oblouku a ry... Zobrazit více

Výrobce: ABB

Kód produktu: 82398466 Zkopírováno

Kód dodavatele: 1SFA664001R1002 Zkopírováno

EAN: 7320500506899 Zkopírováno

Šířka: 210 mm

Počet přepínacích kontaktů: 3

Počet vstupů: 12

Hloubka: 80 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
TVOC-2-48 je relé pro ochranu proti obloukovým zkratům, které detekuje světlo oblouku a rychle vypíná napájení. Umožňuje připojení až 30 detektorů světla a ovládání až tří jističů s možností zónové selektivity.

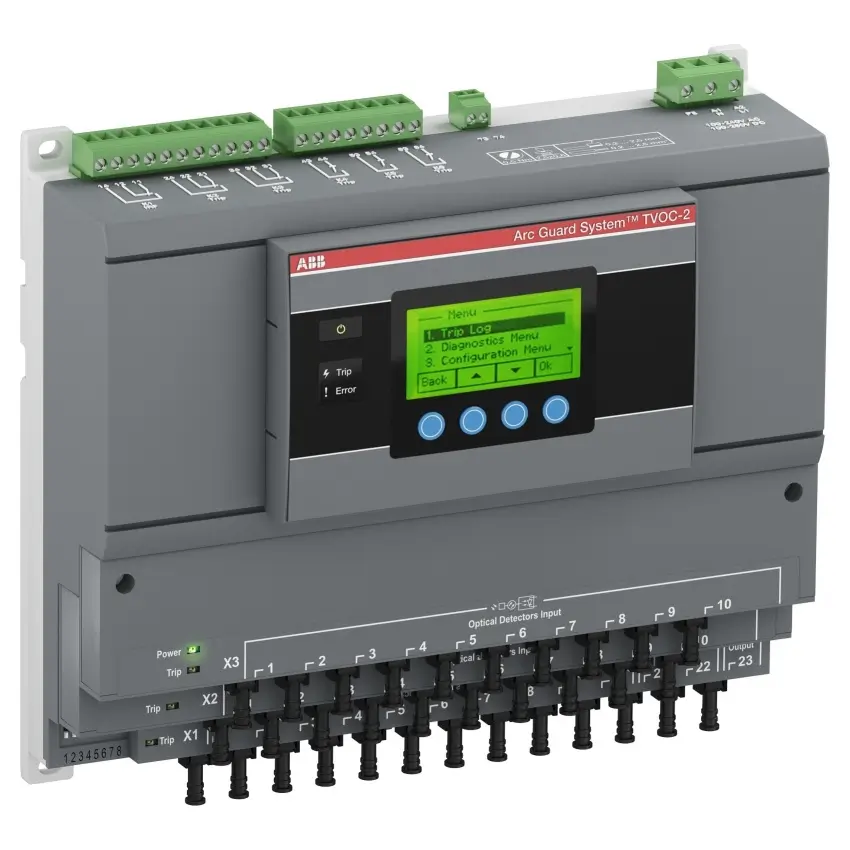

TVOC-2-48 Arc Guard System je hlavní jednotka pro detekci obloukových zkratů, která pomocí rychlých IGBT kontaktů vysílá signál do jističe během 1 ms, čímž přeruší napájení a zhasne oblouk. Zařízení disponuje 10 vstupy pro detektory a lze jej rozšířit až o 2 moduly, čímž se zvýší počet detektorů na 30. Součástí je HMI panel, který lze umístit na vnější stranu dveří rozváděče, a široká nabídka příslušenství zahrnuje proudové senzory, optické kabely a upevňovací pásky.

Klíčové vlastnosti

  • Detekce světla oblouku s rychlou odezvou do 1 ms
  • 10 vstupů pro detektory, rozšiřitelných až na 30
  • Možnost ovládání až tří jističů s volbou zónové selektivity
  • Integrované HMI pro snadné ovládání a monitorování
  • Napájení 24–48 V DC
  • Široká nabídka příslušenství včetně proudových senzorů a optických kabelů
Název parametru Hodnota
Šířka 210 mm
Počet přepínacích kontaktů 3
Počet vstupů 12
Hloubka 80 mm
Počet spínacích kontaktů 3
Počet rozpínacích kontaktů 0
Výška 230 mm
Způsob montáže Povrchová montáž
Název parametru Hodnota
Šířka 210 mm
Počet přepínacích kontaktů 3
Počet vstupů 12
Hloubka 80 mm
Počet spínacích kontaktů 3
Počet rozpínacích kontaktů 0
Výška 230 mm
Způsob montáže Povrchová montáž
