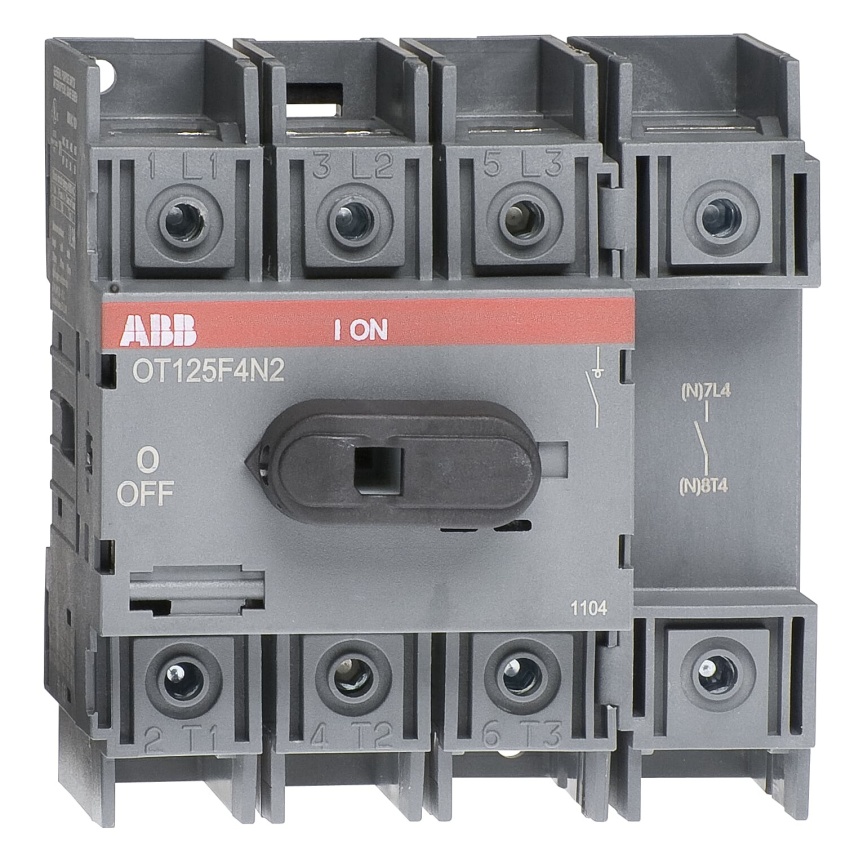

ABB ODPÍNAČ OT125F4N2 1SCA105051R1001

4-pólový spínač-diskonektor ABB OT125F4N2 s montáží na DIN lištu, ovládání zepředu a zákla... Zobrazit více

Výrobce: ABB

Kód produktu: 82196455 Zkopírováno

Kód dodavatele: 1SCA105051R1001 Zkopírováno

EAN: 6417019391816 Zkopírováno

Napěťová spoušť volitelná: Ne

Provedení jako bezpečnostní spínač: Ne

Vhodné pro upevnění do země: Ne

Počet pólů: 4

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
4-pólový spínač-diskonektor ABB OT125F4N2 s montáží na DIN lištu, ovládání zepředu a základnou pro upevnění. Svorky jsou chráněné, rukojeť a hřídel nejsou součástí.

ABB OT125F4N2 je 4-pólový spínač-diskonektor určený pro montáž na DIN lištu s ovládáním zepředu a základnou pro upevnění. Tento nepojistkový diskonektor disponuje chráněnými svorkami, které zajišťují bezpečné připojení vodičů. Rukojeť a hřídel nejsou součástí dodávky, což umožňuje flexibilní volbu ovládacích prvků podle potřeby.

Klíčové vlastnosti

  • 4-pólový spínač-diskonektor
  • Montáž na DIN lištu
  • Ovládání zepředu
  • Základna pro upevnění
  • Chráněné svorky
  • Rukojeť a hřídel nejsou součástí
Název parametru Hodnota
Napěťová spoušť volitelná Ne
Provedení jako bezpečnostní spínač Ne
Vhodné pro upevnění do země Ne
Počet pólů 4
S aretací Ne
Vhodné pro montáž rozváděče Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý konstantní proud při AC-21, 400V 125 A
Integrovaný motorový pohon Ne
Krytí (IP), na čelní straně IP20
Jmenovitá krátkodobá odolnost proti zkratu Icw 2.5 kA
Stupeň krytí (NEMA) 1
Typ ovládacího prvku Krátká otočná rukojeť
Barva ovládacího prvku Černá
Typ konstrukce přístroje Montážní přístroj
Jmenovitý trvalý proud při AC-23, 400V 90 A
Max. jmenovité provozní napětí Ue AC 750 V
Motorový pohon volitelný Ne
Jmenovitý provozní výkon při AC-23, 400 V 45 kW
Jmenovité provozní napětí 750 - 750 V
Jmenovitý trvalý proud Iu 125 A
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Provedení jako reverzní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Spínací výkon pro 400V 45 kW
Provedení jako hlavní vypínač Ano
