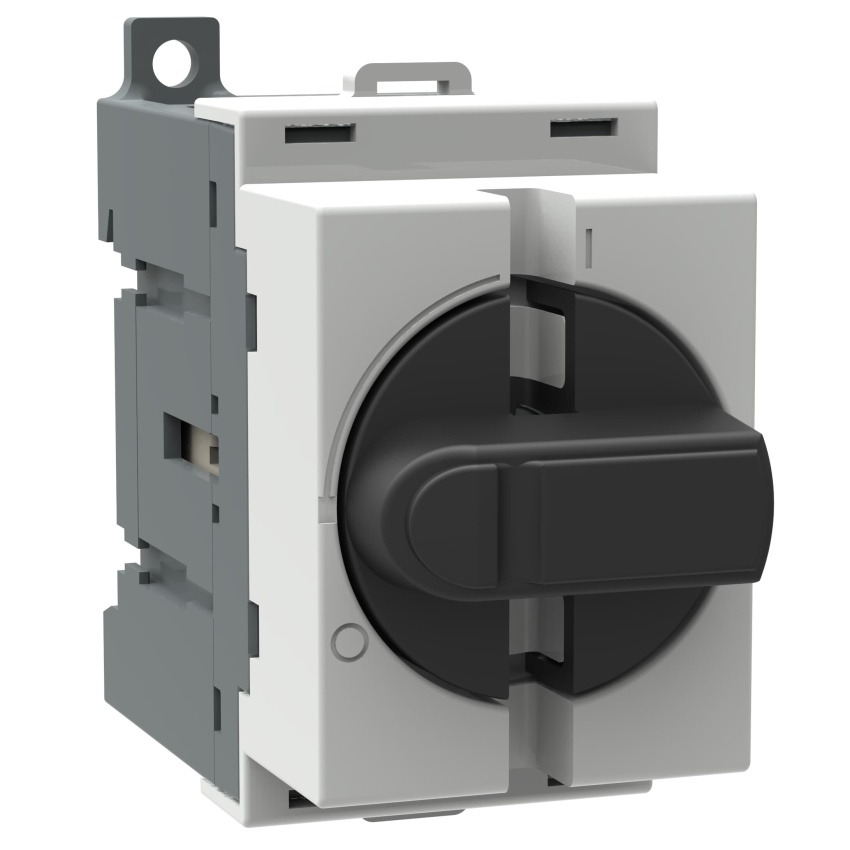

ABB ODPÍNAČ OT25M3 INSTALAČNÍ

OT25M3 je 3-pólový spínač s DIN lištovým montážním provedením a chráněnými svorkami, bez r... Zobrazit více

Výrobce: ABB

Kód produktu: 40994716 Zkopírováno

Kód dodavatele: 1SCA022497R0310 Zkopírováno

EAN: 6417019158396 Zkopírováno

Jmenovitý trvalý proud Iu: 32 A

Počet pólů: 3

Krytí (IP), na čelní straně: IP20

S aretací: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
OT25M3 je 3-pólový spínač s DIN lištovým montážním provedením a chráněnými svorkami, bez rukojeti a hřídele. Určen pro rozvodné desky s 45mm sloty.

OT25M3 od ABB představuje 3-pólový spínač s montáží na DIN lištu a základnou pro snadnou instalaci. Svorky jsou chráněné, což zvyšuje bezpečnost při připojování vodičů. Rukojeť a hřídel nejsou součástí dodávky, což umožňuje flexibilní konfiguraci podle potřeb rozvodné desky s 45mm sloty.

Klíčové vlastnosti

  • 3-pólový spínač
  • Montáž na DIN lištu
  • Chráněné svorky
  • Bez rukojeti a hřídele
  • Kompatibilní s rozvodnými deskami 45mm
Název parametru Hodnota
Jmenovitý trvalý proud Iu 32 A
Počet pólů 3
Krytí (IP), na čelní straně IP20
S aretací Ne
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provedení jako zařízení nouzového vypnutí Ne
Typ ovládacího prvku Bez
Provedení jako hlavní vypínač Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Jmenovitý provozní výkon při AC-23, 400 V 9 kW
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Max. jmenovité provozní napětí Ue AC 750 V
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovitý konstantní proud při AC-21, 400V 25 A
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.5 kA
Stupeň krytí (NEMA) 1
Barva ovládacího prvku Černá
Jmenovitý trvalý proud při AC-23, 400V 20 A
Jmenovité provozní napětí 750 - 750 V
Provedení jako reverzní spínač Ne
Spínací výkon pro 400V 9 kW
