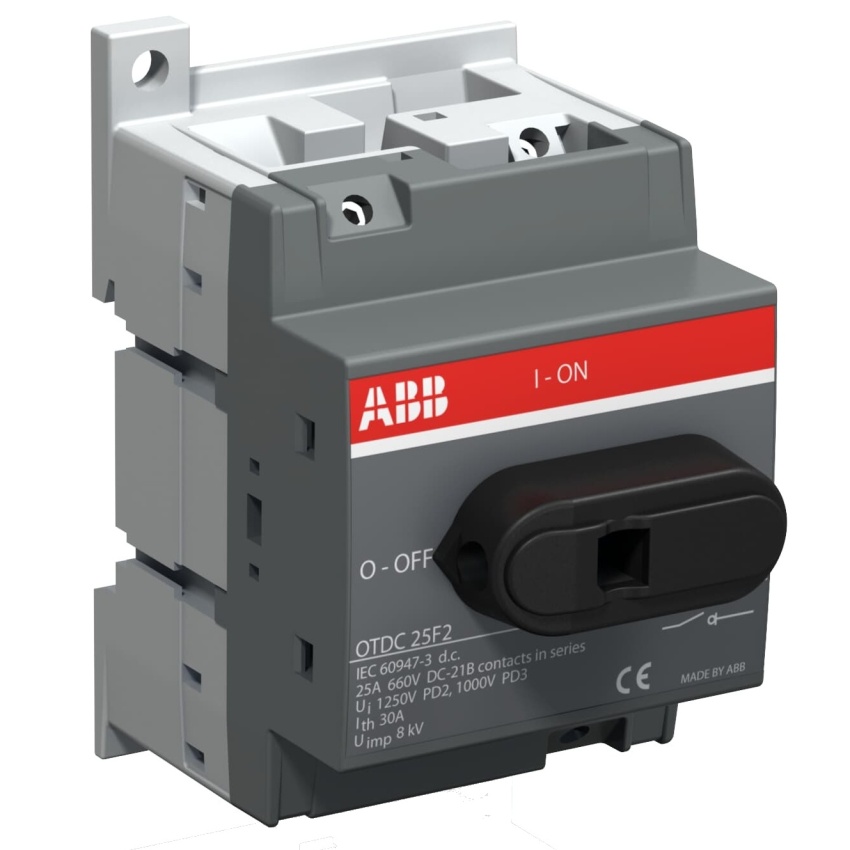

ABB ODPÍNAČ OTDC25F2 PRO DC ZÁTĚŽE, 1SCA121455R1001

OTDC25F2 je DC vypínač odpojovač s montáží na základnu, určený pro jednocestné obvody s pr... Zobrazit více

Výrobce: ABB

Kód produktu: 82397109 Zkopírováno

Kód dodavatele: 1SCA121455R1001 Zkopírováno

EAN: 6417019526102 Zkopírováno

Vhodné pro čelní upevnění - centrálně: Ne

Napěťová spoušť volitelná: Ne

Provedení jako bezpečnostní spínač: Ne

Vhodné pro upevnění do země: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
OTDC25F2 je DC vypínač odpojovač s montáží na základnu, určený pro jednocestné obvody s proudem 25 A při 660 VDC nebo 16 A při 1000 VDC. Součástí je sada šroubů pro připojení, ovládací páka a hřídel se objednávají samostatně.

OTDC25F2 od ABB je DC vypínač odpojovač vhodný pro jednocestné obvody s maximálním proudem 25 A při 660 VDC a 16 A při 1000 VDC. Zařízení se montuje na základnu a obsahuje sadu šroubů pro připojení terminálů. Pro ovládání je nutné objednat páku a hřídel samostatně, což umožňuje flexibilní konfiguraci dle potřeb instalace.

Klíčové vlastnosti

  • DC vypínač odpojovač pro jednocestné obvody
  • Jmenovitý proud 25 A při 660 VDC
  • Jmenovité napětí 1000 VDC při 16 A
  • Montáž na základnu
  • Sada šroubů pro terminály v balení
  • Páka a hřídel objednávány samostatně
Název parametru Hodnota
Vhodné pro čelní upevnění - centrálně Ne
Napěťová spoušť volitelná Ne
Provedení jako bezpečnostní spínač Ne
Vhodné pro upevnění do země Ne
Počet pólů 2
S aretací Ne
Vhodné pro montáž rozváděče Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Integrovaný motorový pohon Ne
Počet spínačů 1
Krytí (IP), na čelní straně IP20
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.6 kA
Stupeň krytí (NEMA) 1
Typ ovládacího prvku Krátká otočná rukojeť
Typ konstrukce přístroje Montážní přístroj
Vhodné pro přechodnou montáž Ne
Motorový pohon volitelný Ne
Jmenovité provozní napětí 660 - 660 V
Jmenovitý trvalý proud Iu 32 A
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Provedení jako reverzní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako hlavní vypínač Ano
Všechny parametry
Název parametru Hodnota
Vhodné pro čelní upevnění - centrálně Ne
Napěťová spoušť volitelná Ne
Provedení jako bezpečnostní spínač Ne
Vhodné pro upevnění do země Ne
Počet pólů 2
S aretací Ne
Vhodné pro montáž rozváděče Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Integrovaný motorový pohon Ne
Počet spínačů 1
Krytí (IP), na čelní straně IP20
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.6 kA
Stupeň krytí (NEMA) 1
Typ ovládacího prvku Krátká otočná rukojeť
Typ konstrukce přístroje Montážní přístroj
Vhodné pro přechodnou montáž Ne
Motorový pohon volitelný Ne
Jmenovité provozní napětí 660 - 660 V
Jmenovitý trvalý proud Iu 32 A
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Provedení jako reverzní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Provedení jako hlavní vypínač Ano
