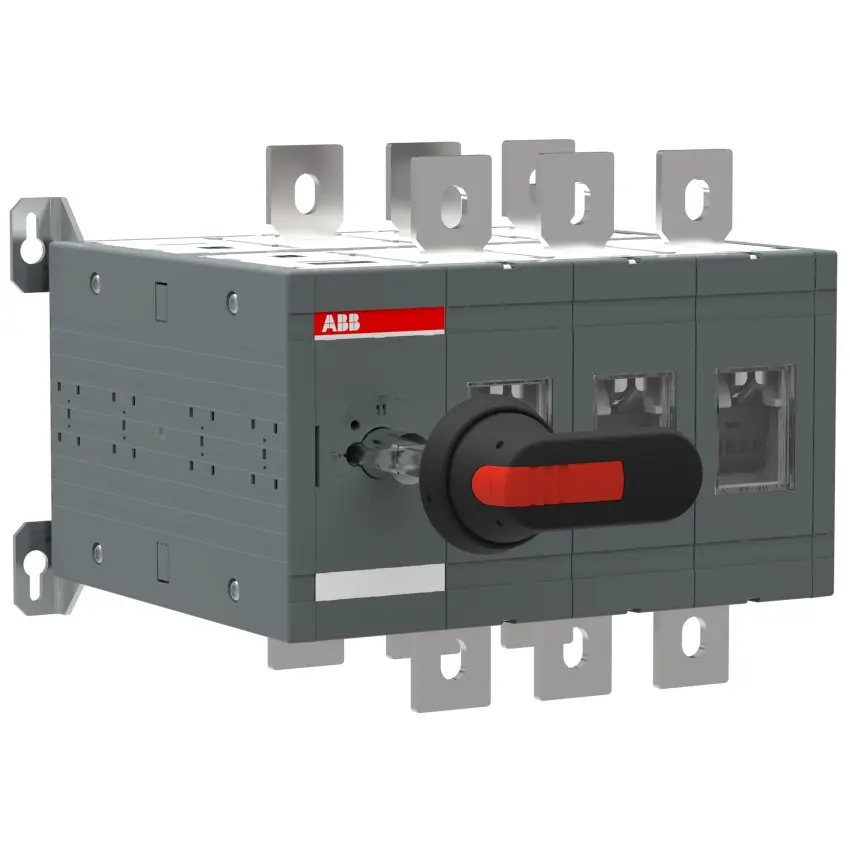

ABB PŘEPÍNAČ OT630E03CFP 3-PÓL. I-(0)-II 90ST VČ. RUKOJETI A HŘÍDELE PRO PRODL. OVL.

Manuální přepínač ABB OT630E03CFP s rychlým přepínáním a 3 póly. Úhel ovládání 90° umožňuj... Zobrazit více

Výrobce: ABB

Kód produktu: 82095845 Zkopírováno

Kód dodavatele: 1SCA106915R1001 Zkopírováno

EAN: 6417019404264 Zkopírováno

Vhodné pro čelní upevnění - centrálně: Ne

Počet pomocných spínacích kontaktů: 0

Napěťová spoušť volitelná: Ne

Provedení jako bezpečnostní spínač: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Manuální přepínač ABB OT630E03CFP s rychlým přepínáním a 3 póly. Úhel ovládání 90° umožňuje rychlý přechod mezi polohami.

ABB OT630E03CFP je manuální přepínač s rychlým přepínáním a třemi póly, který umožňuje přechod mezi polohami s minimální dobou vypnutí 20 ms. Přepínač má úhel ovládání 90° pro efektivní změnu stavu. Součástí je černá plastová rukojeť typu pistol s krytím IP65, hřídel a šroubový set pro připojení kabelů. Rukojeť není uzamykatelná a není vybavena zámkem dveří.

Klíčové vlastnosti

  • 3 póly s rychlým přepínáním
  • Úhel ovládání 90°
  • Minimální doba vypnutí 20 ms mezi přepínáním
  • Černá plastová pistolová rukojeť s krytím IP65
  • Součástí hřídel a šroubový set pro kabelové připojení
  • Rukojeť bez možnosti zámku a bez zámku dveří
Název parametru Hodnota
Vhodné pro čelní upevnění - centrálně Ne
Počet pomocných spínacích kontaktů 0
Napěťová spoušť volitelná Ne
Provedení jako bezpečnostní spínač Ne
Vhodné pro upevnění do země Ne
Počet pólů 3
S aretací Ano
Vhodné pro montáž rozváděče Ano
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Jmenovitý konstantní proud při AC-21, 400V 630 A
Integrovaný motorový pohon Ne
Počet spínačů 1
Krytí (IP), na čelní straně IP20
Jmenovitá krátkodobá odolnost proti zkratu Icw 20 kA
Stupeň krytí (NEMA) 1
Typ ovládacího prvku Dlouhá otočná rukojeť
Barva ovládacího prvku Černá
Typ konstrukce přístroje Montážní přístroj
Jmenovitý trvalý proud při AC-23, 400V 630 A
Max. jmenovité provozní napětí Ue AC 1000 V
Vhodné pro přechodnou montáž Ne
Motorový pohon volitelný Ne
Jmenovitý provozní výkon při AC-23, 400 V 355 kW
Jmenovité provozní napětí 1000 - 1000 V
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ano
Počet pomocných kontaktů jako měnič 0
Provedení jako reverzní spínač Ne
Počet pomocných rozpínacích kontaktů 0
Provedení jako spínač pro údržbu/opravu Ano
Spínací výkon pro 400V 355 kW
Provedení jako hlavní vypínač Ano
Všechny parametry
Název parametru Hodnota
Vhodné pro čelní upevnění - centrálně Ne
Počet pomocných spínacích kontaktů 0
Napěťová spoušť volitelná Ne
Provedení jako bezpečnostní spínač Ne
Vhodné pro upevnění do země Ne
Počet pólů 3
S aretací Ano
Vhodné pro montáž rozváděče Ano
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Jmenovitý konstantní proud při AC-21, 400V 630 A
Integrovaný motorový pohon Ne
Počet spínačů 1
Krytí (IP), na čelní straně IP20
Jmenovitá krátkodobá odolnost proti zkratu Icw 20 kA
Stupeň krytí (NEMA) 1
Typ ovládacího prvku Dlouhá otočná rukojeť
Barva ovládacího prvku Černá
Typ konstrukce přístroje Montážní přístroj
Jmenovitý trvalý proud při AC-23, 400V 630 A
Max. jmenovité provozní napětí Ue AC 1000 V
Vhodné pro přechodnou montáž Ne
Motorový pohon volitelný Ne
Jmenovitý provozní výkon při AC-23, 400 V 355 kW
Jmenovité provozní napětí 1000 - 1000 V
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ano
Počet pomocných kontaktů jako měnič 0
Provedení jako reverzní spínač Ne
Počet pomocných rozpínacích kontaktů 0
Provedení jako spínač pro údržbu/opravu Ano
Spínací výkon pro 400V 355 kW
Provedení jako hlavní vypínač Ano
