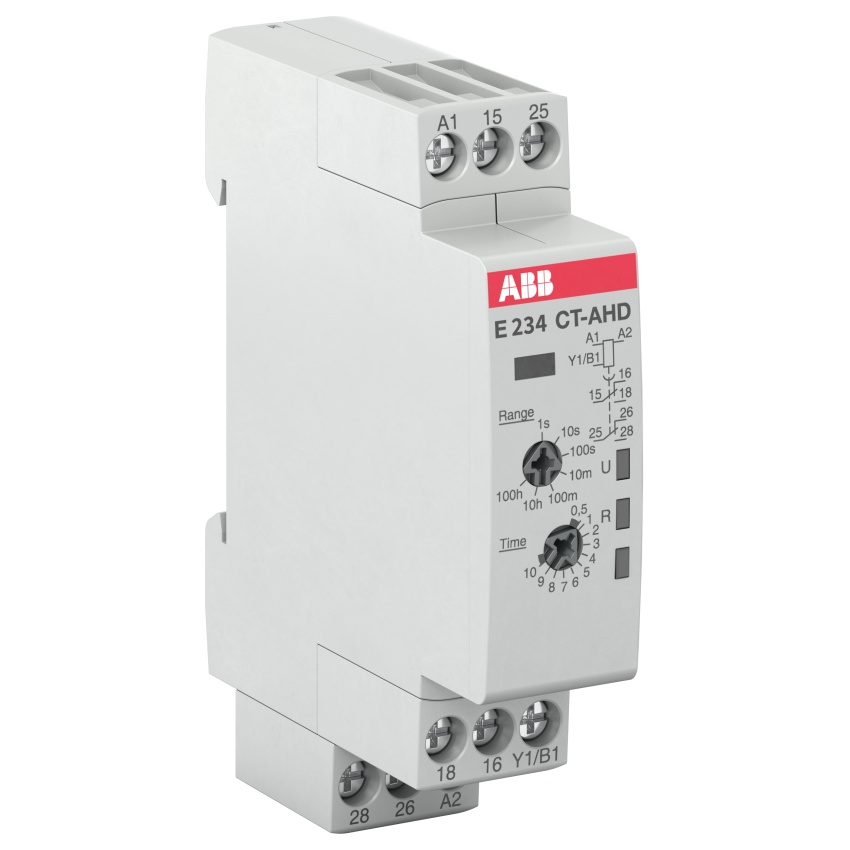

ABB RELÉ ČAS. CT-AHD.22 ZP.ODPAD

Časové relé řady CT-D s řídícím vstupem v provedení MDRC (Modular DIN Rail Component = mod... Zobrazit více

Výrobce: ABB

Kód produktu: 81265847 Zkopírováno

Kód dodavatele: 1SVR500110R0100 Zkopírováno

EAN: 4016779657686 Zkopírováno

Šířka: 17.5 mm

Výška: 80 mm

Hloubka: 63 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Časové relé řady CT-D s řídícím vstupem v provedení MDRC (Modular DIN Rail Component = modulární komponenta pro montáž na lištu DIN), s šířkou pouhých 17,5 mm, se hodí pro domovní instalace pro instalaci do distribučních panelových rozváděčů. Časová funkce: prodleva při OFF (vypnutí).

Řada CT-D představuje článek mezi průmyslovými a instalačními typy. Pro dosažení maximální provozní pružnosti je k dispozici 10 jednoúčelových (s jedinou funkcí) a 2 multifunkční časová relé se 7 časovacími funkcemi. Časová relé mají 4 nebo 7 časových rozsahů, od 0,05 s do 100 hodin. Jejich široký vstupní rozsah umožňuje celosvětové použití v nejrůznějších aplikacích.
Název parametru Hodnota
Šířka 17.5 mm
Výška 80 mm
Hloubka 63 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ano
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 5 A
Vhodné pro montáž DIN lišty Ano
Všechny parametry
Název parametru Hodnota
Šířka 17.5 mm
Výška 80 mm
Hloubka 63 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ano
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 5 A
Vhodné pro montáž DIN lišty Ano
