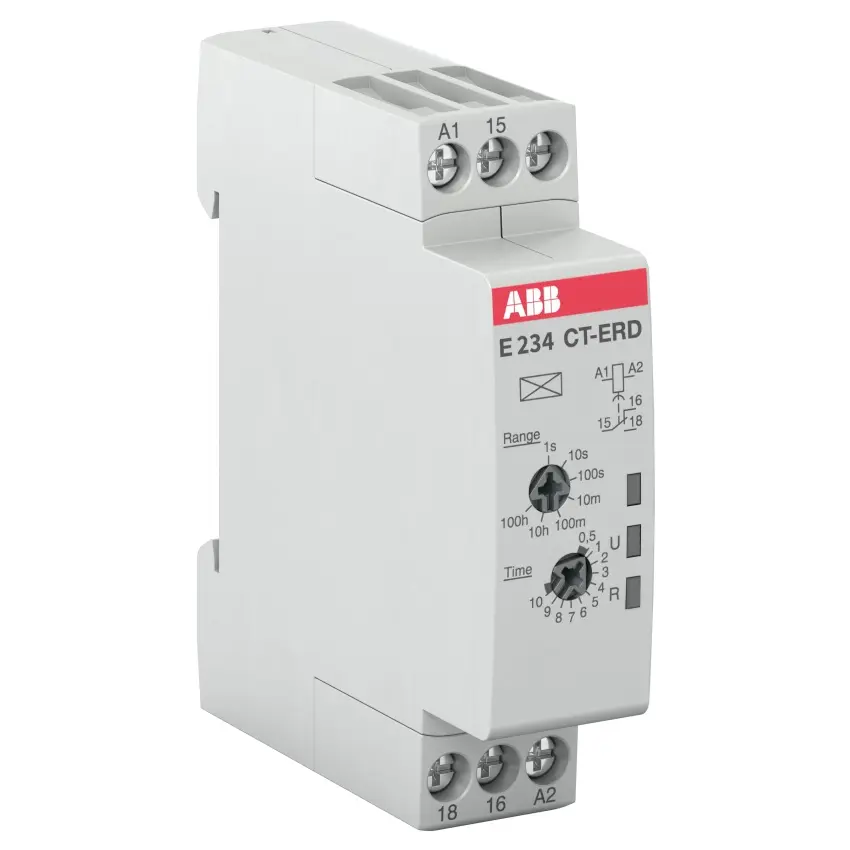

ABB RELÉ ČAS. CT-ERD.12

Elektronický časovač se zpožděným přítahem. Přístroj obsahuje: 1 přepínací kontakt (250 V/... Zobrazit více

Výrobce: ABB

Kód produktu: 80991658 Zkopírováno

Kód dodavatele: 1SVR500100R0000 Zkopírováno

EAN: 4013614350658 Zkopírováno

Šířka: 17.5 mm

Výška: 70 mm

Hloubka: 63 mm

Se zásuvnou paticí: Ne

Na objednání obvykle do 3 dnů

K vyzvednutí na pobočkách obvykle do 3 dnů

Popis Parametry
Elektronický časovač se zpožděným přítahem. Přístroj obsahuje: 1 přepínací kontakt (250 V/6A). Stupnice s přímým odečtem: Přímé nastavení časové prodlevy, bez dalších výpočtů, zajišťuje přesné nastavení časové prodlevy. LED stavové indikátory: Všechny aktuální provozní stavy jsou zobrazovány LED diodami na přední straně modulu. Tím se zjednodušuje uvádění do provozu a odstraňování závad. Připojovací svorky: Velký odstup svorek, umožňující připojení vodičů: 2x1,5 mm2 (2x16 AWG), s koncovými návlačkami, 2x2,5 mm2 (2x14 AWG), bez koncových návlaček. Díky své šířce pouhých 1 7,5 mm se časovače CT-D ideálně hodí pro instalaci do distribučních panelů. Časovače řady CT-D mají zatěžovací proud až 6A u provedení s 1 přepínacím kontaktem.
Název parametru Hodnota
Šířka 17.5 mm
Výška 70 mm
Hloubka 63 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ne
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 1
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 6 A
Vhodné pro montáž DIN lišty Ano
