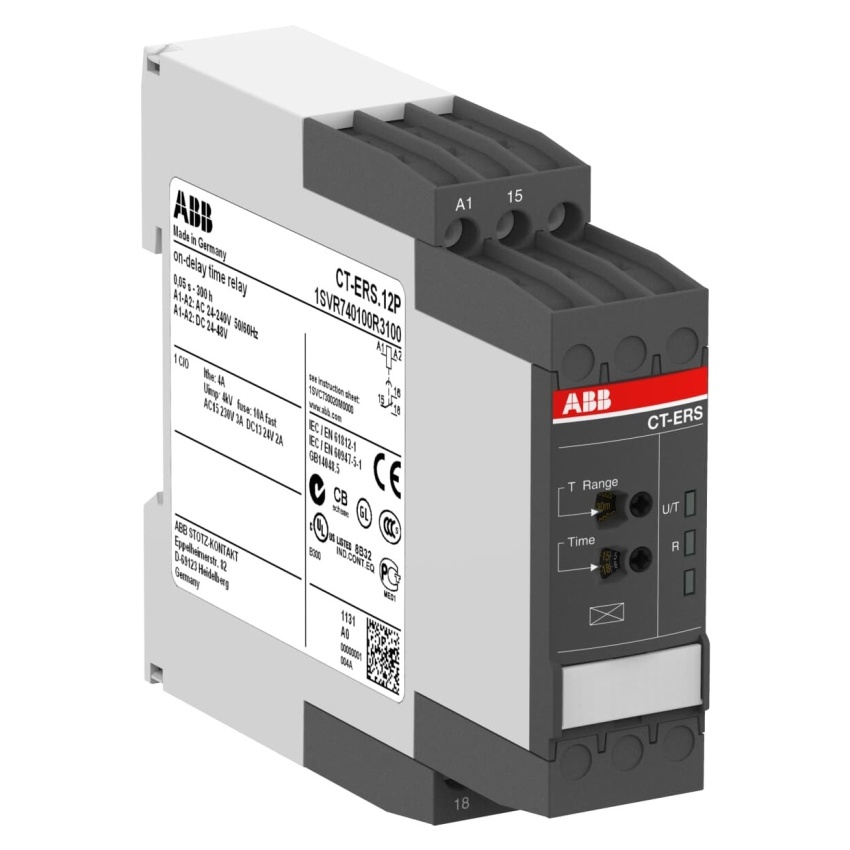

ABB RELÉ ČAS. CT-ERS.12P PRUŽINOVÉ SVORKY

Elektronické časové relé CT-ERS.12P s funkcí zpožděného sepnutí a 10 časovými rozsahy od 0... Zobrazit více

Výrobce: ABB

Kód produktu: 81879055 Zkopírováno

Kód dodavatele: 1SVR740100R3100 Zkopírováno

EAN: 4016779851664 Zkopírováno

Šířka: 22.5 mm

Výška: 85.6 mm

Hloubka: 103.7 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Elektronické časové relé CT-ERS.12P s funkcí zpožděného sepnutí a 10 časovými rozsahy od 0,05 s do 300 h. Napájení 24 - 48 V DC / 24 - 240 V AC, výstup 1 c/o (SPDT) 250 V / 4 A.

Časové relé CT-ERS.12P z řady CT-S nabízí funkci ON-delay s deseti nastavitelnými časovými rozsahy od 0,05 sekundy do 300 hodin. Přístroj pracuje s napájecím napětím 24 - 48 V DC nebo 24 - 240 V AC a disponuje jedním přepínacím kontaktem (1 c/o) s maximálním zatížením 250 V / 4 A. Součástí příslušenství je průhledný kryt, který lze zapečetit pro ochranu proti neoprávněným změnám nastavení. Technologie Easy Connect umožňuje bezúdržbové připojení pomocí pružinových svorek.

Klíčové vlastnosti

  • Funkce ON-delay (zpožděné sepnutí)
  • 10 časových rozsahů od 0,05 s do 300 h
  • Napájení 24 - 48 V DC / 24 - 240 V AC
  • Výstup 1 c/o (SPDT) 250 V / 4 A
  • Easy Connect technologie s pružinovými svorkami
  • Volitelný zapečetitelný průhledný kryt
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ne
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Pružinová svorka
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 1
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
Všechny parametry
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ne
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Pružinová svorka
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 1
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
