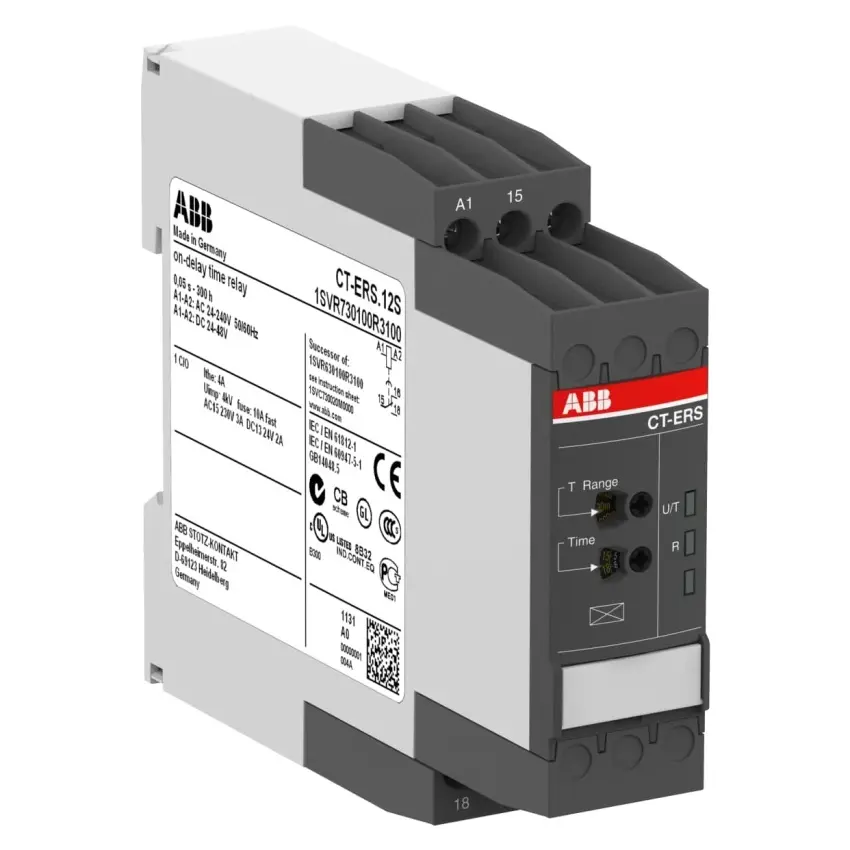

ABB RELÉ ČAS. CT-ERS.12S PRUŽINOVÉ SVORKY 1SVR730100R3100

Elektronické časové relé CT-ERS.12S s funkcí ON-delay a 10 časovými rozsahy od 0,05 s do 3... Zobrazit více

Výrobce: ABB

Kód produktu: 81799889 Zkopírováno

Kód dodavatele: 1SVR730100R3100 Zkopírováno

EAN: 4016779851459 Zkopírováno

Šířka: 22.5 mm

Výška: 85.6 mm

Hloubka: 103.7 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Elektronické časové relé CT-ERS.12S s funkcí ON-delay a 10 časovými rozsahy od 0,05 s do 300 h. Napájení 24-48 V DC / 24-240 V AC, výstup 1 c/o (SPDT) 250 V / 4 A.

Časové relé CT-ERS.12S z řady CT-S nabízí jednofunkční elektronickou časovou spínací funkci ON-delay s možností nastavení v 10 časových rozsazích od 0,05 sekundy až do 300 hodin. Zařízení pracuje s napájecím napětím 24-48 V DC nebo 24-240 V AC a disponuje jedním přepínacím kontaktem (1 c/o, SPDT) s maximálním zatížením 250 V / 4 A. Pro ochranu proti neoprávněným změnám lze dokoupit průhledný uzamykatelný kryt. Připojení je realizováno šroubovací technologií s dvoukomorovými klešťovými svorkami.

Klíčové vlastnosti

  • Funkce ON-delay (zpoždění při sepnutí)
  • 10 časových rozsahů od 0,05 s do 300 h
  • Napájení 24-48 V DC / 24-240 V AC
  • Výstup 1 c/o (SPDT) 250 V / 4 A
  • Šroubovací připojení s dvoukomorovými klešťovými svorkami
  • Volitelný průhledný uzamykatelný kryt
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ne
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 1
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
Všechny parametry
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ne
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 1
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
