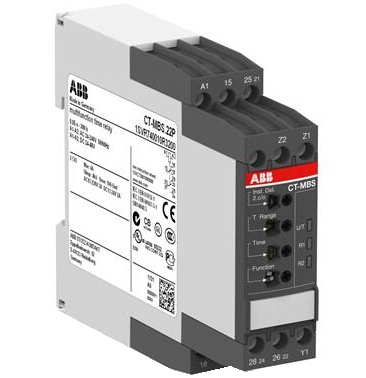

ABB RELÉ ČAS. CT-MBS.22.P MULTIF.

Multifunkční časové relé řady CT-S se 2 řídícími vstupy s beznapěťovým spouštěním. Připoje... Zobrazit více

Výrobce: ABB

Kód produktu: 81596164 Zkopírováno

Kód dodavatele: 1SVR740010R3200 Zkopírováno

EAN: 4016779851589 Zkopírováno

Šířka: 22.5 mm

Výška: 85.6 mm

Hloubka: 103.7 mm

Se zásuvnou paticí: Ne

Na objednání obvykle do 18 dnů

K vyzvednutí na pobočkách obvykle do 18 dnů

Popis Parametry
Multifunkční časové relé řady CT-S se 2 řídícími vstupy s beznapěťovým spouštěním. Připojení: na zasunutí / technologie Easy Connect. Funkce: prodleva při ON, prodleva při OFF s pomocným napětím, impulz ON, impulz OFF s pomocným napětím, symetrická prodleva při ON a OFF, blikač startující při ON, blikač startující při OFF. přepínač Y-? s impulzem, tvarovač pulzů, funkce ON/OFF.

Řada CT-S nabízí možnost použití příslušenství jako např. dálkově umístěný potenciometr pro nastavování časové prodlevy, případně plombovatelný průhledný kryt chránící proti neautorizovaným změnám nastavení časových a prahových hodnot.
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ano
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ano
Funkce blikání začínající impulzem, pevně nastavený čas Ano
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ano
Funkce hvězda/trojúhelník Ano
Funkce zpoždění odtahu Ano
Funkce vypínání sestupnou hranou Ano
Funkce tvarování impulzu Ano
Typ el. připojení Pružinová svorka
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ano
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
