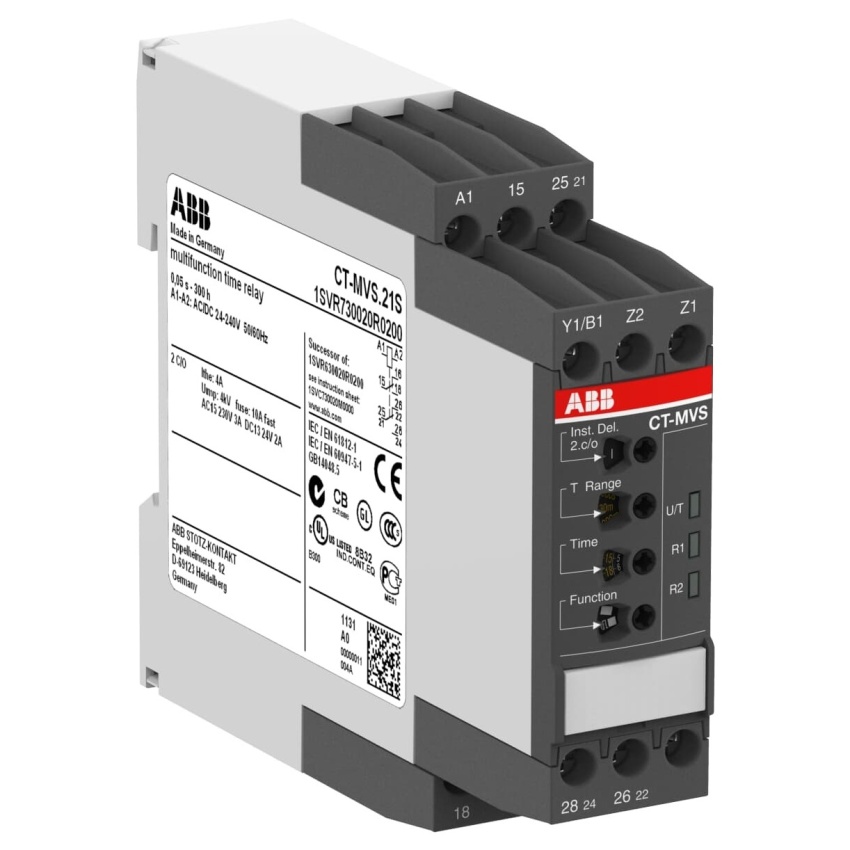

ABB RELÉ ČAS. CT-MVS.21S 24-240V

Multifunkční elektronické časové relé CT-MVS.21S s 10 časovými funkcemi a rozsahem od 0,05... Zobrazit více

Výrobce: ABB

Kód produktu: 82379872 Zkopírováno

Kód dodavatele: 1SVR730020R0200 Zkopírováno

EAN: 4016779851381 Zkopírováno

Šířka: 22.5 mm

Výška: 85.6 mm

Hloubka: 103.7 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Multifunkční elektronické časové relé CT-MVS.21S s 10 časovými funkcemi a rozsahem od 0,05 s do 300 h. Napájení 24 - 240 V AC/DC, výstup 2 c/o kontakty 250 V/4 A.

Časové relé CT-MVS.21S z řady CT-S nabízí deset časových funkcí a deset rozsahů nastavení od 0,05 sekundy až po 300 hodin. Zařízení pracuje s napájecím napětím 24 - 240 V AC/DC a disponuje dvěma přepínacími kontakty (SPDT) s hodnotou 250 V/4 A. Relé umožňuje připojení vzdáleného potenciometru pro jemné nastavení časového zpoždění a druhý kontakt lze nastavit jako okamžitý. Pro ochranu proti neoprávněným změnám je k dispozici průhledný kryt s možností zapečetění. Připojení je realizováno pomocí šroubových svorek s dvoukomorovou klešťovou technologií.

Klíčové vlastnosti

  • 10 časových funkcí s 10 časovými rozsahy (0,05 s až 300 h)
  • Napájení 24 - 240 V AC/DC
  • 2 přepínací kontakty (SPDT) s hodnotou 250 V/4 A
  • Možnost připojení vzdáleného potenciometru pro jemné nastavení
  • Druhý kontakt lze nastavit jako okamžitý
  • Šroubové svorky s dvoukomorovou klešťovou technologií
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ano
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ano
Funkce blikání začínající impulzem, pevně nastavený čas Ano
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ano
Funkce hvězda/trojúhelník Ano
Funkce zpoždění odtahu Ano
Funkce vypínání sestupnou hranou Ano
Funkce tvarování impulzu Ano
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ano
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
Všechny parametry
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ano
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ano
Funkce blikání začínající impulzem, pevně nastavený čas Ano
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ano
Funkce zapnutí vzestupnou hranou Ano
Funkce hvězda/trojúhelník Ano
Funkce zpoždění odtahu Ano
Funkce vypínání sestupnou hranou Ano
Funkce tvarování impulzu Ano
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ano
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
