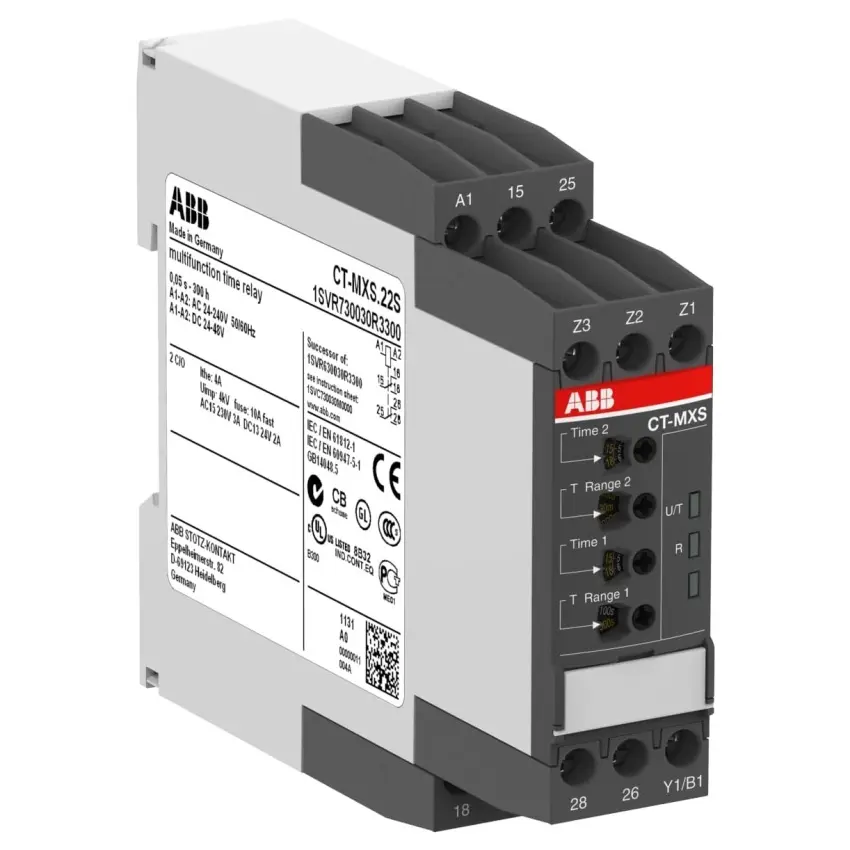

ABB RELÉ ČAS. CT-MXS.22S, 1SVR730030R3300

Multifunkční elektronické časové relé CT-MXS.22S s pěti časovými funkcemi a širokým rozsah... Zobrazit více

Výrobce: ABB

Kód produktu: 82396946 Zkopírováno

Kód dodavatele: 1SVR730030R3300 Zkopírováno

EAN: 4016779851428 Zkopírováno

Možnost dálkového ovládání: Ano

Vhodné pro čelní montáž: Ne

Výška: 85.6 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Multifunkční elektronické časové relé CT-MXS.22S s pěti časovými funkcemi a širokým rozsahem nastavení od 0,05 s do 300 h. Napájení 24-48 V DC / 24-240 V AC, výstup 2 c/o (SPDT) s kontakty 250 V / 4 A.

Časové relé CT-MXS.22S z řady CT-S nabízí pět časových funkcí s možností nastavení v 2x10 časových rozsazích od 0,05 sekundy až do 300 hodin. Zařízení pracuje s napájecím napětím 24 - 48 V DC nebo 24 - 240 V AC a disponuje výstupem 2 c/o (SPDT) s kontakty dimenzovanými na 250 V / 4 A. Relé umožňuje připojení dvou vzdálených potenciometrů pro jemné doladění časových prodlev a je vybaveno šroubovou technologií připojení s dvoukomorovými klešťovými svorkami. K dispozici je také průhledný kryt s možností plombování pro ochranu proti neoprávněným změnám nastavení.

Klíčové vlastnosti

  • Pět časových funkcí s 2x10 časovými rozsahy (0,05 s až 300 h)
  • Napájení 24-48 V DC / 24-240 V AC
  • Výstup 2 c/o (SPDT), kontakty 250 V / 4 A
  • Vstup s napěťově vázaným spouštěním (non-floating)
  • Možnost připojení dvou vzdálených potenciometrů pro nastavení časů
  • Šroubová připojovací technologie s dvoukomorovými klešťovými svorkami
Název parametru Hodnota
Možnost dálkového ovládání Ano
Vhodné pro čelní montáž Ne
Výška 85.6 mm
Se zásuvnou paticí Ne
Počet výstupů, bez zpoždění, přepínač 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Počet výstupů, bez zpoždění, pracovní kontakt 0
Druh napětí pro ovládání AC/DC
Funkce hvězda/trojúhelník Ne
Funkce tvarování impulzu Ano
Počet výstupů, se zpožděním, přepínač 2
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Hloubka 103.7 mm
Funkce zpožděné reakce Ano
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Jmenovitý proud 4 A
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
S polovodičovým výstupem Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce zpoždění odtahu Ano
Vhodné pro montáž DIN lišty Ano
Šířka 22.5 mm
Funkce zapnutí vzestupnou hranou Ano
Funkce blikání začínající pauzou, variabilní Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Funkce vypínání sestupnou hranou Ano
Počet výstupů, se zpožděním, pracovní kontakt 0
Funkce blikání začínající impulzem, variabilní Ne
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Všechny parametry
Název parametru Hodnota
Možnost dálkového ovládání Ano
Vhodné pro čelní montáž Ne
Výška 85.6 mm
Se zásuvnou paticí Ne
Počet výstupů, bez zpoždění, přepínač 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Počet výstupů, bez zpoždění, pracovní kontakt 0
Druh napětí pro ovládání AC/DC
Funkce hvězda/trojúhelník Ne
Funkce tvarování impulzu Ano
Počet výstupů, se zpožděním, přepínač 2
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Hloubka 103.7 mm
Funkce zpožděné reakce Ano
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Jmenovitý proud 4 A
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
S polovodičovým výstupem Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce zpoždění odtahu Ano
Vhodné pro montáž DIN lišty Ano
Šířka 22.5 mm
Funkce zapnutí vzestupnou hranou Ano
Funkce blikání začínající pauzou, variabilní Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Funkce vypínání sestupnou hranou Ano
Počet výstupů, se zpožděním, pracovní kontakt 0
Funkce blikání začínající impulzem, variabilní Ne
Počet výstupů, se zpožděním, rozpojovací kontakt 0
