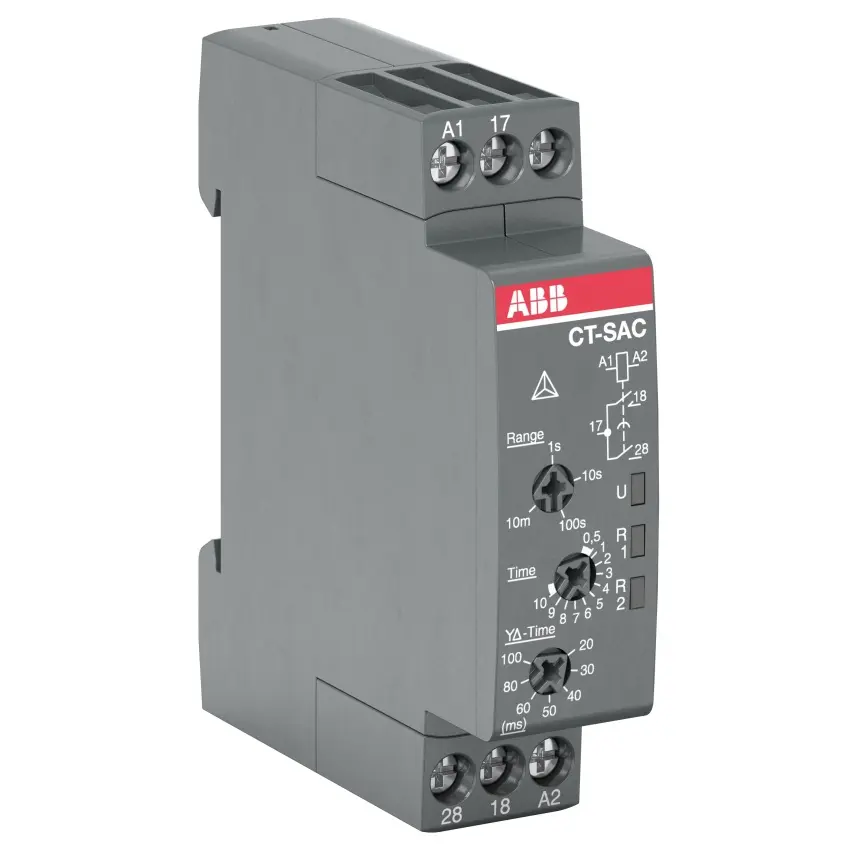

ABB RELÉ ČAS. CT-SAC.22 0,05S-10MIN 2N/O 24-48VDC/24-240VAC

Elektronické časové relé CT-SAC.22 s funkcí hvězda-trojúhelník a čtyřmi časovými rozsahy o... Zobrazit více

Výrobce: ABB

Kód produktu: 82399316 Zkopírováno

Kód dodavatele: 1SVR508210R0100 Zkopírováno

EAN: 4013614534249 Zkopírováno

Možnost dálkového ovládání: Ne

Vhodné pro čelní montáž: Ne

Výška: 80 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Elektronické časové relé CT-SAC.22 s funkcí hvězda-trojúhelník a čtyřmi časovými rozsahy od 0,05 s do 10 min. Relé má přechodový čas nastavitelný od 20 ms do 100 ms a napájení 24-48 V DC / 24-240 V AC.

CT-SAC.22 je jednofunkční elektronické časové relé z řady CT-C od ABB, které poskytuje funkci hvězda-trojúhelník s možností nastavení čtyř časových rozsahů od 0,05 sekundy do 10 minut. Přechodový čas lze upravit v rozmezí 20 až 100 milisekund. Relé pracuje s napájecím napětím 24-48 V DC nebo 24-240 V AC a disponuje dvěma spínacími kontakty s hodnotou 250 V / 4 A.

Klíčové vlastnosti

  • Funkce hvězda-trojúhelník
  • Čtyři časové rozsahy: 0,05 s až 10 min
  • Nastavitelný přechodový čas 20 ms až 100 ms
  • Napájení 24-48 V DC / 24-240 V AC
  • Dva spínací kontakty 250 V / 4 A
Název parametru Hodnota
Možnost dálkového ovládání Ne
Vhodné pro čelní montáž Ne
Výška 80 mm
Se zásuvnou paticí Ne
Počet výstupů, bez zpoždění, přepínač 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Počet výstupů, bez zpoždění, pracovní kontakt 2
Druh napětí pro ovládání AC/DC
Funkce hvězda/trojúhelník Ano
Funkce tvarování impulzu Ne
Počet výstupů, se zpožděním, přepínač 0
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Hloubka 63 mm
Funkce zpožděné reakce Ne
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Jmenovitý proud 5 A
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Časový rozsah 0.1 - 600 s
S polovodičovým výstupem Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce zpoždění odtahu Ne
Vhodné pro montáž DIN lišty Ano
Šířka 17.5 mm
Funkce zapnutí vzestupnou hranou Ne
Funkce blikání začínající pauzou, variabilní Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Funkce vypínání sestupnou hranou Ne
Počet výstupů, se zpožděním, pracovní kontakt 2
Funkce blikání začínající impulzem, variabilní Ne
Počet výstupů, se zpožděním, rozpojovací kontakt 0
