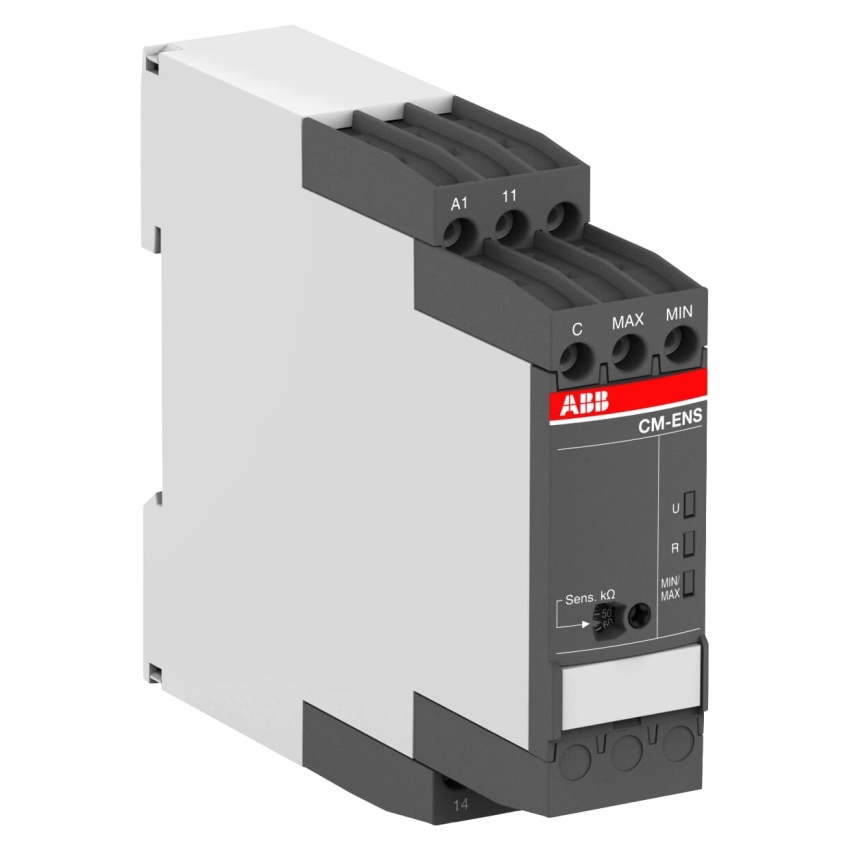

ABB RELÉ CM-ENS.11S 1SVR730850R0100

CM-ENS.11S je relé pro monitorování hladiny vodivých kapalin s napájením 24 - 240 V AC/DC ... Zobrazit více

Výrobce: ABB

Kód produktu: 81892891 Zkopírováno

Kód dodavatele: 1SVR730850R0100 Zkopírováno

EAN: 4013614502934 Zkopírováno

S odnímatelnými svorkami: Ne

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 240 V

Výška: 85.6 mm

Počet spínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
CM-ENS.11S je relé pro monitorování hladiny vodivých kapalin s napájením 24 - 240 V AC/DC a jedním přepínacím kontaktem 250 V / 4 A.

Relé CM-ENS.11S z řady CM slouží k monitorování hladiny vodivých kapalin a ochraně čerpadel proti chodu na sucho nebo nádrží proti přetečení. Pracuje na principu otevřeného obvodu a umožňuje nastavení citlivosti pomocí potenciometrů na čelním panelu. K dispozici jsou různé elektrody a průhledný kryt s možností zapečetění pro ochranu proti neoprávněným zásahům. Připojení je realizováno šroubovací technologií s dvoukomorovými klešťovými svorkami.

Klíčové vlastnosti

  • Napájení 24 - 240 V AC/DC
  • 1 c/o (SPDT) výstupní kontakt 250 V / 4 A
  • Monitorování hladiny vodivých kapalin
  • Nastavitelná citlivost pomocí potenciometrů
  • Šroubovací dvoukomorové klešťové svorky
  • Volitelné elektrody a zapečetitelný průhledný kryt
Název parametru Hodnota
S odnímatelnými svorkami Ne
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Výška 85.6 mm
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0 s
Počet přepínacích kontaktů 1
Hloubka 103.7 mm
Fyzikální princip měření Vodivé
Šířka 22.5 mm
Max. přípustná doba zpoždění odtahu 0 s
Počet elektrodových vstupů 3
Možnost kaskádového zapojení Ano
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Max. přípustná doba zpoždění přítahu 0 s
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Druh napětí pro ovládání AC/DC
Nastavitelná citlivost odezvy Ano
Typ el. připojení Šroubové připojení
Min. nastavitelná doba zpoždění přítahu 0 s
Všechny parametry
Název parametru Hodnota
S odnímatelnými svorkami Ne
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Výška 85.6 mm
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0 s
Počet přepínacích kontaktů 1
Hloubka 103.7 mm
Fyzikální princip měření Vodivé
Šířka 22.5 mm
Max. přípustná doba zpoždění odtahu 0 s
Počet elektrodových vstupů 3
Možnost kaskádového zapojení Ano
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Max. přípustná doba zpoždění přítahu 0 s
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Druh napětí pro ovládání AC/DC
Nastavitelná citlivost odezvy Ano
Typ el. připojení Šroubové připojení
Min. nastavitelná doba zpoždění přítahu 0 s
